Pioneer AVD-W7900 [78/117] Collegamento e installazione
![Pioneer AVD-W7900 [78/117] Collegamento e installazione](/views2/1008215/page78/bg4e.png)

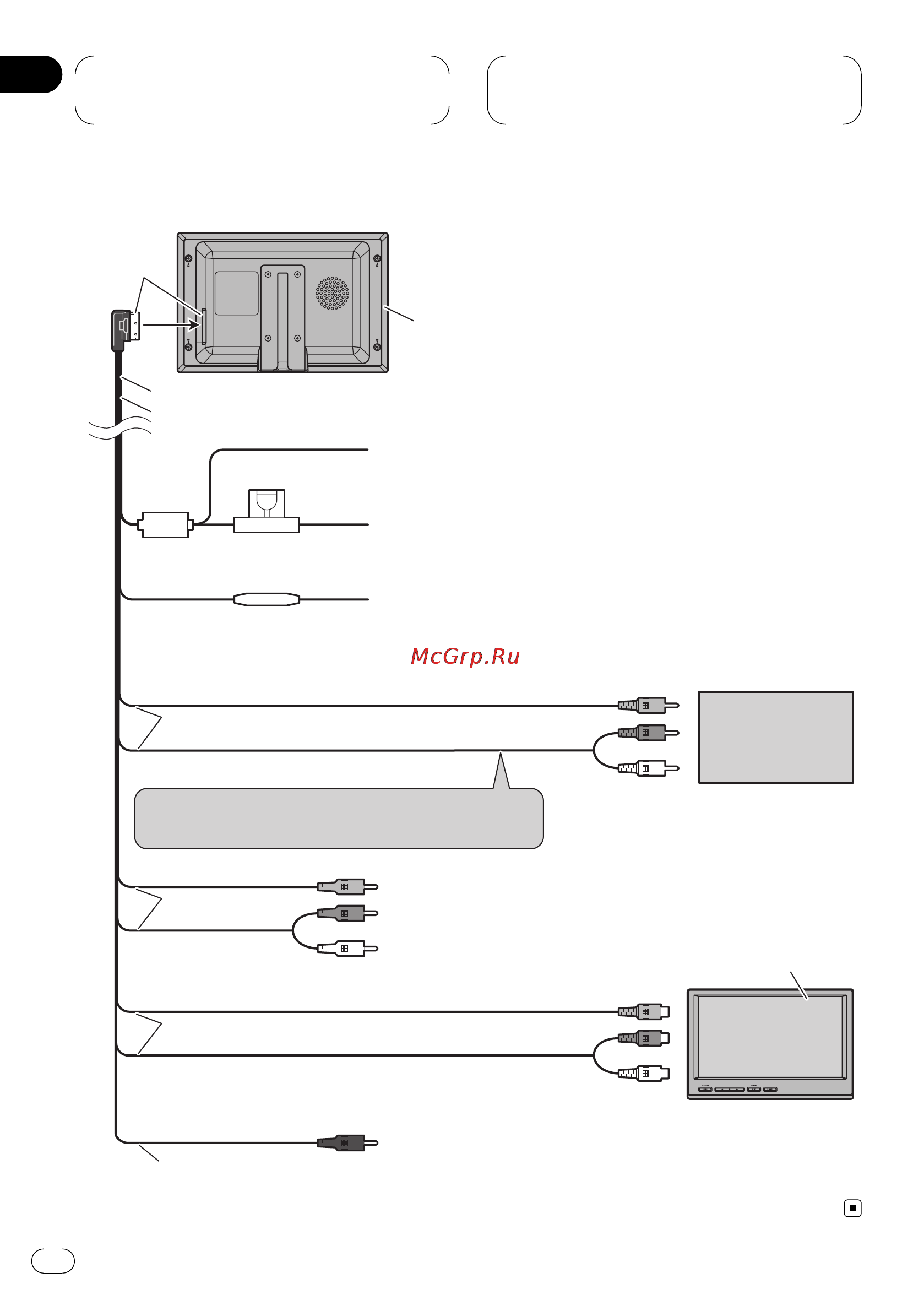

Schema di collegamento
Nero (messa a terra del telaio)
Collegare ad una parte metallica pulita e non verniciata.
Resistenza fusibile
Rosso
Collegare al terminale controllato dall’interruttore di
accensione (12 V di c.c.)
Fusibile (4 A)
Giallo
Collegare al terminale di alimentazione costante 12 V.
Cavo di alimentazione
Nero
Unità display
4 m
Componente
video esterno
(venduto a parte)
Ingresso video 1 (VIDEO 1 INPUT)
Ingresso audio 1 (AUDIO 1 INPUT)
Collegare all’uscita video
Collegare alle uscite audio
Ingresso video 2 (VIDEO 2 INPUT)
Ingresso audio 2 (AUDIO 2 INPUT)
Uscita video (VIDEO OUTPUT)
Uscita audio (AUDIO OUTPUT)
Collegare all’ingresso video 1
Collegare all’ingresso audio 1
Uscita segnale telecomando (REMOTE CONTROLLER
SIGNAL OUTPUT): Non utilizzato.
3 m
3 m
3 m
3 m
AVD-W7900
(venduto a parte)
Collegare al terminale che non è connesso alla
regolazione del volume.
Collegamento e
installazione
It
78
Sezione
04
