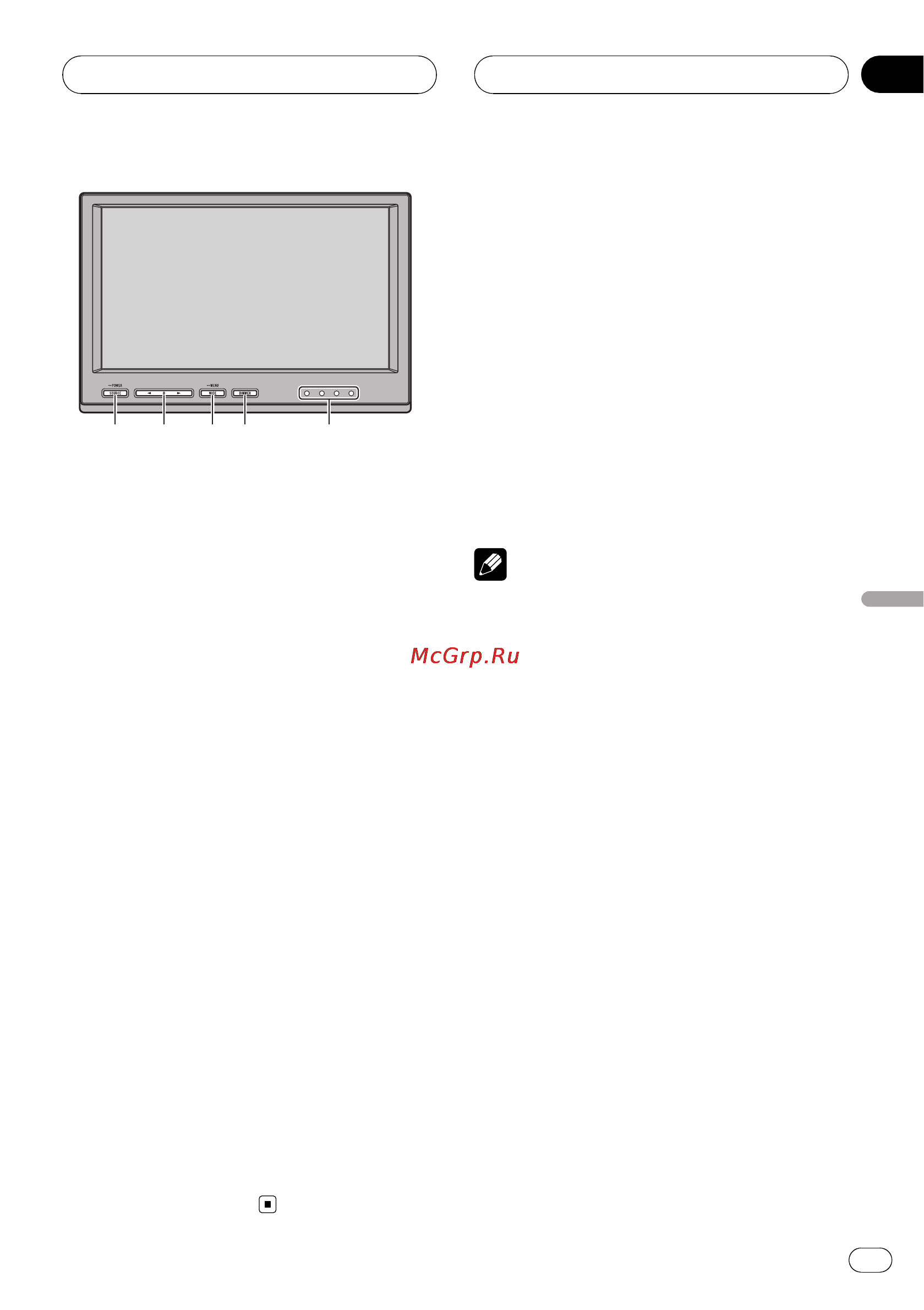

Description de l’appareil
Unité d’affichage
1 Touche SOURCE/POWER
Cet appareil est mis en service en sélection-
nant une source. Appuyez sur cette touche
pour parcourir les différentes sources dispo-
nibles.
Maintenez la pression sur cette touche pour
mettre l’appareil hors service.
2 Touches c/d
Appuyez sur cette touche pour changer les
réglages quand le menu de configuration
est affiché.
3 Touche WIDE/MENU
Appuyez sur cette touche pour choisir le
mode d’agrandissement d’une image 4:3 en
image 16:9.
Maintenez la pression pour afficher le menu
de configuration.
4 Touche DIMMER
Appuyez sur cette touche pour changer les
niveaux de l’atténuateur de luminosité.
5 Émetteur infrarouge
Vous pouvez écouter du son stéréo avec des
écouteurs sans fil vendus séparément (par
exemple, SE-IRM290).
Opérations de base
Mise en service, mise hors service
Mise en service de l’appareil
% Appuyez sur SOURCE/POWER pour
mettre en service l’appareil.
Le fait de choisir une source met l’appareil en
service.
Mise hors tension de l’appareil
% Maintenez la pression sur
SOURCE/POWER jusqu’à ce que l’appareil
soit mis hors tension.
Remarque
Retirez les écouteurs lors de la mise en service
ou hors service de l’appareil. Si vous ne les retirez
pas, vous risquez d’entendre un bruit si le volume
est élevé.
Choix d’une source
Vous pouvez sélectionner la source que vous
voulez écouter.
! Cet appareil est équipé de deux entrées
vidéo, VIDEO 1 INPUT et VIDEO 2 INPUT.
% Appuyez sur SOURCE/POWER pour
choisir une source.
Appuyez de manière répétée sur
SOURCE/POWER pour choisir l’une après
l’autre les sources suivantes :
VCR1 (VCR1)—VCR2 (VCR2)
Changer le mode écran large
Vous pouvez choisir le mode que vous désirez
pour agrandir une image 4:3 en image 16:9.
1
3
4
2
5
Utilisation de l’appareil
Fr
57
Section
Français
03
