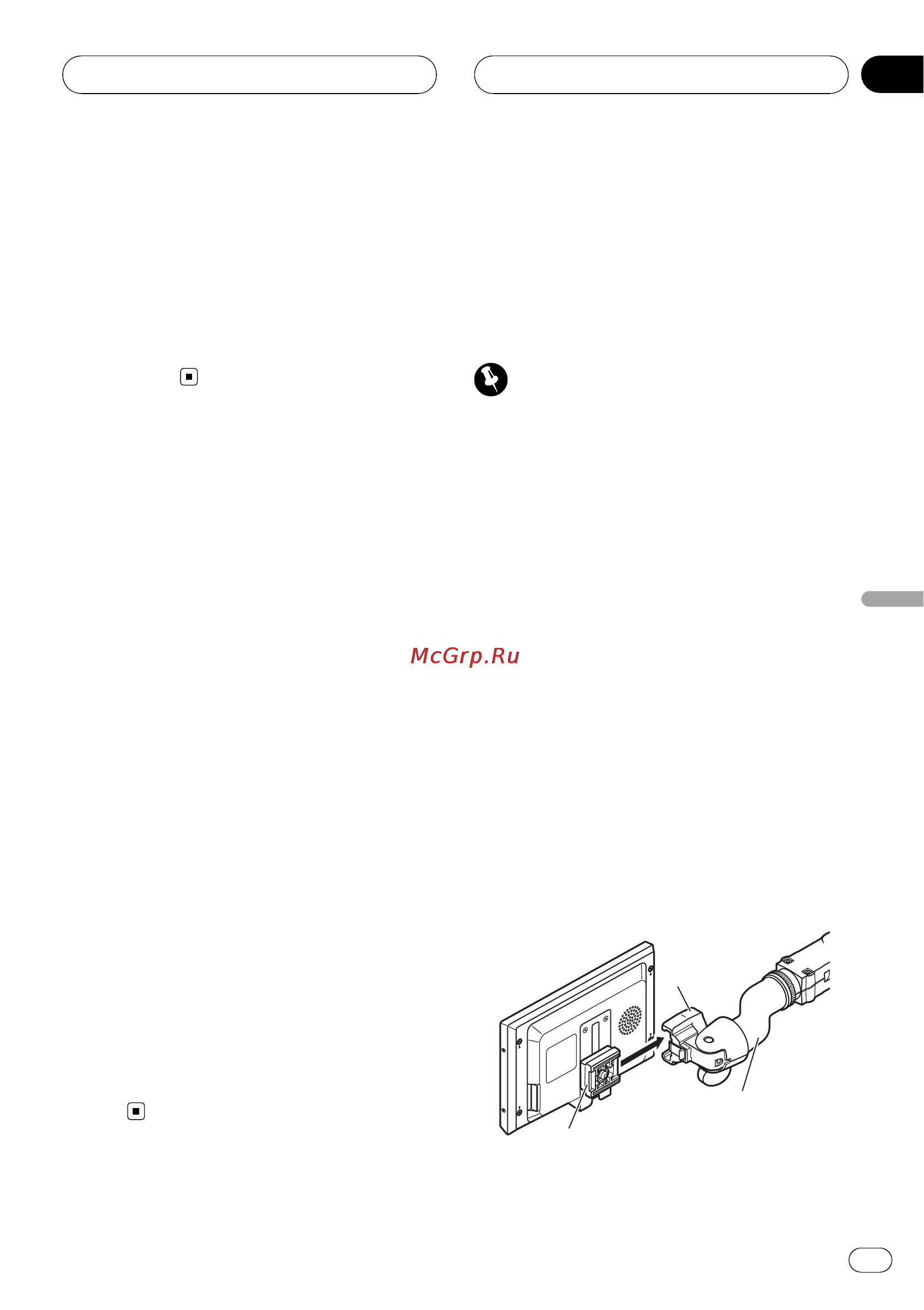

![Pioneer AVD-W7900 [55/117] Avant de commencer](/views2/1008215/page55/bg37.png)
! Quand vous utilisez un téléphone cellu-
laire, maintenez l’antenne du téléphone
cellulaire éloignée de l’écran pour éviter la
perturbation de la vidéo par l’apparition de
taches, de bandes colorées, etc.
! Ne touchez jamais l’écran avec autre chose
que votre doigt quand vous utilisez la fonc-
tion clavier tactile. L’écran se raye
facilement.
Pour voir l’écran LCD
confortablement
En raison de sa construction, l’écran LCD
offre un angle de vue limité. Vous pouvez le ré-
gler en changeant la taille de l’écran ou le ré-
glage de l’image.
Changer la taille de l’écran large
En changeant la taille de l’écran de 4:3 à 16:9,
vous pouvez régler l’écran de façon qu’il s’a-
juste à l’image vidéo que vous regardez.
Pour des détails sur cette opération, reportez-
vous à la page 57, Changer le mode écran
large.
Modification des réglages de
l’image
Vous pouvez obtenir le meilleur réglage de l’af-
fichage de l’image en modifiant BRIGHTNESS,
CONTRAST, COLOR et HUE. Vous pouvez
aussi diminuer ou augmenter la luminosité
globale de l’image avec DIMMER.
Pour des détails sur cette opération, reportez-
vous à la page 58, Modification des réglages de
l’image.
Installer et retirer l’écran
Le bras de montage décrit ci-dessous est
vendu séparément. Pour avoir plus d’informa-
tions sur l’installation, reportez-vous au mode
d’emploi du kit de montage ou consultez votre
revendeur le plus proche.
Important
! Pour éviter un risque de panne, assurez-vous
de couper le contact d’allumage ou l’alimen-
tation du système avant d’installer ou de reti-
rer l’écran. Faites aussi attention de ne pas
saisir l’écran ou les touches trop fermement,
et de le pas faire tomber l’écran.
! Ne laissez pas de l’eau entrer en contact avec
les broches de l’écran ou du câble, et ne lais-
sez pas les broches être mises en court circuit
par un objet métallique ou similaire. Ceci peut
provoquer une panne du système.
! Faites attention de ne pas toucher les broches
de l’écran ou du câble. Ceci peut provoquer
des échecs de connexion. Si des broches sont
sales, essuyez-les avec un chiffon propre et
sec.
Installation de l’écran
1 Alignez le support dans les rainures de
la base.
Support
Bras de montage
(vendu séparément)
Base
Avant de commencer
Fr
55
Section
Français
02
