Pioneer AVD-W7900 [12/117] Connection and installation
![Pioneer AVD-W7900 [12/117] Connection and installation](/views2/1008215/page12/bgc.png)

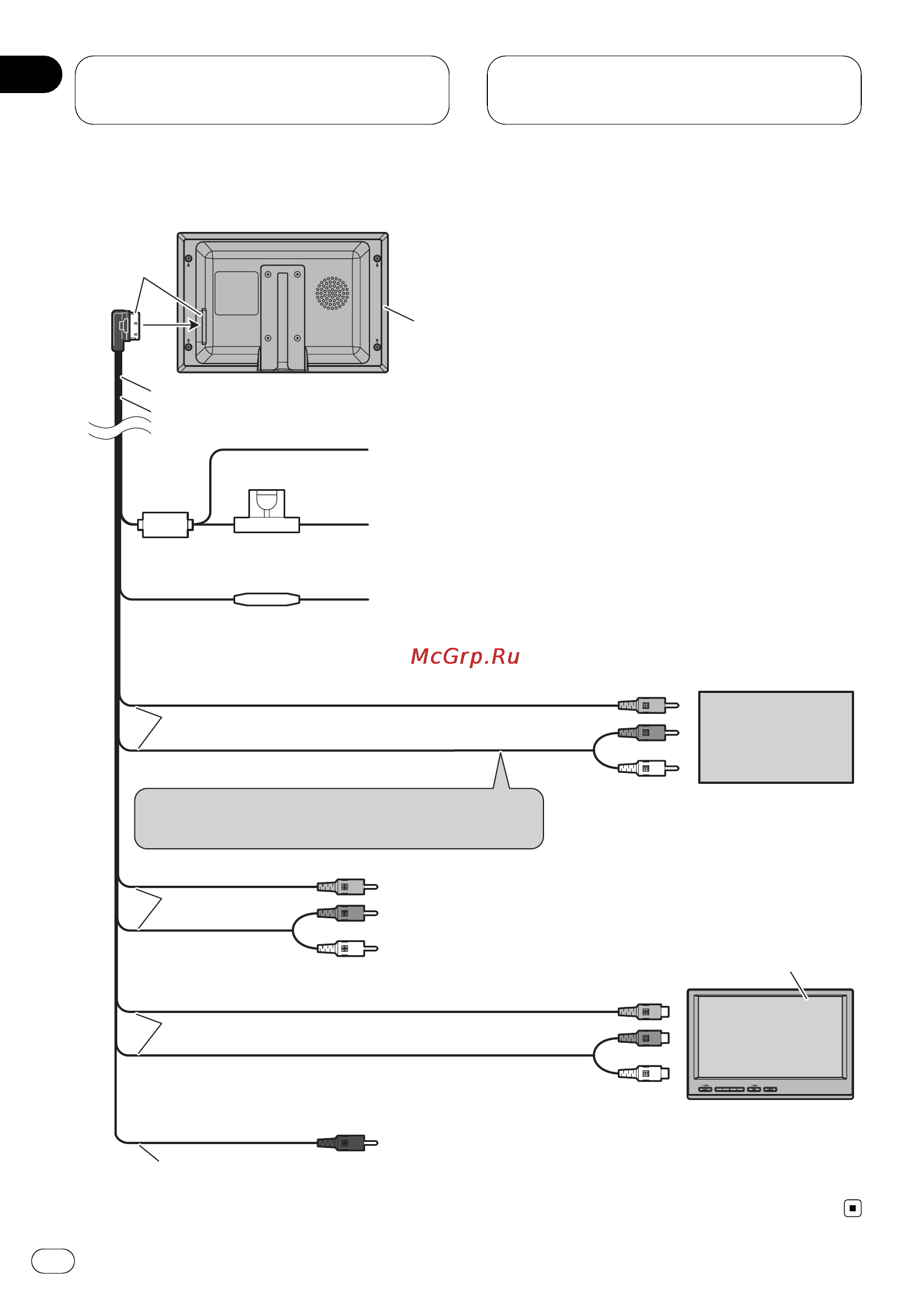

Connection Diagram
Black (chassis ground)
Connect to a clean, paint-free metal location.
Fuse resistor
Red
Connect to terminal controlled by ignition switch (12 V DC).
Fuse (4 A)
Yellow
Connect to the constant 12 V supply terminal.
Power cable
Black
Display unit
4 m
External video
component
(sold separately)
Video 1 input (VIDEO 1 INPUT)
Audio 1 input (AUDIO 1 INPUT)
Connect to video output
Connect to audio outputs
Video 2 input (VIDEO 2 INPUT)
Audio 2 input (AUDIO 2 INPUT)
Video output (VIDEO OUTPUT)
Audio output (AUDIO OUTPUT)
Connect to video 1 input
Connect to audio 1 input
Remote control signal output (REMOTE CONTROLLER
SIGNAL OUTPUT): Not used.
3 m
3 m
3 m
3 m
AVD-W7900
(sold separately)
Connect to the terminal which is not interlocked to
the volume adjustment.
Connection and
installation
En
12
Section
04
