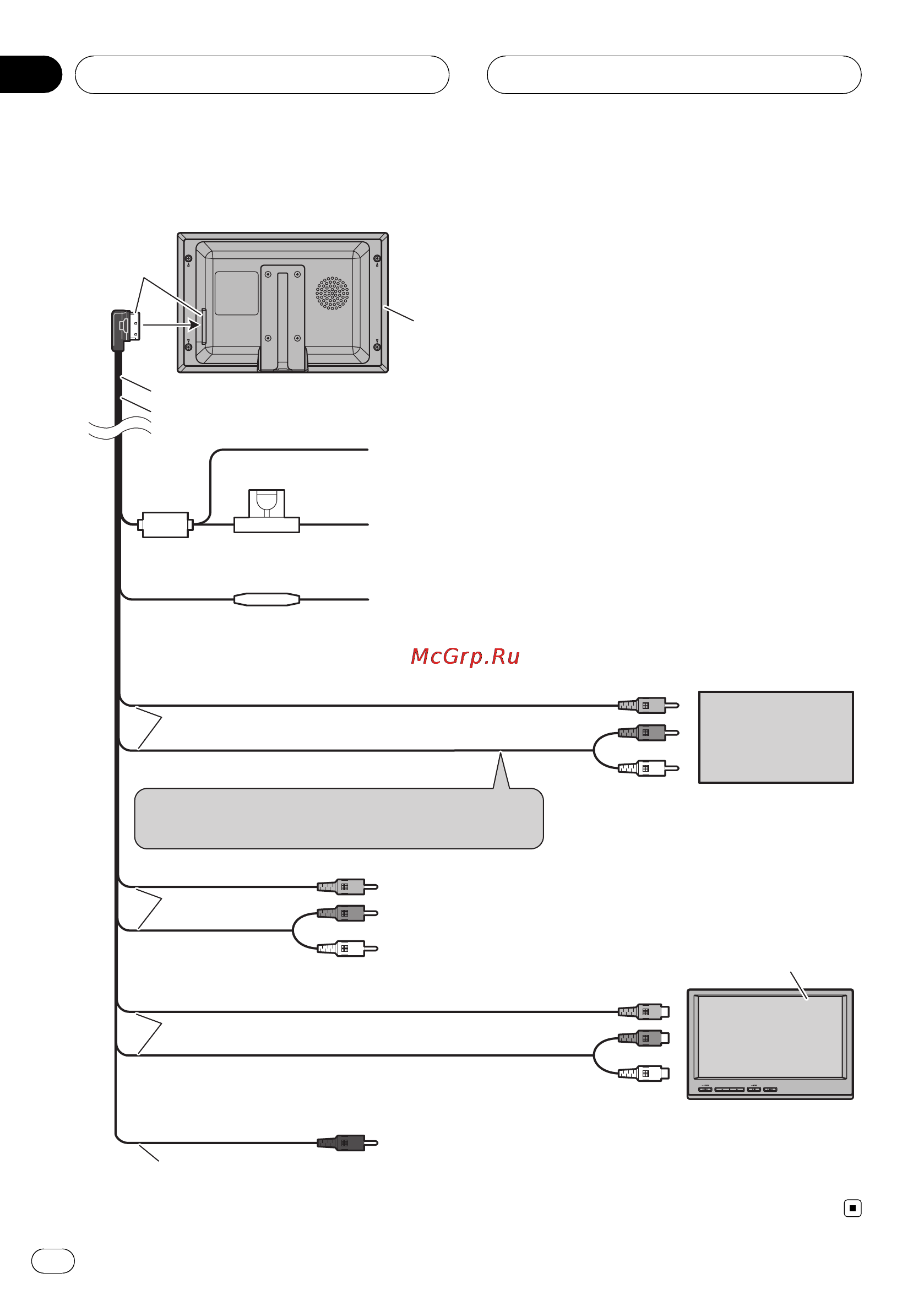

Aansluitingsschema
Zwart (chassisaarding)
Aansluiten op een schone, niet-geverfde metalen locatie.
Zekeringweerstand
Rood
Aansluiten op een aansluiting die door de contactschakelaar
wordt aangestuurd (12 V gelijkstroom).
Zekering (4 A)
Geel
Aansluiten op de constante 12 V voedingsaansluiting.
Voedingskabel
Zwart
Display
4 m
Extern video-
apparaat (apart
verkrijgbaar)
Video-ingang 1 (VIDEO 1 INPUT)
Audio-ingang 1 (AUDIO 1 INPUT)
Aansluiten op video-uitgang
Aansluiten op audio-uitgang
Video-ingang 2 (VIDEO 2 INPUT)
Audio-ingang 2 (AUDIO 2 INPUT)
Video-uitgang (VIDEO OUTPUT)
Audio-uitgang (AUDIO OUTPUT)
Aansluiten op video-ingang 1
Aansluiten op audio-ingang 1
Signaaluitgang afstandsbediening (REMOTE CONTROLLER
SIGNAL OUTPUT): Wordt niet gebruikt.
3 m
3 m
3 m
3 m
AVD-W7900
(apart verkrijgbaar)
Verbinden met aansluiting die niet is gekoppeld
aan de volume-instelling.
Aansluiten en installeren
Nl
94
Hoofdstuk
04
