Per una visione confortevole
del display LCD
Per la sua concezione specifica, l’angolo di vi-
sualizzazione dello schermo LCD è limitata. È
possibile regolarla modificando le dimensioni
dello schermo o regolando l’ immagine.
Modifica delle dimensioni schermo
Modificando le dimensioni dello schermo da
4:3 a 16:9, è possibile regolare lo schermo in
modo da adattarlo all’immagine che viene ri-
prodotta.
Per dettagli su questa operazione, vedere Mo-
difica della modalità schermo esteso a pagina
73.
Modifica della regolazione
dell’immagine
È possibile effettuare la regolazione ottimale
del display delle immagini modificando
BRIGHTNESS, CONTRAST, COLOR e HUE.È
possibile anche aumentare o diminuire la lu-
minosità dell’immagine utilizzando DIMMER.
Per dettagli su questa operazione, vedere Mo-
difica della regolazione dell’immagine a pagina
74.
Installazione e rimozione
dell’unità display
Il braccio di montaggio descritto di seguito
viene venduto a parte. Per ulteriori informazio-
ni sull’installazione, vedere il manuale utente
del kit di monta ggio o consultare il rivenditore.
Importante
! Per evitare guasti, portare l’interruttore della
chiave di avviamento in posizione OFF o scol-
legare l’alimentazione dal sistema prima di in-
stallare o rimuovere l’unità display. Inoltre si
raccomanda di non afferrare lo schermo o i
tasti con troppa forza e di non lasciare cadere
l’unità display.
! Evitare che il cavo o i terminali dell’unità di-
splay vengano a contatto con acqua e fare at-
tenzione a non mettere in cortocircuito i
terminali facendoli entrare in contatto con og-
getti metallici o simili. Questo può provocare
il collasso del sistema.
! Non toccare i terminali sull’unità display o sul
cavo, altrimenti potrebbero verificarsi errori di
connessione. Se i terminali sono sporchi, stro-
finarli con un panno pulito e asciutto.

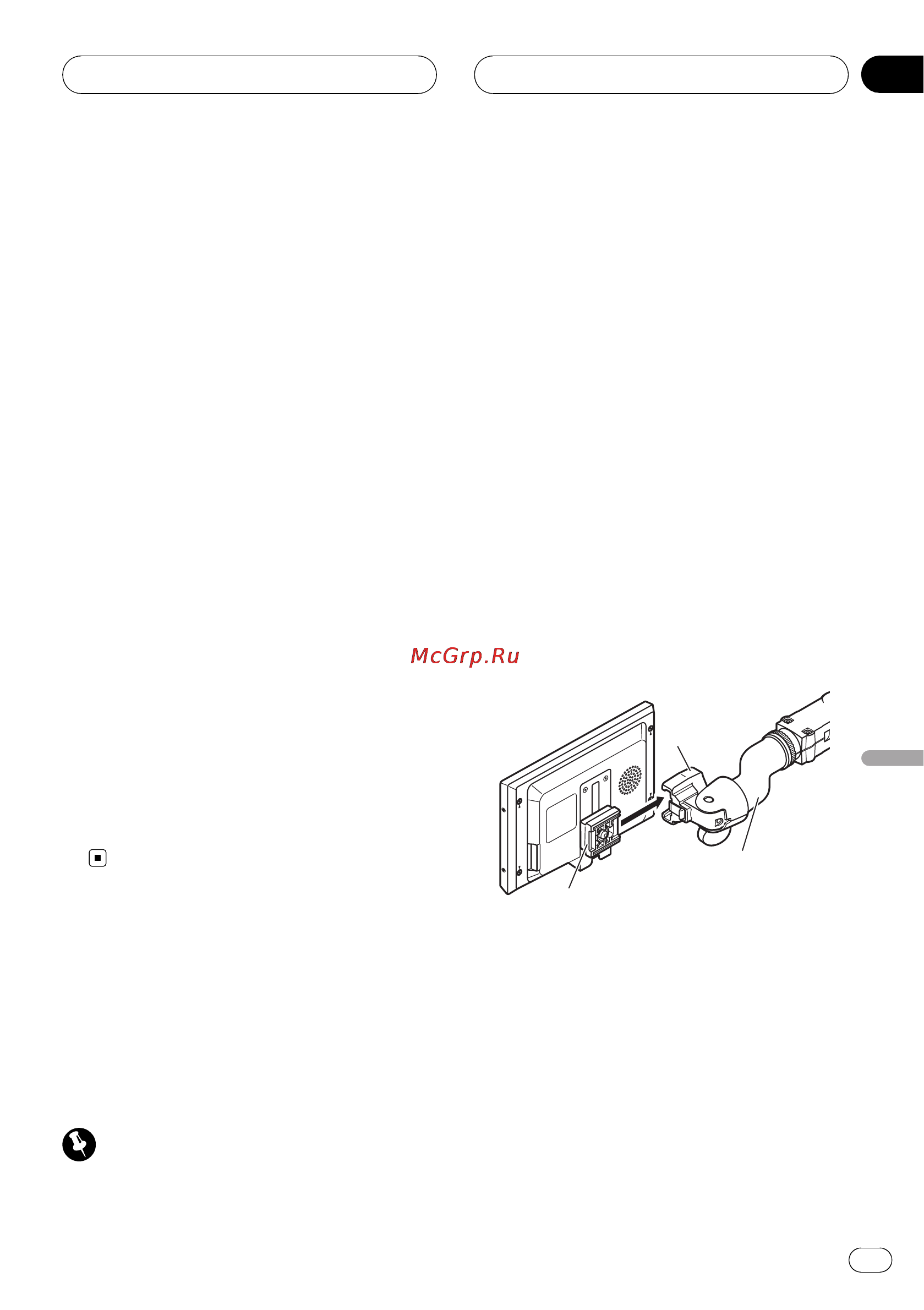

Installazione dell’unità display
1 Allineare la staffa nella scanalatura
della base.
Staffa
Braccio di montaggio
(venduto a parte)
Base
Prima di iniziare
It
71
Sezione
Italiano
