2 Faites glisser l’écran jusqu’àcequ’il se
verrouille en place.
3 Connectez le câble à l’écran.

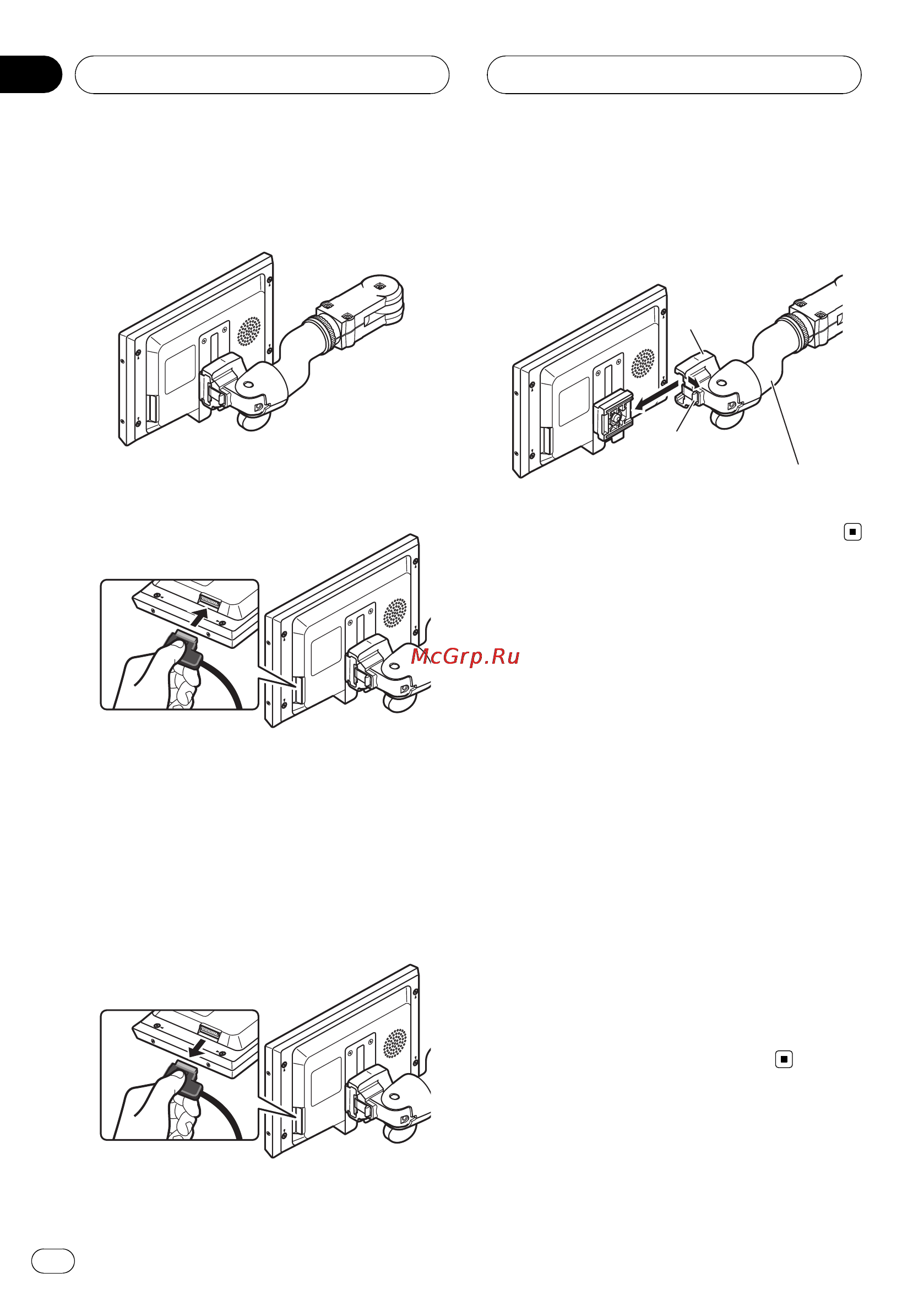

Enlèvement de l’écran
Pour empêcher le vol de l’écran, enlevez-le
quand vous quittez le véhicule.
1 Maintenez la section de libération vers
le bas et débranchez le connecteur.
2 Déverrouillez le levier de libération du
verrouillage, puis faites glisser l’écran et
détachez-le de la base.
Bras de montage
(vendu séparément)
Base
Levier de libération
du verrouillage
Réinitialisation du
microprocesseur
Vous pouvez réinitialiser le microprocesseur
sur ses réglages initiaux.
Le microprocesseur doit être réinitialisé dans
les conditions suivantes :
! Avant la première utilisation de cet appareil
après son installation
! En cas d’anomalie de fonctionnement de
l’appareil
! Quand des messages étranges ou incor-
rects s’affichent sur l’écran
1 Maintenez la pression sur
SOURCE/POWER jusqu’à ce que l’appareil
soit mis hors tension.
2 Maintenez simultanément
SOURCE/POWER et d vers le bas.
Avant de commencer
Fr
56
Section
02
