Передняя панель
Руководство пользователя
15
6
Фейдер
Регулирует уровень выходного сигнала канала.
Если назначен MONITOR, этот фейдер регулирует
уровень выходного сигнала монитора.
Разъем USB
Подключив флэш-память
USB к разъему USB,
можно записывать
и воспроизводить
аудиофайлы, а также
сохранять и загружать внутренние данные.
Файл справки, отображаемый на экране модуля, также
загружается с подключенной флэш-памяти USB.
Кроме того, можно сохранить данные ключа
аутентификации пользователя на флэш-память USB.
Ключ определяет уровень пользователя и ограничивает
функции, к которым у каждого пользователя есть доступ.
ПРИМЕЧАНИЕ
Работа гарантируется только при подключении
флэш-памяти USB.
■ Емкость и формат флэш-памяти USB
Поддерживается работа с флэш-памятью USB
емкостью до 32 ГБ.
(Однако не гарантируется работа всех моделей
флэш-памяти USB.)
Поддерживаются форматы FAT16 и FAT32.
■ Предотвращение случайного стирания
Некоторые модели флэш-памяти USB имеют установку
защиты от записи, позволяющую предотвратить
случайное стирание данных. Если на флэш-памяти
содержатся важные данные, для предотвращения
случайного стирания рекомендуется использовать
защиту от записи.
С другой стороны, необходимо отключить защиту
от записи флэш-памяти USB перед сохранением
на ней данных.
УВЕДОМЛЕНИЕ
В области доступа к функциям появляется индикатор
ACCESS (доступ), когда осуществляется доступ
к данным (сохранение, загрузка или удаление).
Не отсоединяйте устройство USB и не отключайте
питание консоли QL, пока отображается этот
индикатор. Эти действия могут привести
к повреждению флэш-памяти либо к повреждению
данных в модуле QL или на мультимедийном
устройстве.

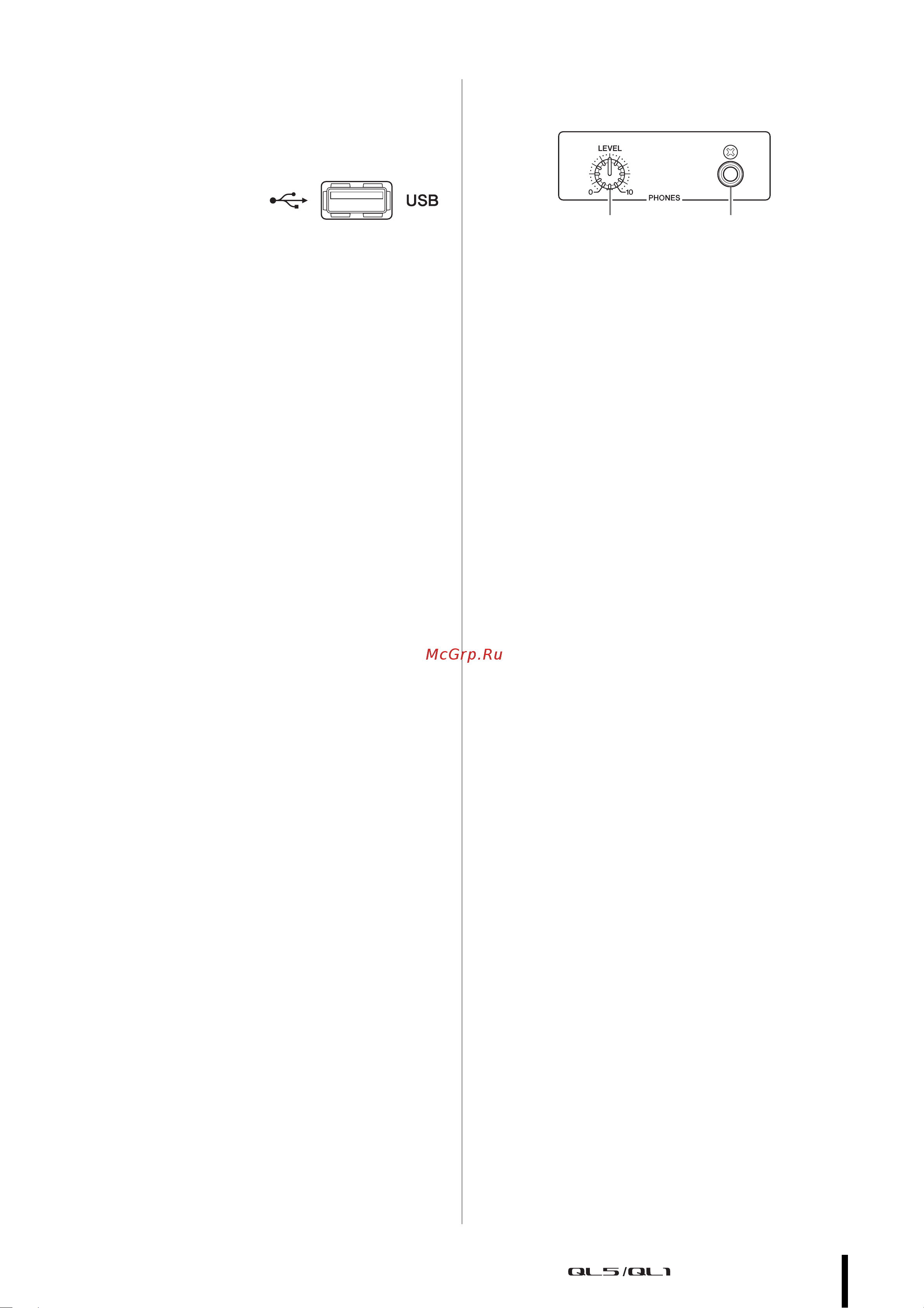

Передняя панель
1
Регулятор PHONES LEVEL
Регулирует уровень сигнала, выводимого из гнезда
PHONES OUT.
2
Гнездо PHONES Out (выход на наушники)
Позволяет выполнять мониторинг сигнала MONITOR OUT
или CUE.
