Прочие функции
Руководство пользователя
46
Инициализация модуля
свосстановлением заводских
настроек по умолчанию
В случае ошибки во встроенной памяти консоли QL или
если пользователь забыл пароль и не может работать
с этим модулем, можно выполнить следующую процедуру
для инициализации встроенной памяти. При выполнении
следующих действий будьте внимательны.
УВЕДОМЛЕНИЕ
При инициализации встроенной памяти сохраненные
в ней параметры будут уничтожены.
1.
Удерживая клавишу [SEL] для фейдера B в секции
Master на панели, включите питание консоли.

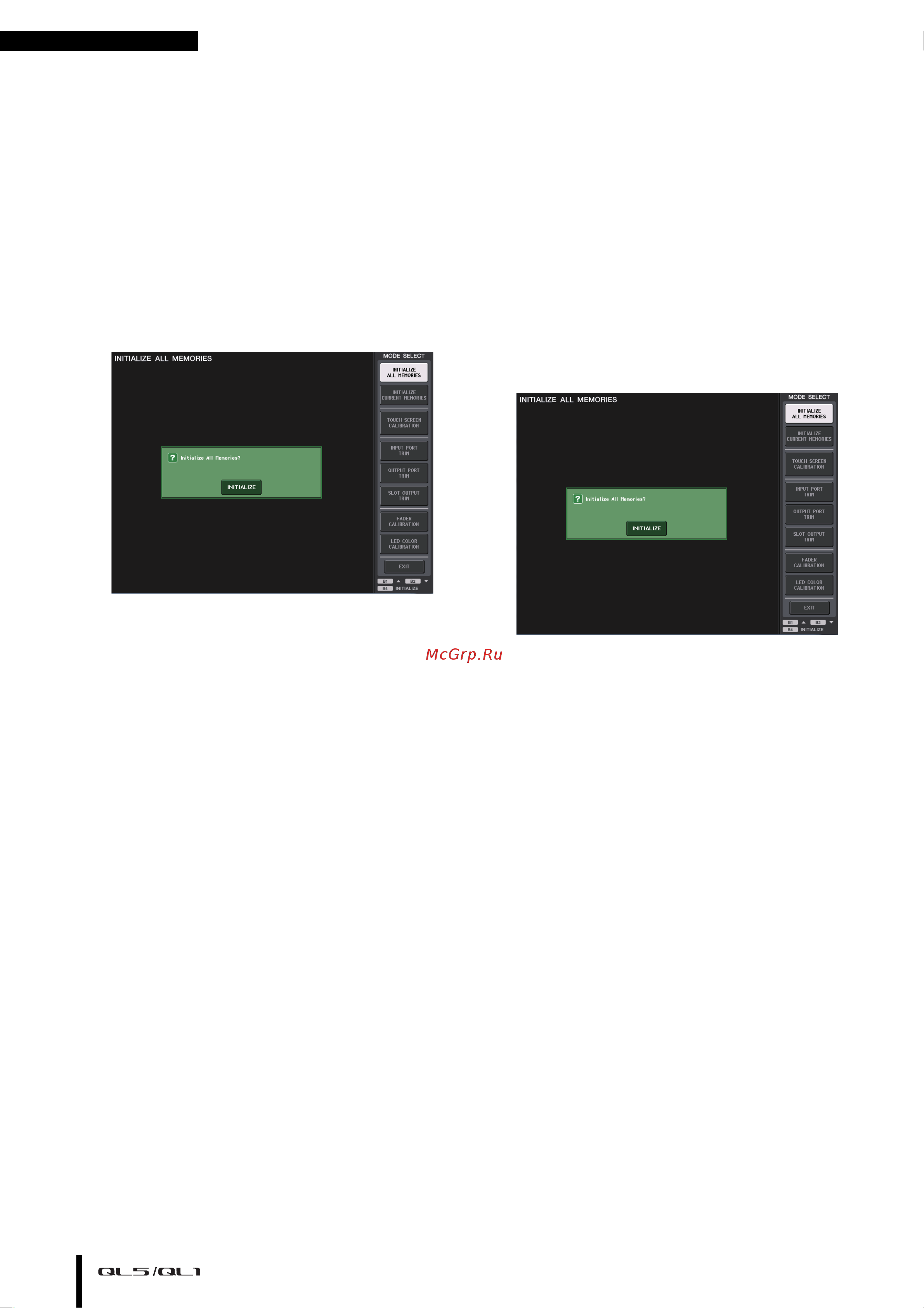

После открытия экрана появляется экран меню запуска.
2.
На экране меню запуска выберите метод
инициализации.
• INITIALIZE ALL MEMORIES
(инициализировать все ячейки памяти)
Вся память, включая память сцен ибиблиотек,
восстанавливается до исходных параметров, кроме
DANTE SETUP (настройка Dante).
• INITIALIZE CURRENT MEMORIES
(инициализировать текущие ячейки памяти)
Вся память, заисключением памяти сцен ибиблиотек,
восстанавливается до исходных параметров, кроме
DANTE SETUP (настройка Dante).
3.
Нажмите кнопку в INITIALIZE в диалоговом для
подтверждения инициализации.
4.
Нажмите кнопку OK в диалоговом окне
подтверждения.
Выполняется инициализация.
ПРИМЕЧАНИЕ
Не нажимайте никаких кнопок до завершения
инициализации.
5.
Сообщение указывает, что процесс инициализации
завершен. Нажмите кнопку EXIT (выход).
Выполняется запуск консоли вобычном режиме работы.
ПРИМЕЧАНИЕ
• Кроме того, можно продолжить работу,
выбрав другой пункт меню вместо нажатия
кнопки EXIT (выход).
• DANTE SETUP (Настройка Dante) не начнется.
Регулировка фейдеров
(функция калибровки)
В зависимости от условий, в которых эксплуатируется
консоль, могут возникать различия в движении
моторизованных фейдеров. Для корректировки этих
расхождений можно использовать функцию калибровки.
С помощью этой операции указанные фейдеры
в вертикальной секции каналов и секции Master будут
откалиброваны в полуавтоматическом режиме.
ПРИМЕЧАНИЕ
Подробнее о регулировке входного усиления или
точки индикации на сенсорном экране см.
в Справочном руководстве.
1.
Удерживая клавишу [SEL] для фейдера B в секции
Master на панели, включите питание консоли.
После открытия экрана появляется экран меню запуска.
Это окно также появляется при обнаружении неполадки
внастройках фейдеров во время запуска консоли QL.
2.
Нажмите кнопку FADER CALIBRATION
(калибровка фейдеров).
Появляется экран FADER CALIBRATION MODE
(режим калибровки фейдеров), накотором
можно откорректировать фейдеры.
3.
Нажмите клавишу [SEL] для указания фейдеров,
которые требуется откалибровать.
Фейдеры, для которых обнаружены неполадки
при запуске, уже выбраны.
4.
Нажмите клавишу START (пуск).
5.
Нажмите кнопку OK в диалоговом окне.
Фейдер, указанный нашаге 3, переместится
вположение –∞ (до конца вниз).
6.
Если положение фейдера неправильное, переместите
его вручную в положение –∞ (до конца вниз).
7.
По окончании корректировки положения фейдеров
нажмите кнопку [NEXT].
Процесс продолжается для следующего положения
фейдеров.
