Краткое руководство
Руководство пользователя

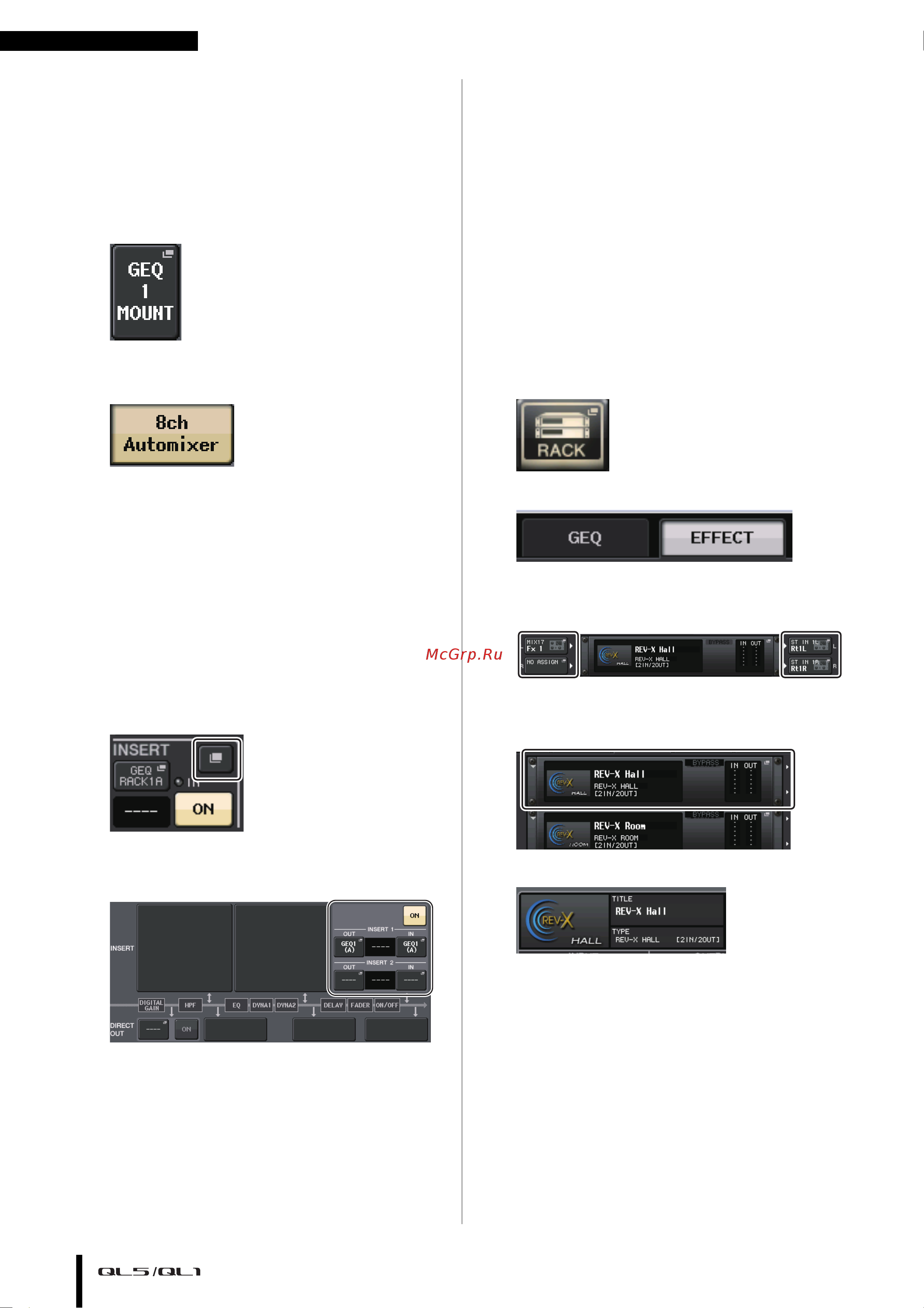

38
Использование функции
Automixer
1.
Нажмите кнопку RACK (стойка) на сенсорном экране.
2.
Нажмите вкладку GEQ.
3.
Нажмите кнопку монтирования стойки на экране
VIRTUAL RACK (виртуальная стойка).
4.
Нажмите кнопку 8ch Automixer на экране
RACK MOUNTER (монтаж в стойке).
5.
Нажмите кнопку INPUT PATCH (подключение на входе)
для GEQ1.
6.
Выберите источник входного сигнала в левом столбце
окна CH SELECT (выбор каналов), затем выберите канал
в правом столбце.
7.
Нажмите один из регуляторов в секции Selected
Channel для возв рата к экрану SELECTED CHANNEL
VIEW (представление выбранного канала).
8.
Для выбора канала нажмите соответствующую
кнопку [SEL] на верхней панели.
9.
Нажмите кнопку в поле INSERT (вставка) на экране
SELECTED CHANNEL VIEW.
10.
Нажмите кнопку INSERT с правого края после фейдера
на экране INSERT/DIRECT OUT 1ch (вставка/прямой
вывод (1 кан.)).
11.
Повторите шаги 5–10 для настройки 8 каналов.
12.
Нажмите кнопку RACK.
13.
Нажмите контейнер стойки, в которой смонтирована
функция Automixer.
14.
Убедитесь, что никто не говорит ни в один микрофон,
и настройте уровень предусилителя (или фейдера),
чтобы индикатор уровня оставался зеленым.
15.
Если необходимо, используйте регулятор веса, чтобы
изменить чувствительность входных каналов.
Применение эффектов
Применение EFFECT RACK (стойки
эффектов) с передачей/обратным
сигналом
1.
Нажмите кнопку RACK (стойка) на сенсорном экране.
2.
Нажмите вкладку EFFECT (эффект).
3.
При необходимости измените настройки
подключения для INPUT CH/OUTPUT CH
(входных/выходных каналов).
4.
Нажмите центральный контейнер стойки,
чтобы открыть экран EFFECT EDIT
(редактирование эффекта).
5.
Нажмите поле типа эффекта.
