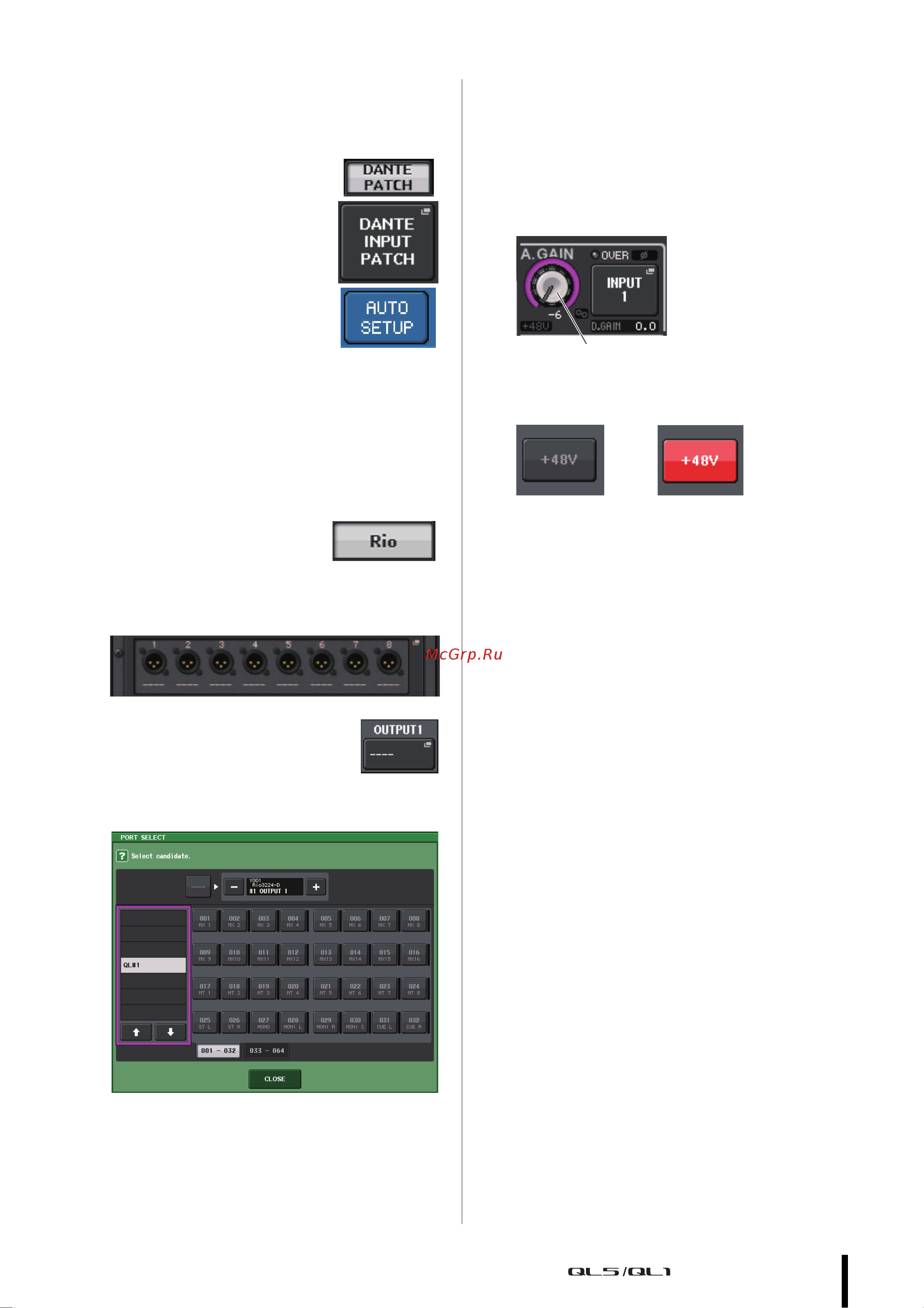

Настройка входных каналов
Руководство пользователя
35
Подключение входного порта
1.
Нажмите кнопку I/O DEVICE (устройство ввода-вывод а)
на сенсорном экране.
2.
В верхней части экрана I/O DEVICE
нажмите вкладку DANTE PATCH.
3.
На экране I/O DEVICE нажмите
кнопку DANTE INPUT PATCH
(подключение на входе DANTE).
4.
Нажмите кнопку AUTO SETUP
(автоматическая настройка).
5.
При появлении диалогового окна с запросом
на подтверждение нажмите кнопку OK.
6.
Нажмите значок «X», чтобы закрыть экран.
Подключение выхода микшера
к устройству ввода-вывода
1.
Нажмите кнопку I/O DEVICE
(устройство входа-выхода)
на сенсорном экране дисплея,
а затем – вкладку Rio.
2.
Нажмите область OUTPUT (выход) для устройства
ввода-вывода, которое будет являться местом вывода
сигнала.
3.
Нажмите кнопку OUTPUT1 для перехода
на экран OUTPUT PATCH.
4.
На экране PORT SELECT (выбор портов) выберите
выходные каналы, выходные сигналы которых
требуется выводить на стойку.
5.
Нажмите кнопку CLOSE (закрыть).
6.
При необходимости настройте таким же способом
OUTPUT 2 и последующие выходы.
Настройка входных каналов
Питание платформы вкл/выкл
1.
В вертикальной секции канала нажмите клавишу [SEL]
для канала, который требуется изменить.
2.
Нажмите регулятор GAIN (усиление) на экране
SELECTED CHANNEL VIEW.
3.
Для используемого микрофона нажмите
кнопку «+48V» в рабочем окне GAIN/PATCH
(усиление/подключение), если это необходимо.
ПРИМЕЧАНИЕ
• Сначала должен быть включен главный выключатель
источника фантомного питания на устройстве
ввода-вывода.
• Выключите фантомное питание, если его подача
не требуется.
• При включении фантомного питания обратите
внимание на следующее, чтобы предотвратить
повреждение или шумы в микшерном пульте или
подключенном оборудовании.
- Отключите кнопку, если оборудование, не
использующее фантомное питание, подключено
к гнездам INPUT.
- Не подключайте кабель к гнездам INPUT и не
отсоединяйте его это этих гнезд, когда кнопка
нажата.
- Перед включением или выключением фантомного
питания установите минимальные значения на всех
выходных контроллерах цифрового микшерного
пульта.
Регулировка аналогового усиления
1.
В вертикальной секции канала нажмите клавишу [SEL]
для канала, который требуется изменить.
2.
Нажмите клавишу [CUE] для этого же канала.
3.
Контролируя уровень громкости звука
с помощью наушников или индикаторов,
отрегулируйте положение регулятора [GAIN]
в секции Selected Channel.
ПРИМЕЧАНИЕ
Установите максимально возможный уровень
усиления, при котором отсутствует подсветка
сегмента OVER (превышение) на индикаторе
уровня канала при самом высоком уровне
входного аудиосигнала.
Регулятор GAIN
➩
