Применение эффектов
Руководство пользователя
39
6.

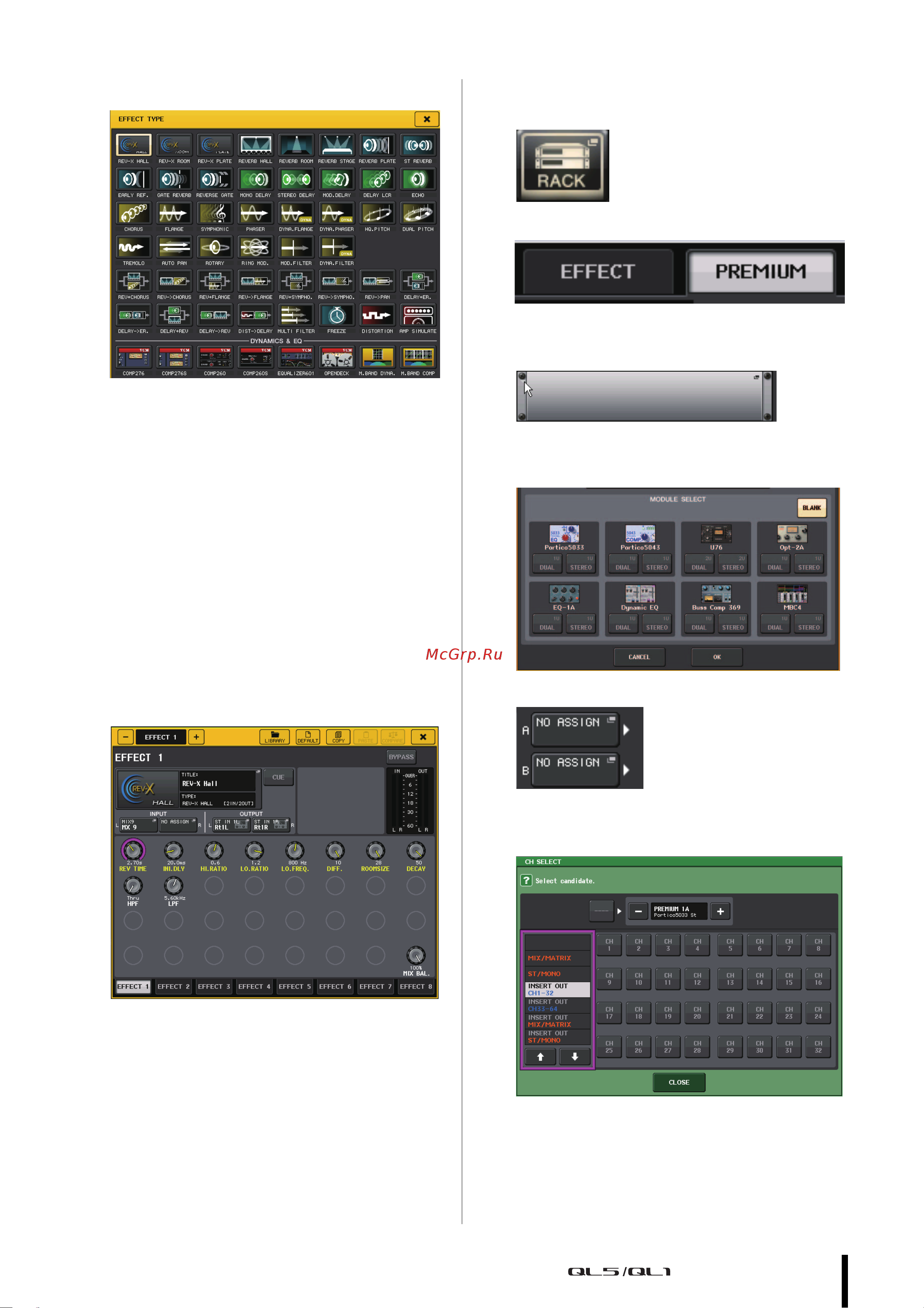

В окне EFFECT TYPE (тип эффекта) выберите эффект,
который хотите использовать.
7.
В секции Fader Bank нажмите клавишу выбора
банка для канала передачи эффектов, выбранного
на шаге 3.
8.
В вертикальной секции канала нажмите клавишу [SEL]
для канала, используемого для передачи эффекта.
9.
Отрегулируйте уровень передачи эффекта с помощью
фейдеров.
10.
В секции Fader Bank нажмите клавишу выбора
банка для канала применения эффектов,
выбранного на шаге 3.
11.
В вертикальной секции канала нажмите клавишу [SEL]
для канала, используемого для применения эффекта.
12.
Отрегулируйте уровень применения эффекта
с помощью фейдера.
13.
При необходимости нажмите кнопку RACK (стойка),
а затем контейнер стойки на вкладке EFFECT (эффект)
и настройте параметры эффекта.
Вставка процессоров PREMIUM RACK
1.
Нажмите кнопку RACK (стойка) на сенсорном экране.
2.
Нажмите вкладку PREMIUM.
3.
Нажмите значок стойки, расположенный по центру,
чтобы открыть окно PREMIUM RACK MOUNTER
(монтаж в стойке PREMIUM).
4.
В области MODULE SELECT (выбор модуля) выберите
процессор, который хотите использовать, затем
нажмите кнопку OK.
5.
Нажмите кнопку INPUT PATCH (подключение на входе).
6.
Выберите источник входного сигнала в левом столбце
окна CH SELECT (выбор каналов), затем выберите канал
в правом столбце.
7.
Нажмите кнопку CLOSE (закрыть).
