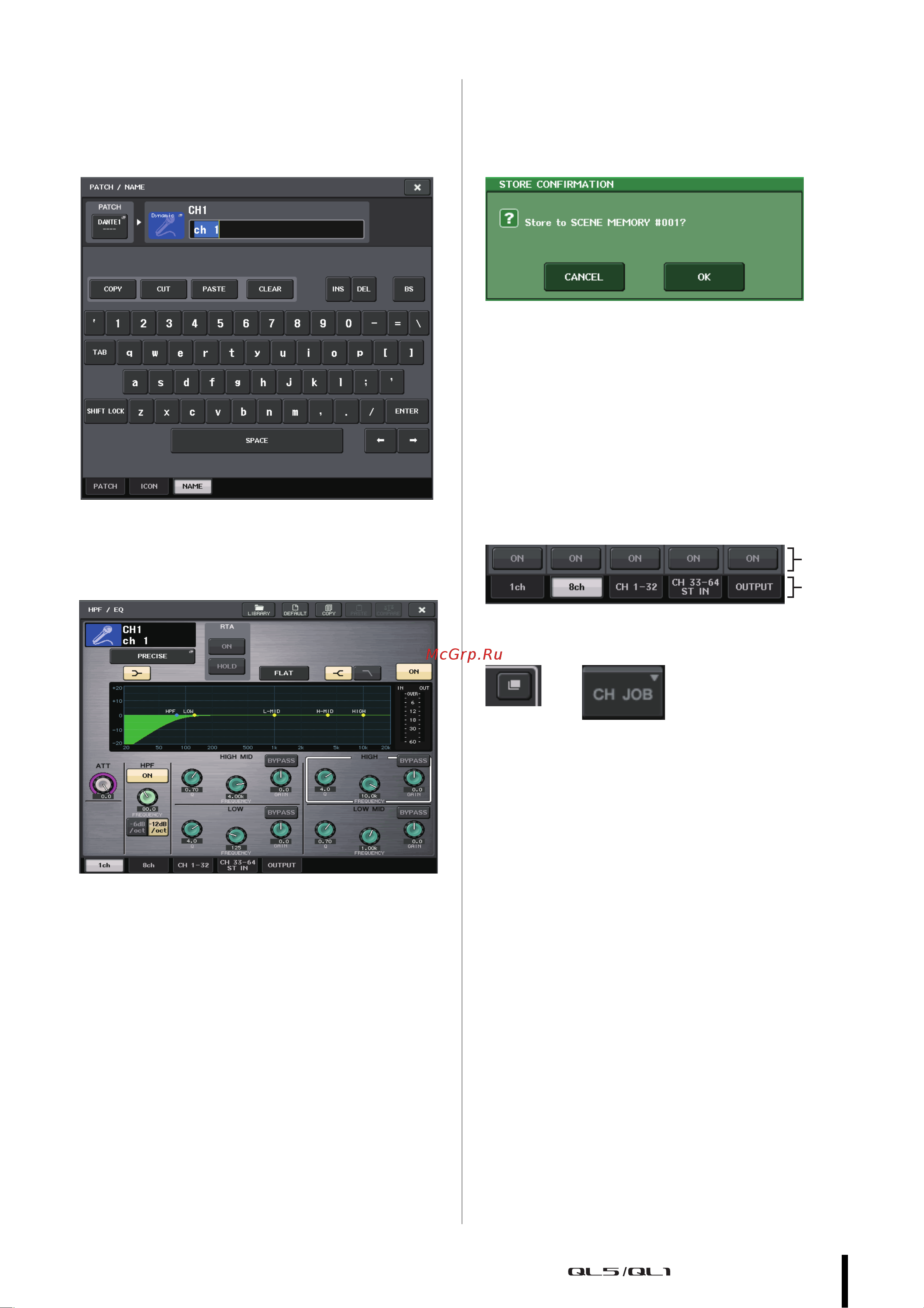

Экранный пользовательский интерфейс
Руководство пользователя
19
Окно клавиатуры
Этот экран появляется, если требуется назначить
название или комментарий для сцены или библиотеки,
а также при необходимости назначения названия
канала. Нажимайте символы этого окна для ввода
соответствующих символов.
Окно HPF/EQ
При нажатии на экране кнопки или поля конкретного
параметра, появляется окно, в котором отображаются
детальные параметры или списки.
Если в окне есть вкладки, можно нажать нужную
вкладку для переключения между страницами.
В верхней части некоторых окон отображаются
несколько кнопок, называемых
«
кнопками
инструментов
»
. Эти кнопки инструментов служат
для загрузки или копирования/вставки данных
из библиотеки.
Нажмите кнопку
«
X
»
для закрытия окна и возврата
к предыдущему экрану.
Диалоговые окна
Диалоговые окна, аналогичные приведенному далее,
позволяют подтвердить выполняемую в настоящий
момент операцию. Для выполнения операции нажмите
кнопку OK. Операция будет отменена, если нажать
кнопку CANCEL (отмена).
Вкладки
Вкладки служат для переключения между
несколькими страницами. На каждой вкладке
указано название соответствующей страницы.
Кнопки
Кнопки применяются для выполнения конкретных
функций, переключения состояния параметров (вкл./
выкл.) или выбора одного из нескольких вариантов.
Кнопки, выполняющие операции включения/выключения,
имеют белый цвет, когда они включены, и темный цвет,
когда они выключены.
При нажатии кнопки со следующим символом
открывается отдельное окно, позволяющее
выполнить детальные настройки.
Фейдеры/регуляторы
Фейдеры и регуляторы на экране перемещаются
последовательно, когда пользователь перемещает
фейдеры и регуляторы на верхней панели. Текущее
значение отображается непосредственно под
фейдером или регулятором.
Если нажать регулятор экрана, которым можно
управлять с помощью регулятора [TOUCH AND TURN],
вокруг него появится выделяющий контур. Эта рамка
указывает, что данный регулятор выбран для
выполнения операций.
Кнопки
Вкладки
