Краткое руководство
Руководство пользователя
40

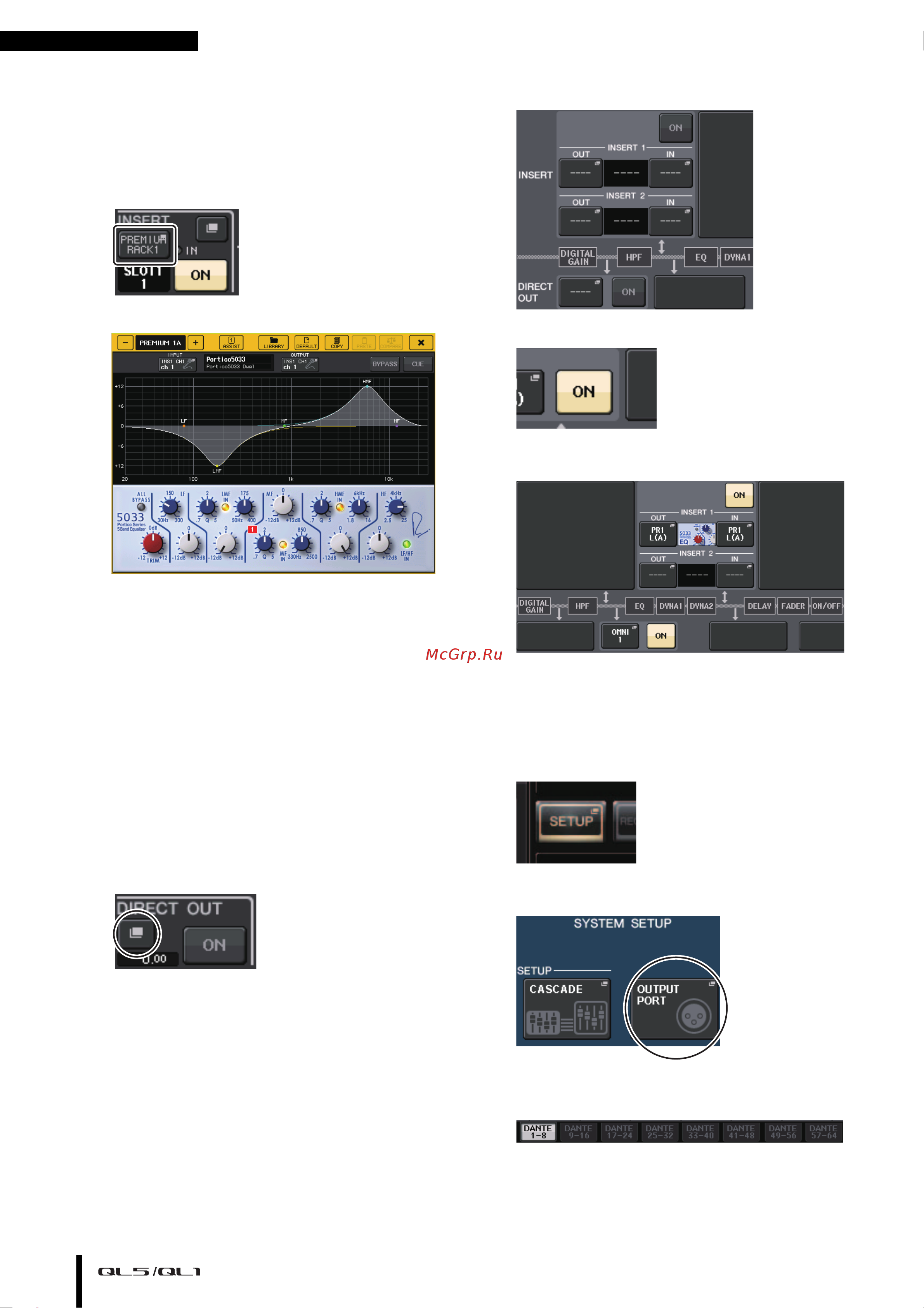

8.
В вертикальной секции канала выберите банк,
содержащий канал для требуемого процессора
PREMIUM RACK.
9.
Нажмите кнопку [SEL] канала PREMIUM RACK, который
будет использован.
10.
Нажмите кнопку RACK EDIT в поле INSERT на экране
SELECTED CHANNEL VIEW.
11.
Настройте параметры в окне PREMIUM RACK.
Изменение настроек
подключения
Настройка INSERT (вставки) или DIRECT
OUT (прямого выхода)
1.
В вертикальной секции канала выберите банк,
содержащий канал, для которого требуется настроить
INSERT или DIRECT OUT.
2.
Нажмите кнопку [SEL] канала, для которого требуется
изменить подключение.
3.
Нажмите кнопку в поле DIRECT OUT на экране SELECTED
CHANNEL VIEW.
4.
Назначьте OUT (в ыход) и IN (вход) для INSERT
или DIRECT OUT.
5.
Нажмите кнопку ON (вкл.) для применения настройки.
6.
При необходимости измените позицию INSERT
или DIRECT OUT, нажав эту позицию.
Смена сигнала, выводимого на любой
выходной порт
1.
Нажмите кнопку SETUP (настройка) на сенсорном
экране.
2.
Нажмите кнопку OUTPUT PORT (выходной порт)
на экране SYSTEM SETUP (настройка системы).
3.
Выберите вкладку OUTPUT PORT (выходной порт),
который требуется сменить.
