Краткое руководство
Руководство пользователя
44
Сохранение изагрузка
настроек модуля

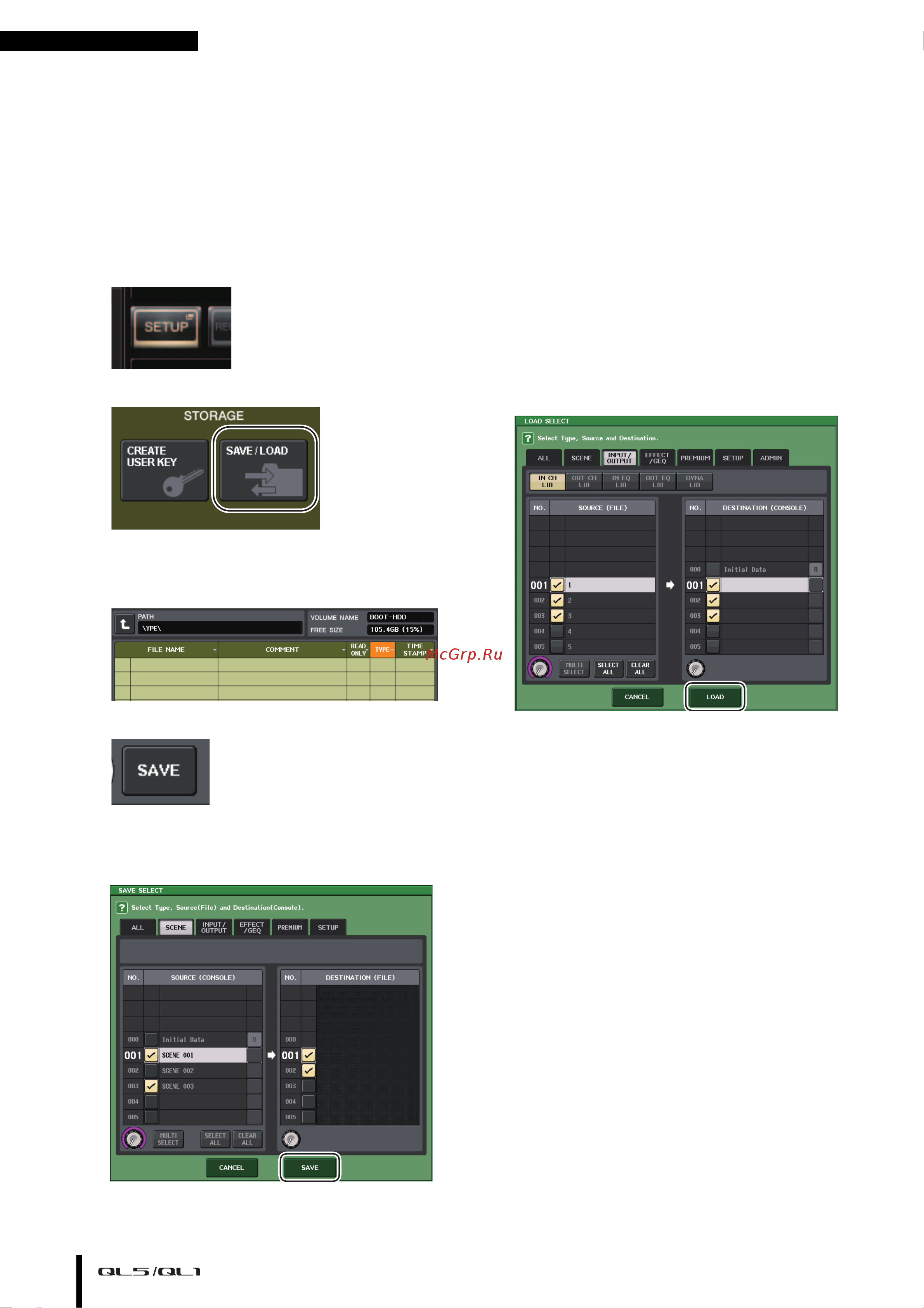

Сохранение настроек модуля
на флэш-памяти USB
1.
Подключите флэш-память USB к разъему USB
на модуле QL.
2.
Нажмите кнопку SETUP (настройка)
на сенсорном экране.
3.
Нажмите кнопку SAVE/LOAD (сохранение/загрузка).
4.
При необходимости нажмите пиктограмму каталога
и измените каталог.
Для перемещения науровень выше нажмите кнопку
со стрелкой вполе PATH (путь).
5.
Нажмите кнопку SAVE (сохранить).
6.
На экране SAVE SELECT (сохранить выделение)
выберите данные, которые требуется сохранить,
тип данных и назначение сохранения, а затем
нажмите кнопку SAVE (сохранить).
7.
Введите название данных и комментарии, затем
нажмите кнопку SAVE (сохранение).
Загрузка настроек модуля
с флэш-памяти USB
1.
Нажмите кнопку SETUP (настройка)
на сенсорном экране.
2.
Нажмите кнопку SAVE/LOAD (сохранение/загрузка).
3.
Для выбора файла, который требуется загрузить,
нажмите название нужного файла в списке файлов
или поворачивайте регулятор [TOUCH AND TURN]
на панели.
4.
Нажмите кнопку LOAD (загрузить).
5.
На экране LOAD SELECT (загрузить выделение)
выберите данные, которые требуется загрузить,
тип данных и назначение.
6.
Нажмите кнопку LOAD (загрузить), чтобы загрузить
выбранный файл.
Форматирование флэш-памяти USB
на модуле QL
1.
Подключите флэш-память USB, которую требуется
отформатировать, к модулю QL.
2.
На экране SAVE/LOAD (сохранение/загрузка) нажмите
кнопку FORMAT (формат).
3.
Ведите название в поле VOLUME NAME (метка тома)
и нажмите кнопку FORMAT.
4.
При появлении диалогового окна с запросом
на подтверждение нажмите кнопку OK.
