Маршрутизация осциллятора
навыходной канал

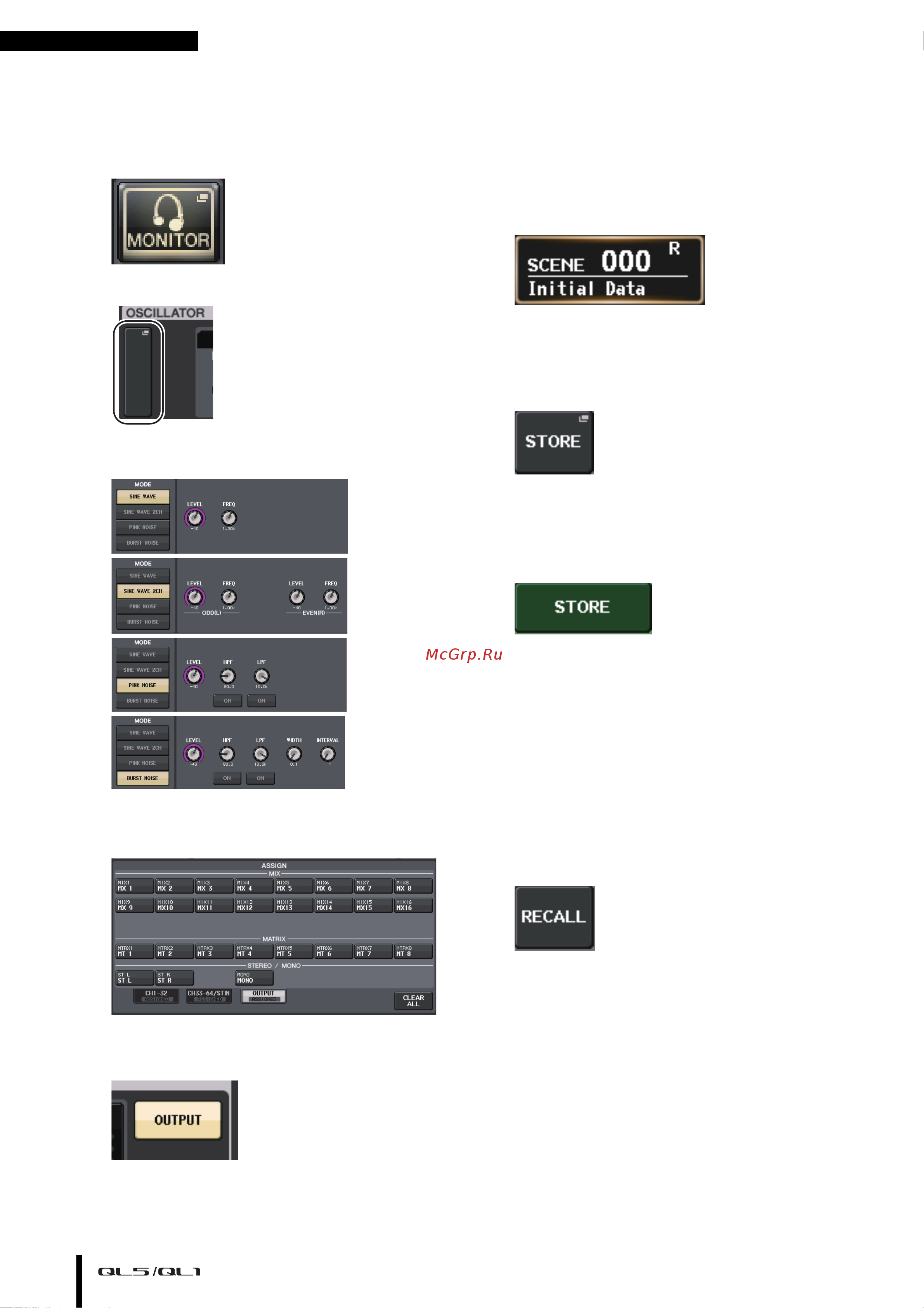

1.
Нажмите кнопку MONITOR (монитор)
на сенсорном экране.
2.
Нажмите кнопку экрана OSCILLATOR (осциллятор).
3.
Задайте параметры MODE (режим), LEVEL (уровень)
и FREQ (частота) на экране OSCILLATOR (осциллятор).
4.
Нажмите нужную вкладку OUTPUT (выход), чтобы
выбрать место назначения выходного сигнала.
5.
Вернитесь на предыдущий экран, затем
нажмите кнопку OUTPUT (выход) в поле
OSCILLATOR (осциллятор).
Использование ячеек
памяти сцен
Сохранение сцены
1.
Нажмите поле SCENE (сцена) в области доступа
к функциям.
2.
Поворачивайте регулятор [TOUCH AND TURN], чтобы
выбрать номер сцены назначения для сохранения.
3.
Нажмите кнопку STORE (сохранить) на экране SCENE
LIST (список сцен).
4.
На экране SCENE STORE (сохранение сцены) введите
название сцены и комментарии.
5.
Нажмите кнопку STORE (сохранить) на экране SCENE
STORE (сохранение сцены).
6.
Нажмите кнопку OK в диалоговом окне STORE
CONFIRMATION (подтверждение сохранения)
для выполнения операции сохранения.
Восстановление сцены
1.
Нажмите поле SCENE (сцена) в области доступа
к функциям.
2.
Поворачивайте регулятор [TOUCH AND TURN], чтобы
выбрать номер сцены, которую нужно загрузить.
3.
Нажмите кнопку RECALL (восстановить) на экране
SCENE LIST (список сцен).
ПРИМЕЧАНИЕ
Сцена 000 предназначена только для чтения
и используется для восстановления параметров
микширования по умолчанию. Обратите внимание,
что при загрузке сцены с номером «000»
восстанавливается состояние по умолчанию для
настроек подключения на входе, подключения
на выходе, внутреннего эффекта и HA
(предусилителя).
