24 Версия 1.1.001
INV
Индикатор инвертора:
зеленый – инвертор работает в нормальном режиме;
зеленый мигающий – инвертор запускается или ИБП работает через байпас в
режиме «ЕСО»;
красный – инвертор неисправен и нагрузка не питается от инвертора;
красный мигающий – ошибка инвертора и нагрузка питается от инвертора;
не светится – инвертор не работает.
BYP
Индикатор байпаса:
зеленый – байпас в норме;
не светится – ИБП в нормальном режиме (Он-лайн), байпас в норме;
красный – байпас неисправен;
красный мигающий - аварийный сигнал байпаса.
BAT
Индикатор аккумулятора:
зеленый – батареи заряжаются;
зеленый мигающий – батареи разряжаются;
не светится – батареи подключены;
красный – неисправность баатрей;
красный мигающий – аварийный сигнал аккумулятора.
Параметры входа
Тревоги
Параметры АКБ
Байпас
Параметры выхода
Параметры нагрузки,
версия ПО, коды
ошибок
Индикатор режима
Настроек

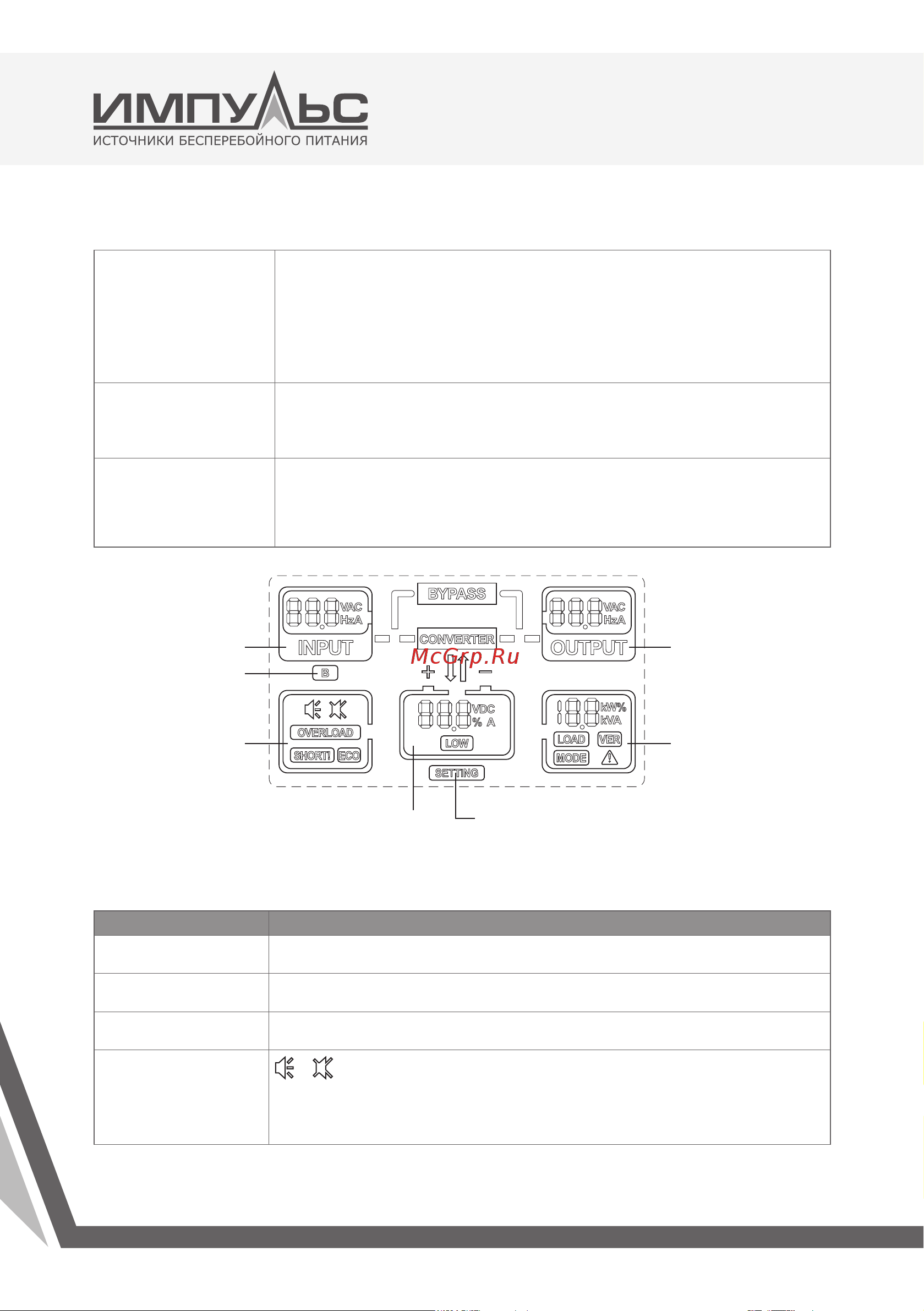

Рис. 3-2: Меню ЖК-дисплея
4.2. | Описание главного меню
Меню Данные
Параметры входа
(INPUT)
Вход выпрямителя: напряжение, В; ток, А; частота, Гц.
Вход байпаса (байпас «B» мигает): напряжение, В; ток, А; частота, Гц
Параметры АКБ
Батареи: напряжение, В; ток разряда/ заряда, А; оставшаяся емкость, %; сигнал
тревоги низкого уровня заряда батареи «LOW!»
Параметры выхода
(OUTPUT)
Выход: напряжение, В; ток, А; частота, Гц.
Тревоги
:звук ВКЛ/ВЫКЛ
OVERLOAD!: перегрузка
SHORT: короткое замыкание на выходе
ECO: Эко-режим работы
