42 Версия 1.1.001
Приложение № 1
Параллельная установка
1.
Подключите ИБП1 с помощью кабеля RS232 к ПК. Откройте настройки ИБП с помощью
программного обеспечения для мониторинга.
2.

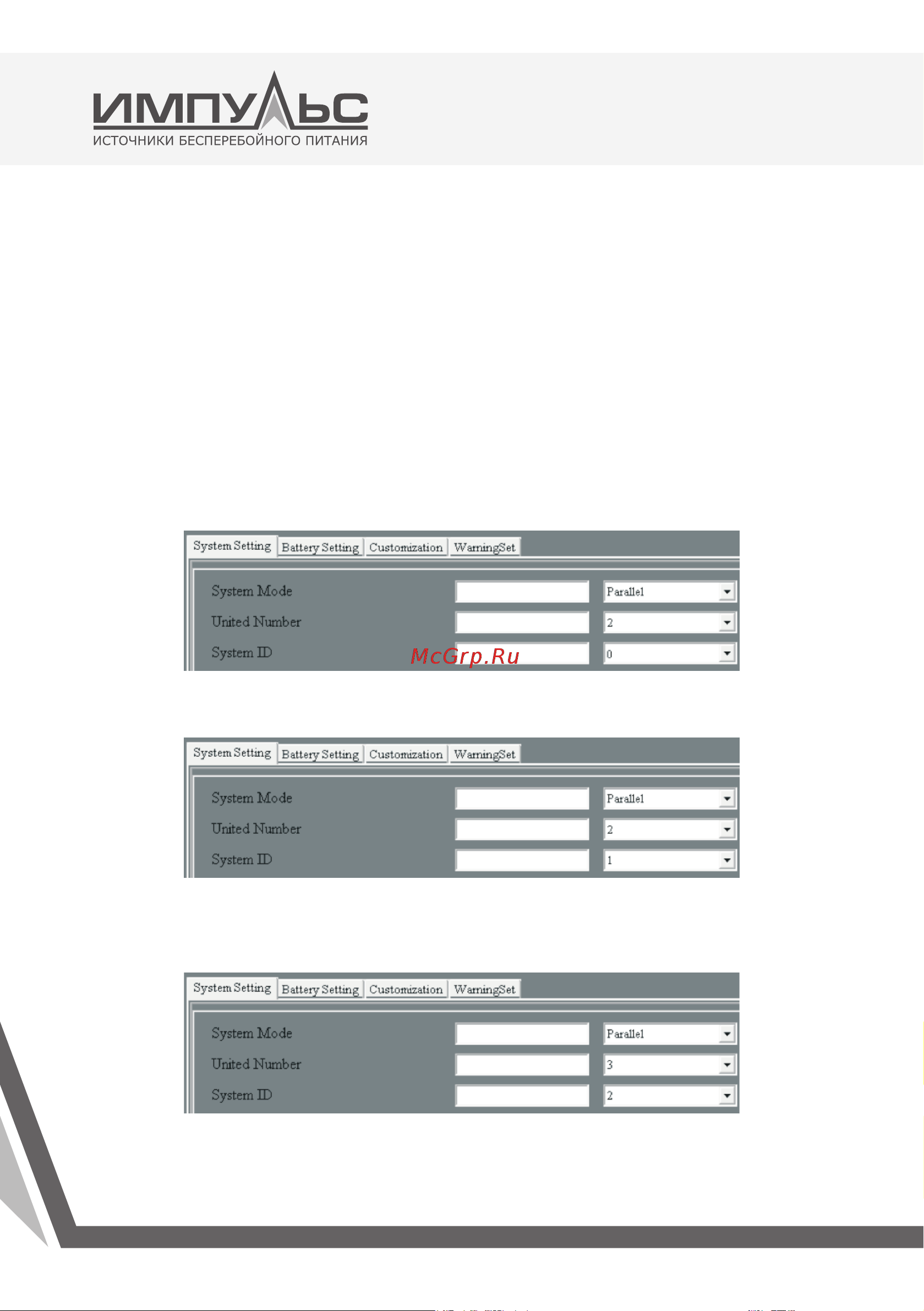

Войдите в меню «ServSetting», установите режим системы «Parallel» (Параллельный) в
меню «System Setting» (Настройки системы).
3.
Установите United Number (количество ИБП в параллели) как «2», установите System ID
(номер ИБП в параллельной сис теме) как «0». Нажмите «set» для подтверж дения нас троек.
4.
Подключите ИБП2 и установите System Mode (режим сис темы) как «Parallel», установите United
Number как «2», установите System ID как 1. Нажмите «set» для подтверждения настроек.
Если Параллельно подключаются 3 ИБП, установите United Number как «3».
5.
Подключите ИБП3 и установите System Mode (режим системы) как «Parallel», установите
United Number как «3», установите System ID как 2.
