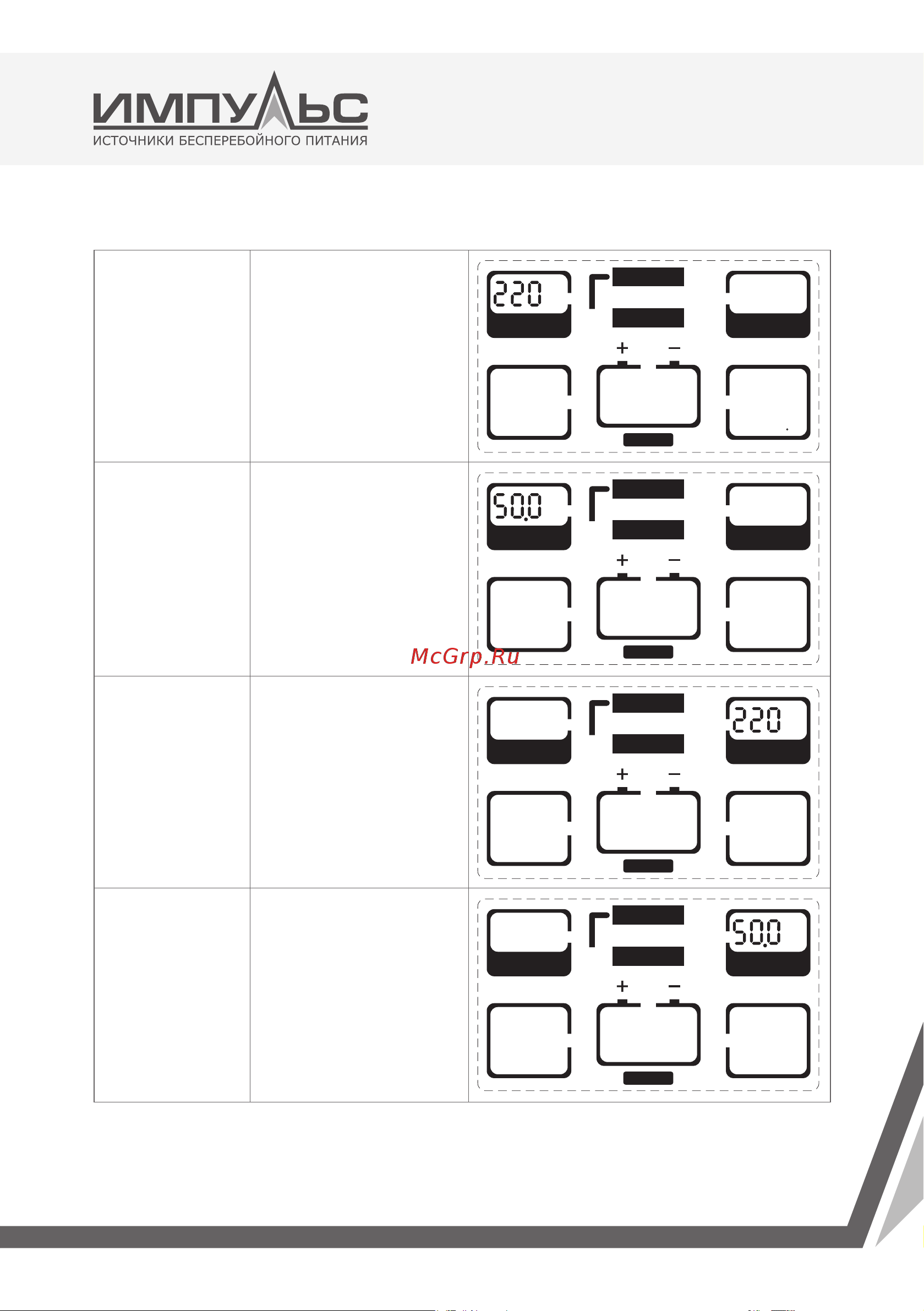

272020
Настройка
номинального
напряжения на
входе ИБП
Можно выбрать значение
входного напряжения
~200/208/220/230/240 В
переменного тока, нажмите
FUNC для выбора, нажмите
ON/OFF для подтверждения
выбора и перехода на
следующую страницу.
VAC
INPUT OUTPUT
CONVERTER
BYPASS
SETTING
Настройка
номинальной
частоты на входе
Можно выбрать частоту на
входе 50 Гц / 60 Гц, нажмите
FUNC для выбора, нажмите
ON/OFF для подтверждения
выбора и перехода на
следующую страницу.
INPUT
Hz
OUTPUT
CONVERTER
BYPASS
SETTING
Настройка
номинального
напряжения на
выходе
Можно выбрать значение
выходного напряжения
~200/208/220/230/240 В
переменного тока, нажмите
FUNC для выбора, нажмите
ON/OFF для подтверждения
выбора и перехода на
следующую страницу.
INPUT
VAC
OUTPUT
SETTING
CONVERTER
BYPASS
Настройка
номинальной
частоты на выходе
Можно выбрать частоту на
выходе 50 Гц / 60 Гц, нажмите
FUNC для выбора, нажмите
ON/OFF для подтверждения
выбора и перехода на
следующую страницу.
INPUT OUTPUT
Hz
CONVERTER
BYPASS
SETTING
