6 / Коммуникационные интерфейсы
В зависимости от комплектации ИБП может включать в себя несколько коммуникационных
интерфейсных портов: RS232, EPO, карта SNMP, USB, сухие контакты, RS485.
ПРИМЕЧАНИЕ: в интеллектуальный слот одновременно может быть установлен только один
из следующих интерфейсов: карта SNMP, сухие контакты или порт RS485. Порты RS232 и USB
не могут работать одновременно.
6.1. | Карта SNMP
Карта SNMP используется для мониторинга состояния ИБП через сеть TCP/IP, пользователь
может контролировать состояние ИБП и его параметры (напряжение, ток и т.д.) через локаль
-
ную вычислительную сеть или Интернет. Пожалуйста, обратитесь к руководству пользователя
карты SNMP для получения более подробной информации.
6.2. | Сухие контакты
Опционально могут поставляться два типа карт «Сухих» (релейных) контактов: с разъемом
DB9 или с разъемом типа phoenix.
Максимальный ток на выходе для релейного контакта составляет 1А. Функций сухих контак-
тов указаны на Рис. 5-1:
1
5 4 3 2
9 8 7 6
1
2 3 4 5 6 7 8 9

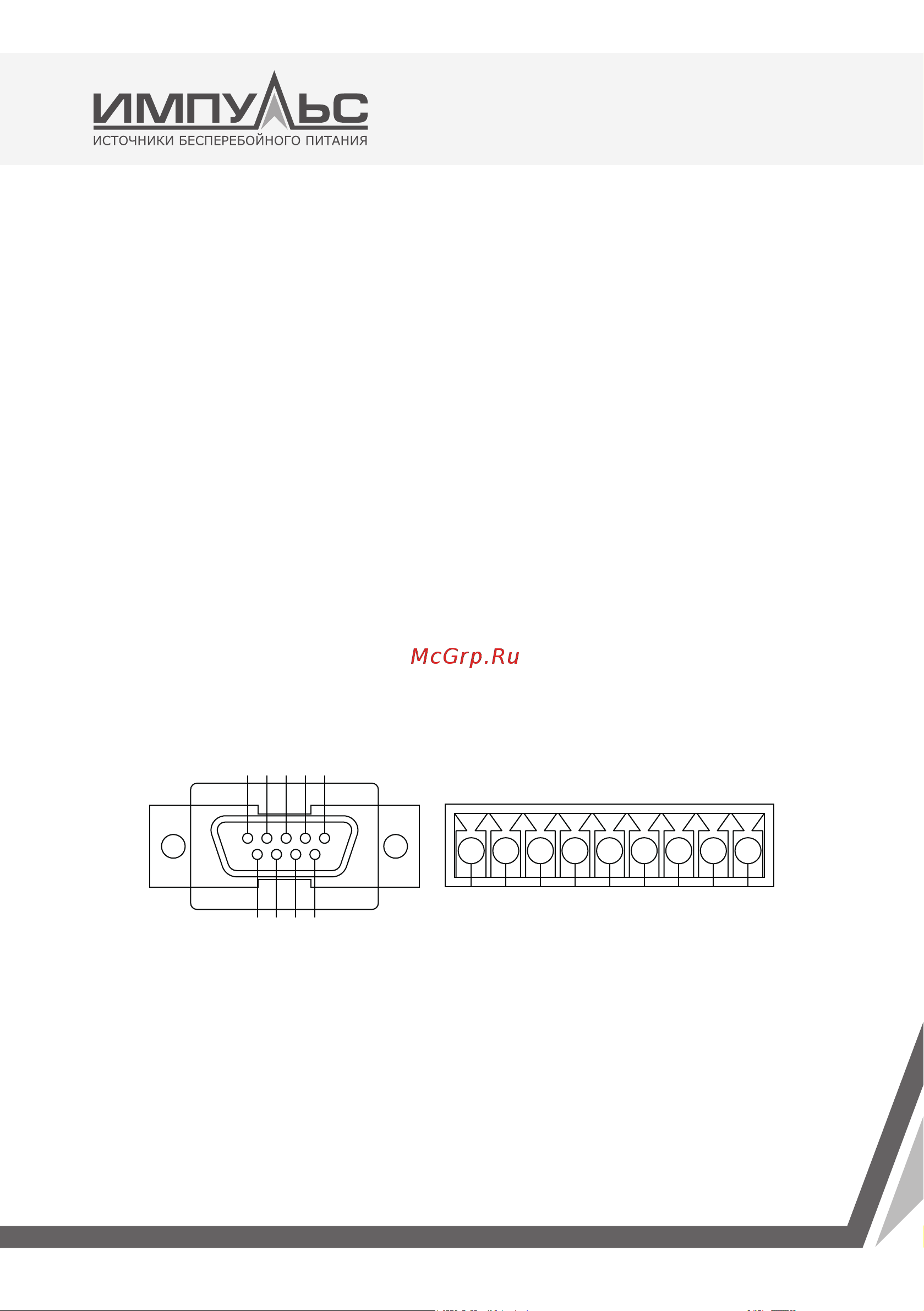

DB9 порт Разъём типа phoenix
Рис. 5-1: Сухие контакты
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ ФОРА 6000-10000 ВА
