26 Версия 1.1.001
VAC
INPUT
CONVERTER
B
OUTPUT
BYPASS

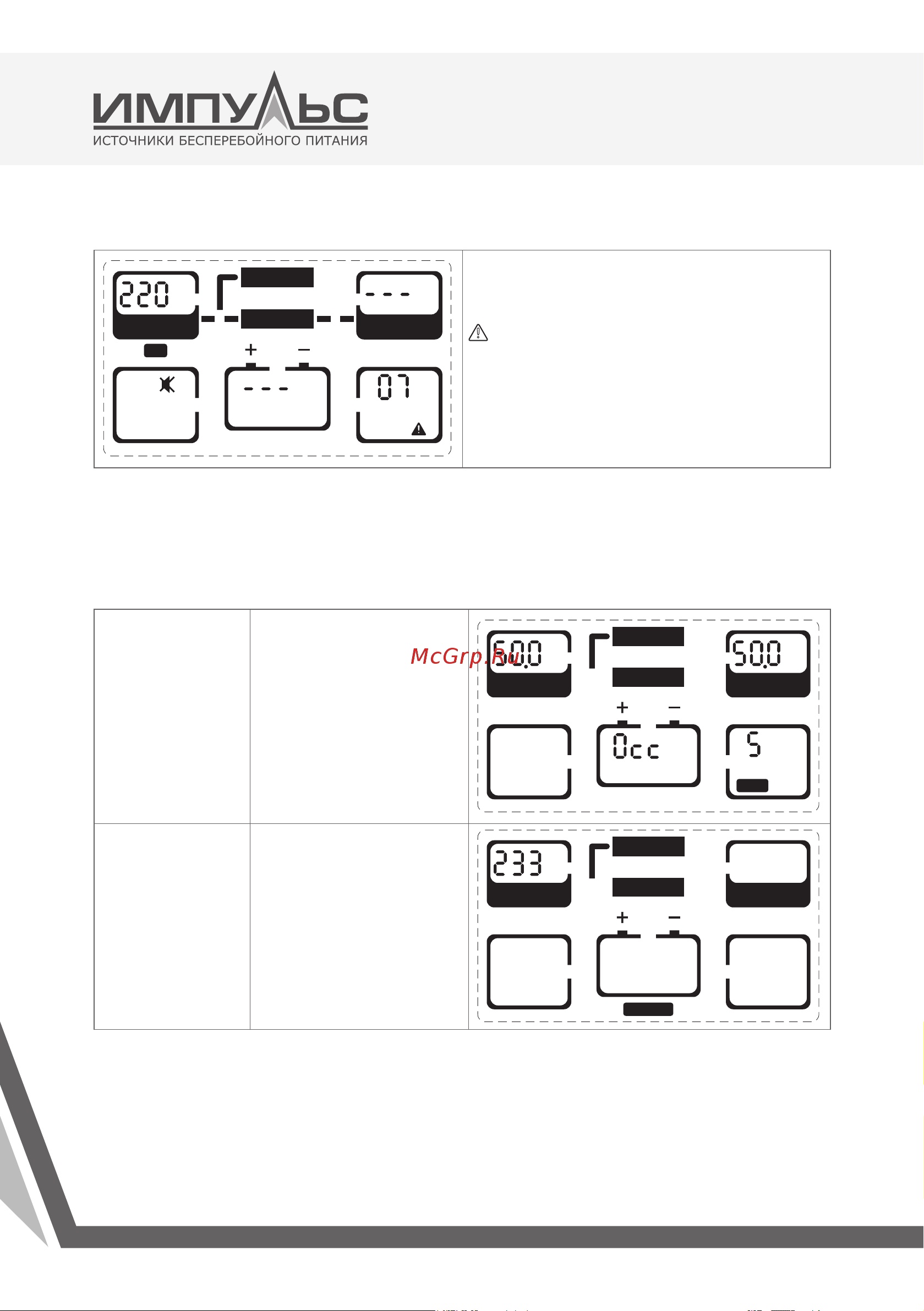

Стр. 4:
“B” (мигает): отображается информация по входу
байпаса
220VAC INPUT: напряжение на входе байпаса ~220В
код сигнальной тревоги: 07
Нажмите и удерживайте кнопку «FUNC» в течение
2,5с, чтобы сбросить ошибку вручную
4.3. | Настройка параметров
Если необходимо изменить параметры ИБП, нажмите одновременно и удерживайте кнопки
ON /OFF и FUNC в течение 2,5с, чтобы войти в режим настроек, активируется индикатор
«SETTING» (НАСТРОЙКА) в нижней части дисплея, все светодиоды начнут мигать.
Страница текущих
настроек
При активации режима
настройки на экране будут
поочередно отображаться
все текущие установки,
нажмите ON/OFF для
подтверждения и выхода,
нажмите FUNC для ввода
пароля.
CONVERTER
BYPASS
INPUT
Hz
OUTPUT
Hz
MODE
Ввод пароля Введите пароль для входа
на страницу изменения
настроек, нажмите FUNC
для изменения мигающего
символа, нажмите ON/
OFF, для подтверждения
выбора и перехода к
следующему символу. После
подтверждения последнего
символа активируется меню
настроек.
Пароль по умолчанию – 233.
CONVERTER
INPUT OUTPUT
BYPASS
SETTING
