34 Версия 1.1.001
Вход
питания
Земля
12~24В пост.тока
Неисправность
сети
Нормальный режим
Низкое напряжение
АКБ
Общая тревога
Режим байпаса
Неисправность ИБП
Удаленное
отключение
12~2 4VD C
Удаленное
отключение
Режим байпаса
1
6
2
3
4
5
9
8
7
Низкое напряжение
АКБ
Нормальный
режим
Неисправность
сети
Неисправность
ИБП
Общая тревога
Общий контакт
GND
Вход питания

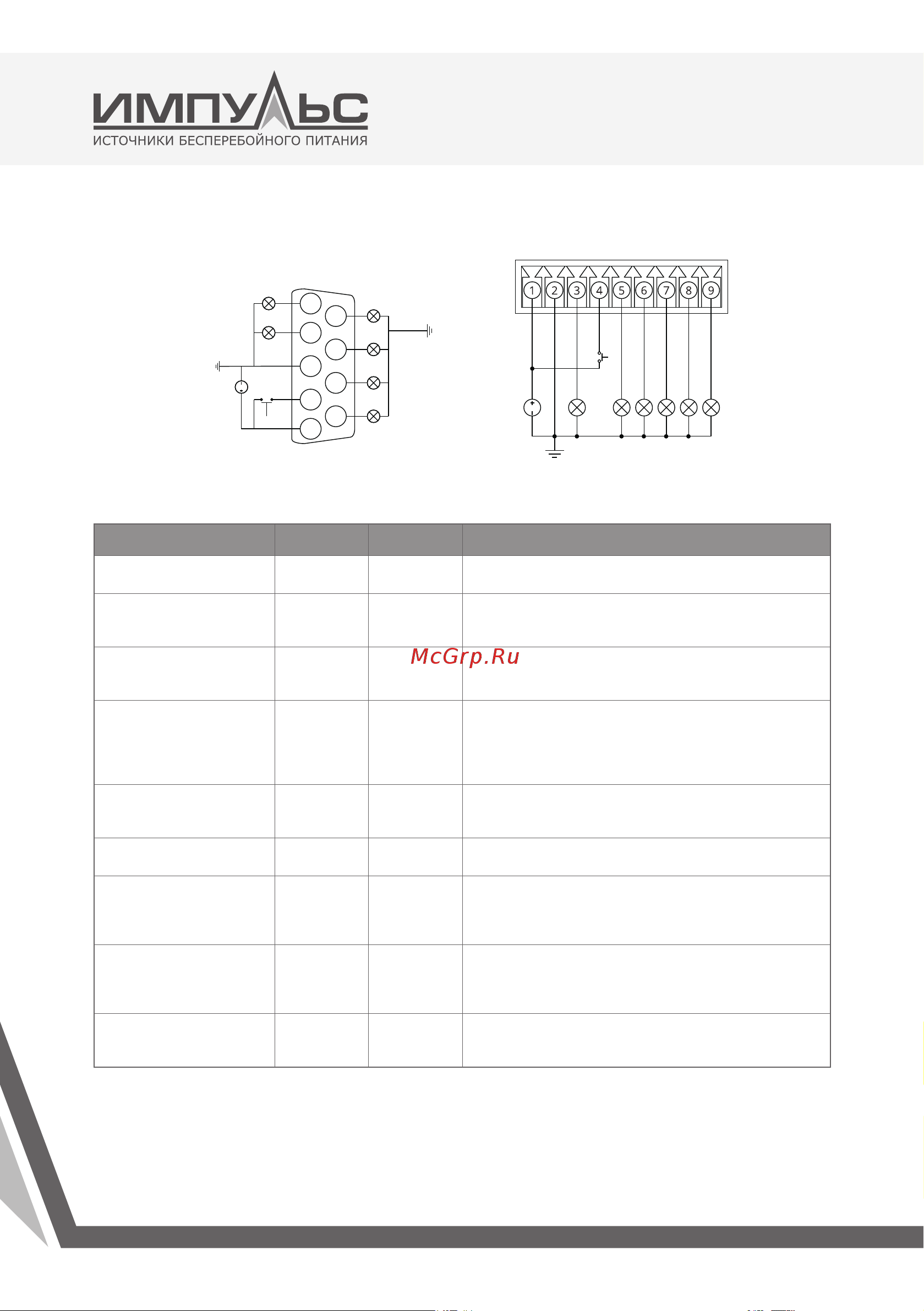

Рис. 5-2: Подключение к внешнему источнику питания
Функция DB9 Phoenix Описание
Неисправность ИБП 1 9
Контакт разомкнут: ИБП неисправен.
Контакт замкнут: ИБП в норме.
Общая тревога 2 7
Контакт разомкнут: в ИБП присутствует сигнал
тревоги.
Контакт замкнут: ИБП в норме.
Общий контакт GND 3 2
Внутренний общий контакт GND, используется для
подключения внешнего источника питания 12-24 В
постоянного тока
Удаленное отключение 4 4
Входной контакт. Используется с внешним
источником питания. При подключении к
источнику питания ИБП переключается на
байпас. При неисправности байпаса происходит
отключение ИБП.
Общий контакт
входного питания
5 1
Общий контакт для выходных сигналов.
Подключается к источнику питания для входных
сигналов, см. на Рис. 5-2.
Режим байпаса 6 8
Контакт замкнут: ИБП работает в режиме байпаса
Контакт разомкнут: режим байпаса не активирован
Низкое
напряжение
аккумулятора
7 6
Контакт разомкнут: сигнал тревоги низкого заряда
АКБ
Контакт замкнут: ИБП работает от сети или заряд
батареи в норме.
Нормальный режим 8 5
Контакт замкнут: ИБП работает в нормальном
режиме.
Контакт Разомкнут: ИБП работает в режиме от АКБ
или в режиме байпаса
Неисправность
сети
9 3
Контакт разомкнут: параметры входной сети не в
норме (сеть отсутствует)
Контакт замкнут: входная сети в норме
Таблица 5- 1: Функции сухих контактов
