292020

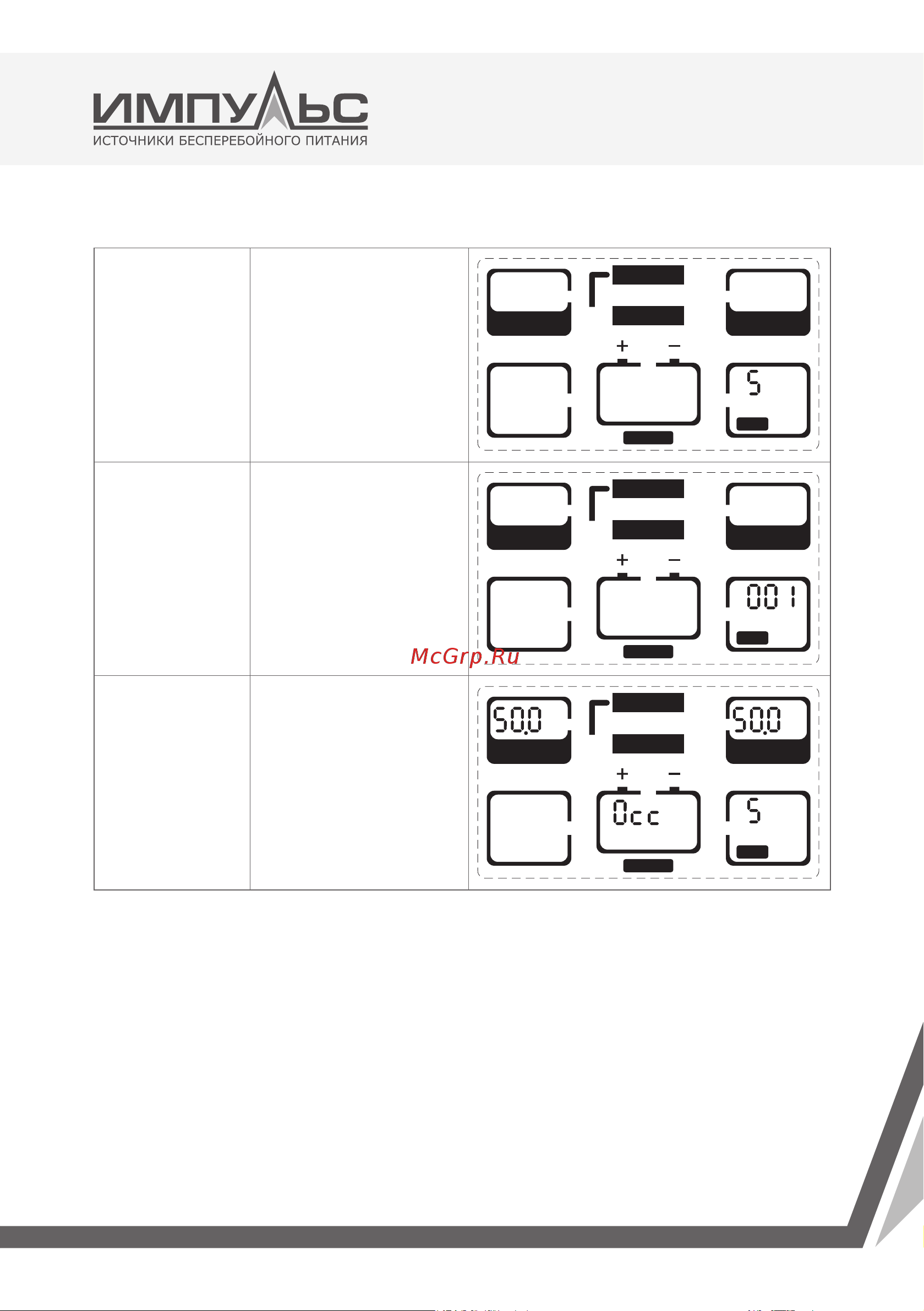

Режим системы S – одиночный режим
P – параллельный режим
E – эко-режим
A – режим «self aging»
(самотестирования)
Нажмите FUNC для выбора,
нажмите ON/OFF для
подтверждения и перехода
на следующую страницу.
INPUT
CONVERTER
OUTPUT
BYPASS
SETTING
MODE
001– параллельный ID1
В параллельном режиме,
параллельный ID может быть
установлен от 000 до 008
Нажмите FUNC для выбора,
нажмите ON/OFF для
подтверждения и перехода на
следующую страницу.
INPUT
CONVERTER
OUTPUT
BYPASS
SETTING
MODE
Страница текущих
настроек
Все текущие настройки
отображаются
одновременно, нажмите
ON/OFF для подтверждения
и выхода, нажмите
FUNC для изменения
выбора. Настройка будет
активирована после
перезапуска ИБП.
INPUT
CONVERTER
Hz
OUTPUT
Hz
BYPASS
SETTING
MODE
ПРИМЕЧАНИЕ: Если номинальное напряжение настроено на 200/208 В переменного тока, коэф-
фициент мощности на выходе составляет 0,9. Если необходимо изменить другие параметры,
установите их с помощью программного обеспечения для мониторинга.
