252020
Параметры нагрузки,
версия ПО, коды
ошибок
Нагрузка: активная, кВт; полная, кВА; процент нагрузки, %.
VER: версия прошивки ПО
MODE (системный режим): S-одиночный режим; P- параллельный режим; E-эко-ре-
жим, A- режим «self aging» (самотестирование)
код ошибки: см. «7. Устранение неполадок» для получения подробного списка
кодов
Другое
B: меню отображения параметров ввода байпаса
SETTING: ИБП находится в режиме настройки
BYPASS: индикация питания через байпас

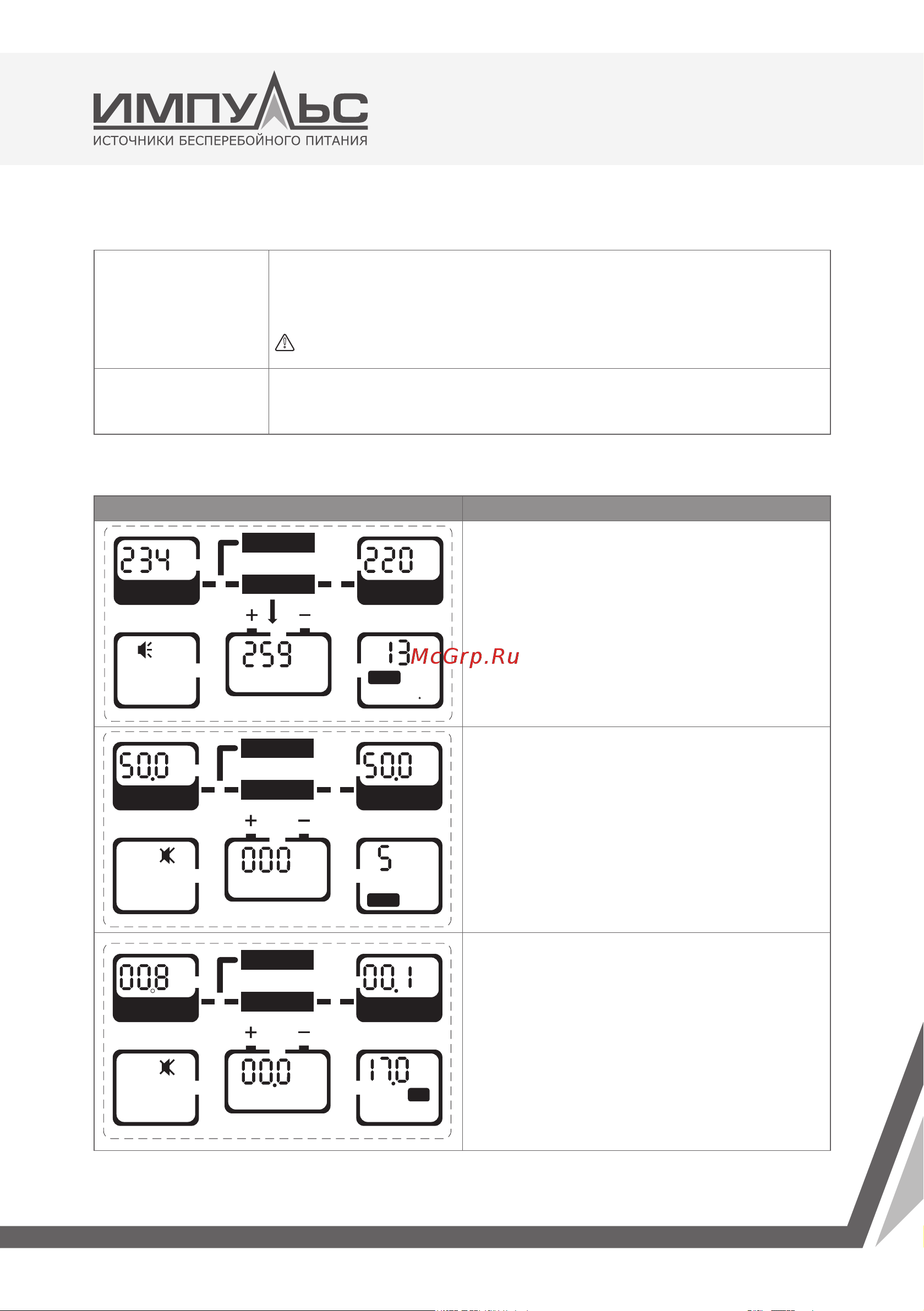

Описание страниц главного меню (для переключения между страницами используйте кнопку
«FUNC»):
Стр. Описание
VAC
INPUT
CONVERTER
VDC
%
VAC
OUTPUT
BYPASS
LOAD
Стр. 1:
234VAC INPUT: напряжение на входе ~234В
220VAC OUTPUT: напряжение на выходе ~220В
259VDC: напряжение батарейной емкости ~259В
13% LOAD: текущий уровень нагрузки 13%.
Процент нагрузки (%), активная (кВт) и полная
(кВА) мощность нагрузки отображаются
поочередно.
Нажмите и удерживайте кнопку «FUNC» в течение
2,5 с на этой странице, чтобы включить или
отключить звуковой сигнал.
INPUT
CONVERTER
Hz
%
OUTPUT
Hz
BYPASS
MODE
Стр.2:
50.0Hz INPUT: частота на входе 50Гц
50.0Hz OUTPUT: частота на выходе 50Гц
000%: процент оставшегося заряда АКБ (0% -
батареи не подключены)
S MODE: режим работы ИБП – S (single, одиночный
режим)
INPUT
A
A
OUTPUT
A
CONVERTER
BYPASS
VER
Стр. 3:
00.8A INPUT: входной ток 0,8А
00.1A OUTPUT: выходной ток 0,1А
00.0A: ток в цепи АКБ 0А (стрелка вниз – заряд,
стрелка вверх – разряд, нет стрелки – батареи
отключены)
17.0 VER: версия установленного программного
обеспечения 17.0
