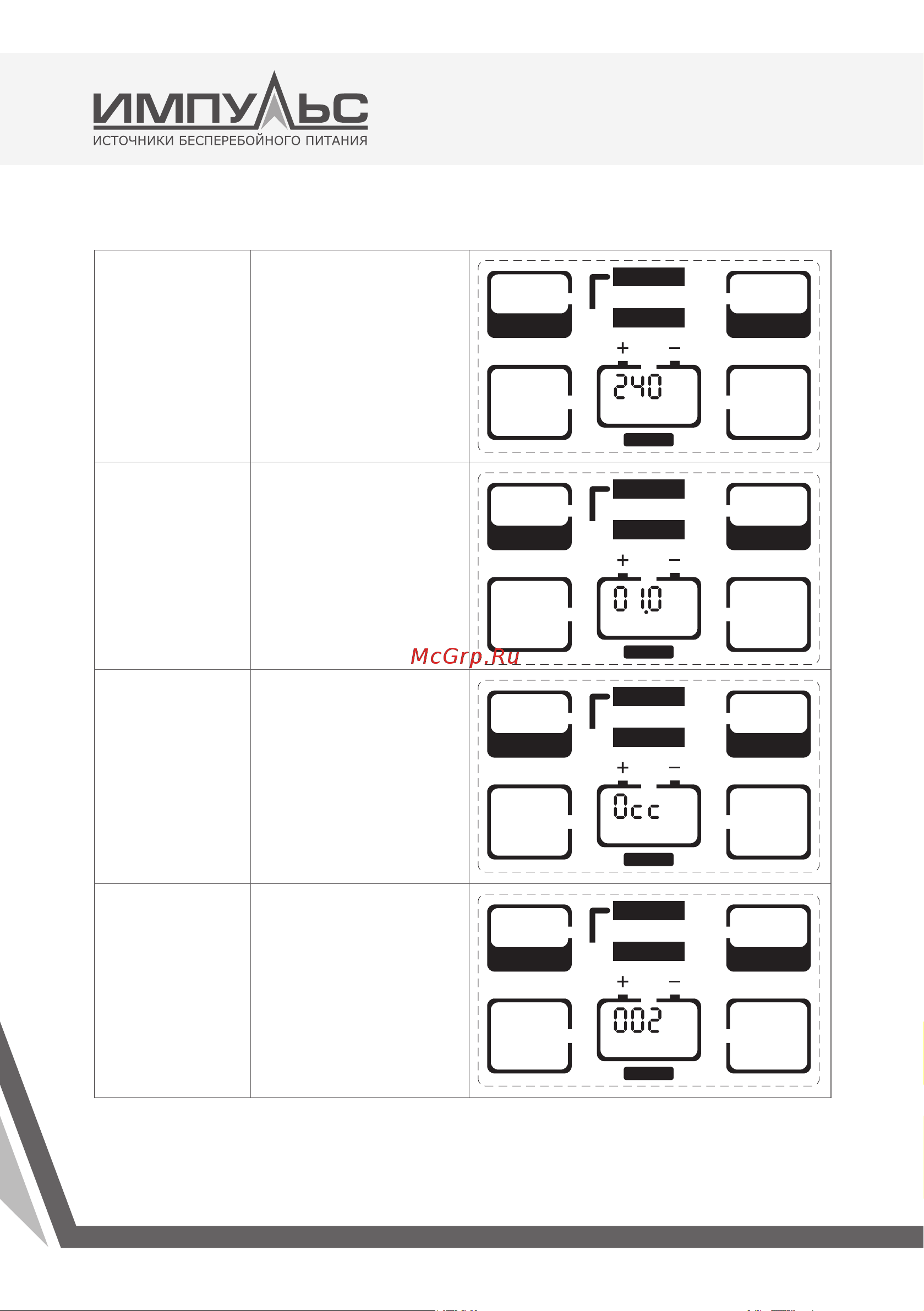

![Импульс ФОРА H 6000 [28/52] Output](/views2/1832824/page28/bg1c.png)
28 Версия 1.1.001
Настройка
количества
последовательно
подключенных
АКБ (12В) в одной
линейке
Настраиваемые значения:
16 АКБ (192 В)
18 АКБ (216 В)
20 АКБ (240 В)
22 АКБ (264 В)
24 АКБ (288 В)
Нажмите FUNC для выбора,
нажмите ON/OFF для перехо-
да на следующую страницу.
INPUT
VDC
OUTPUT
CONVERTER
BYPASS
SETTING
Настройка
тока зарядного
устройства
Могут быть установлены
следующие значения
зарядного тока АКБ:
Стандартная модель: 1A
Модель для подключения
внешних АКБ (Н): 1, 2, 3, 4, 5A
Опциональное
дополнительное зарядное
устройство: 1-10А
Нажмите FUNC для выбора,
нажмите ON/OFF для
подтверждения и перехода
на следующую страницу.
INPUT
CONVERTER
A
OUTPUT
BYPASS
SETTING
Настройка
протокола
связи
0CC-MODBUS
1CC-SNT
Нажмите FUNC для выбора,
нажмите ON/OFF для
подтверждения и перехода
на следующую страницу.
CONVERTER
OUTPUT
BYPASS
SETTING
INPUT
Настройка
ID-связи
002 – Связь ID2
ID-связь может быть
установлена от 001 до 020.
Нажмите FUNC для выбора,
нажмите ON/OFF для
подтверждения и перехода
на следующую страницу.
INPUT
CONVERTER
OUTPUT
BYPASS
SETTING
