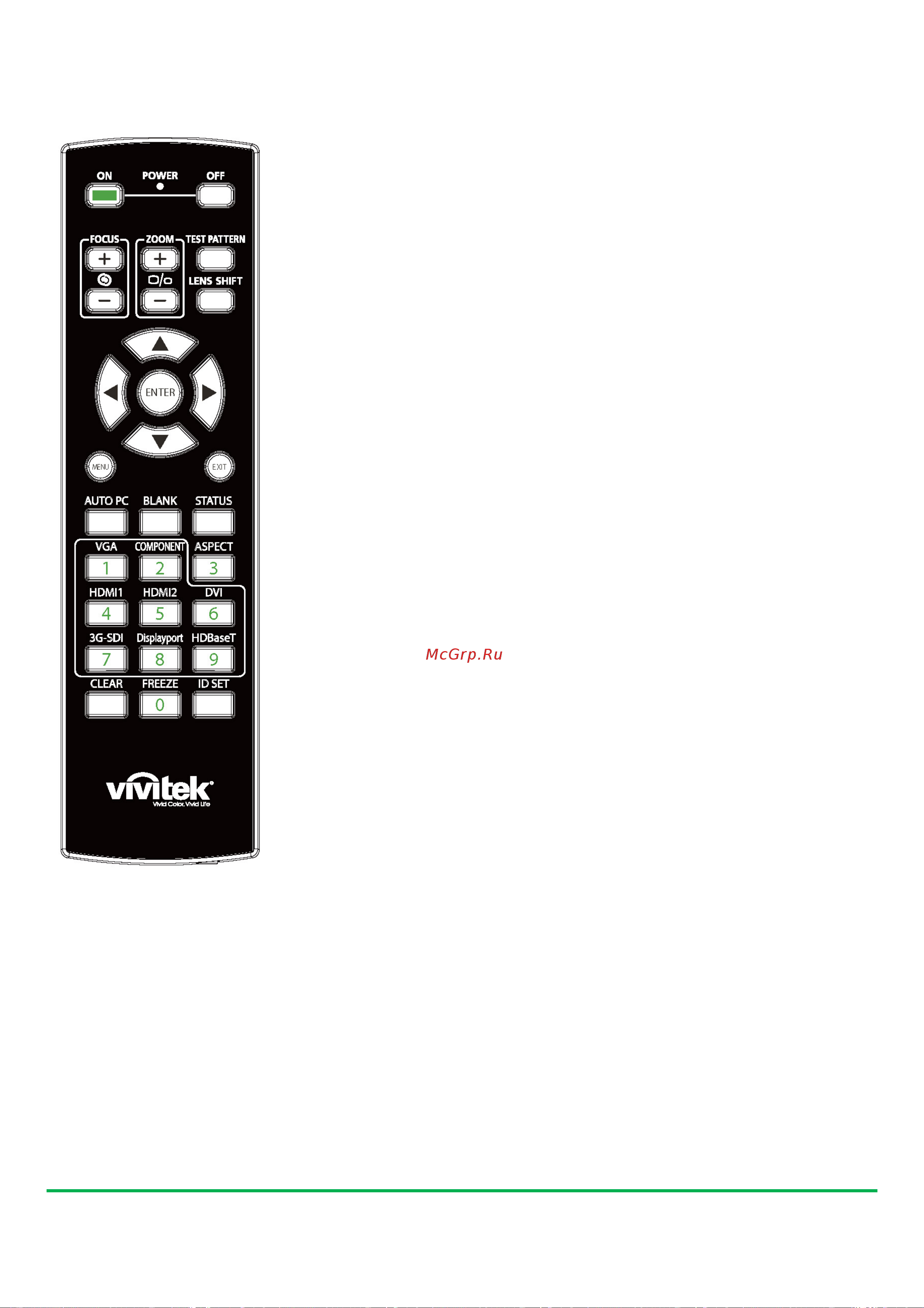

Пульт дистанционного управления
ON (ВКЛ.)
Кнопка включения проектора.
OFF (ВЫКЛ.)
Кнопка выключения проектора.
ФОКУСИРОВКА (FOCUS)
Кнопка настройки фокусировки проецируемого изображения.
МАСШТАБИРОВАНИЕ (ZOOM)
Кнопка для увеличения / уменьшения проецируемого изображения.
ТЕСТОВЫЙ ШАБЛОН (TEST PATTERN)
Кнопка отображения тестового шаблона. Нажмите эту кнопку еще раз,
чтобы перейти к следующему шаблону. Нажмите кнопку EXIT для
возврата к проецируемому изображению.
СДВИГ ОБЪЕКТИВА
(LENS SHIFT)
Кнопка перемещения объектива вправо или влево.
ВВОД (ENTER)
Кнопка для выбора параметров или подтверждения изменения
параметров.
МЕНЮ (MENU)
Кнопка для отображения или скрытия экранного меню.
ВЫХОД (EXIT)
Кнопка для возврата в меню на прежнем уровне или выхода
из экранного меню.
АВТОМАТИЧЕСКАЯ СИНХРОНИЗАЦИЯ С ПК (AUTO PC)
Эту функцию можно использовать для выполнения автоматической
синхронизации источника
сигнала
ФОН (BLANK)
Кнопка временного прекращения проецирования.
СОСТОЯНИЕ (STATUS)
Show OSD MENU – SERVICE/Показать экранное меню – СЕРВИС
Видеоадаптер VGA
Выбор источника входного сигнала VGA.
КОМПОНЕНТ (COMPONENT)
Выбор компонента в качестве источника входного сигнала.
СООТНОШЕНИЕ(ASPECT)
Кнопка отображения параметров пропорции.
HDMI1
Выбор HDMI 1 в качестве источника входного сигнала.
HDMI2
Выбор HDMI 2 в качестве источника входного сигнала.
DVI
Выбор DVI-D в качестве источника входного сигнала.
