Vivitek DU9800Z [28/69] Регулировка угла
![Vivitek DU9800Z [28/69] Регулировка угла](/views2/1836614/page28/bg1c.png)
27
UМ98001217RU00
Левая сторона
-150 (-30%) 0 150 (30%)

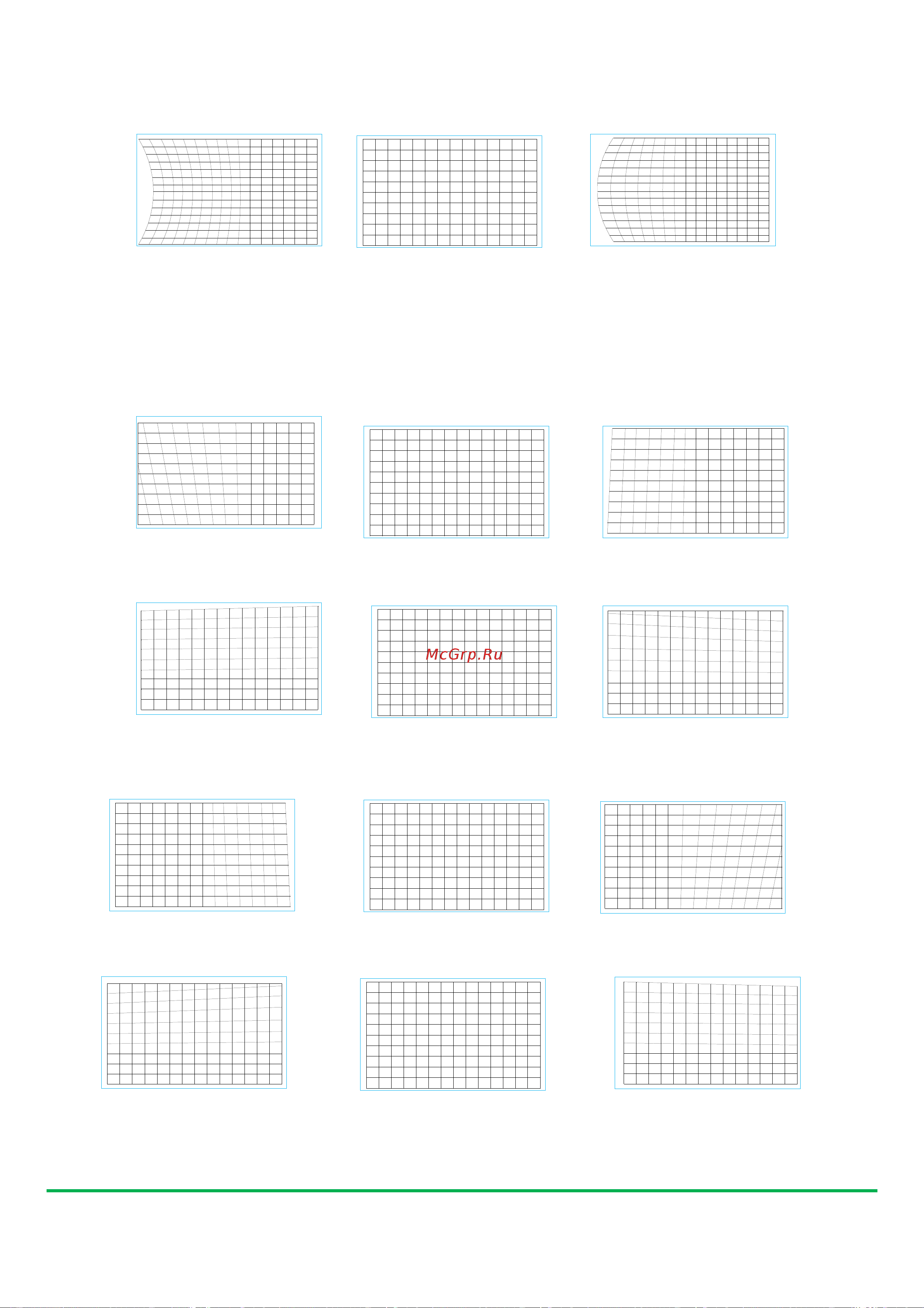

Регулировка угла
В некоторых случаях может возникнуть искажение в углу проекции.
В этом случае можно использовать функцию регулировки угла для корректировки искажений по углам.
Пожалуйста, смотрите иллюстрацию, приведенную ниже.
Верхний левый угол (Top-Left Corner)
Горизонтальная плоскость
-192 (пикселя) 0 192 (пикселя)
Вертикальная плоскость
-120 (пикселей) 0 120 (пикселей)
Верхний правый угол (Top Right Corner)
Горизонтальная плоскость
-192 (пикселя) 0 192 (пикселя)
Вертикальная плоскость
-120 (пикселей) 0 120 (пикселей)
