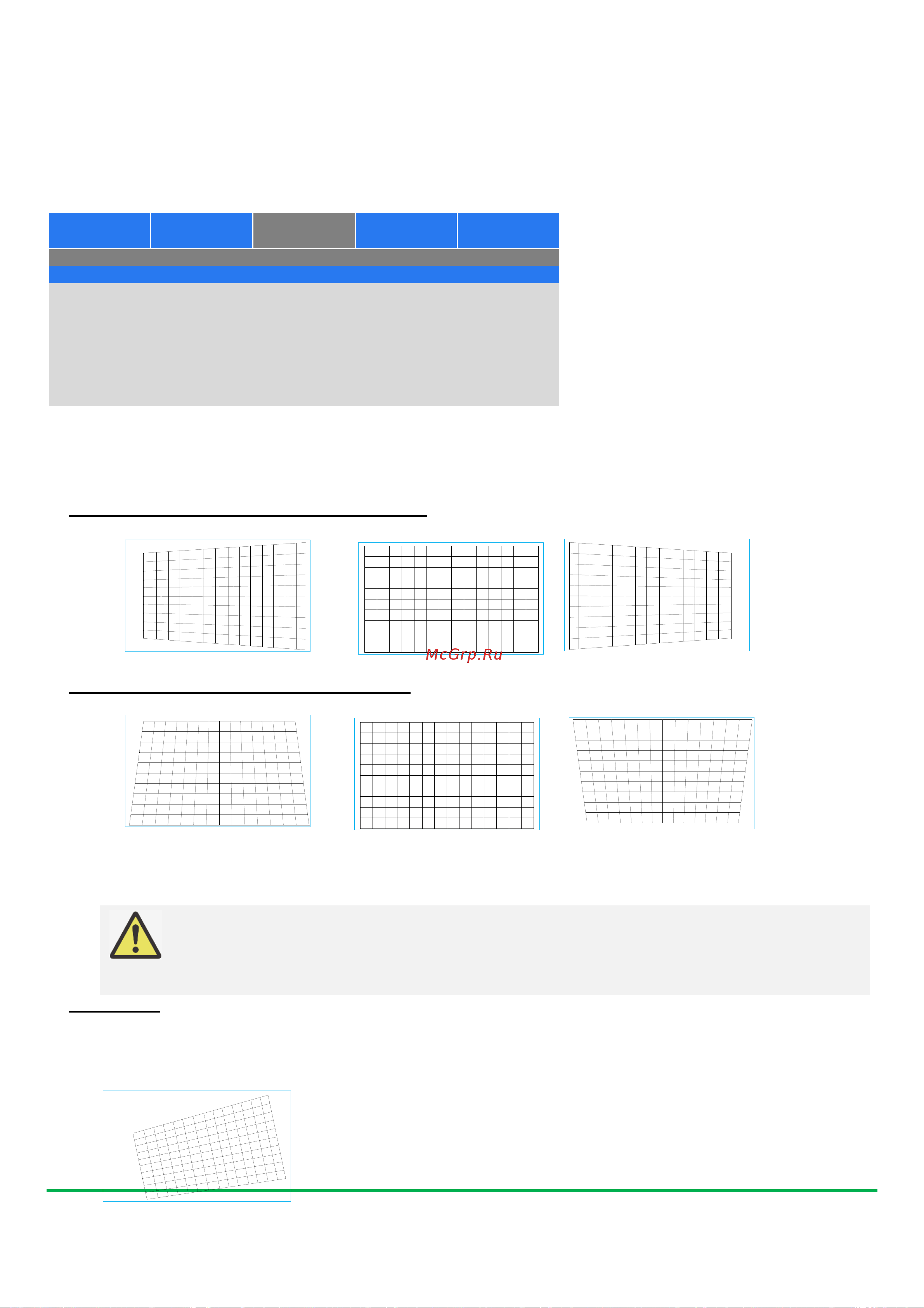

Коррекция геометрического искажения
Когда изображение проецируется на изогнутую поверхность или на экран, расположенный под углом,
изображения могут искажаться. Вы можете использовать новейшую программу геометрической коррекции
от Vivitek для регулировки изображения, чтобы оно выглядело визуально правильно при проецировании
на неплоский экран или под углом. Ниже показаны комбинации функций, предусмотренные в подменю каждой
опции геометрической коррекции.
Трапецеидальное искажение (Keystone)
Выберите опцию коррекции трапецеидального искажения (Keystone), а затем используйте кнопки ◄ или ►,
чтобы исправить искажения; регулируемые значения в горизонтальной и вертикальной коррекции составляют ±30.
Иллюстрация указана ниже.
Горизонтальное трапецеидальное искажение:
-600 (-60°) 0 600 (60°)
Вертикальное трапецеидальное искажение:
-400 (-40°) 0 400 (40°)
Помимо корректировки вертикального и горизонтального трапецеидальных искажений по отдельности, можно
использовать комбинации корректировки вертикального и горизонтального трапецеидальных искажений.
В данном случае эффективный рабочий диапазон может быть ограничен.
Примечание:
Вышеуказанный регулируемый диапазон предусмотрен на случай регулировки одного
измерения, регулируемый диапазон комбинации вертикального и горизонтального
трапецеидальных искажений узкий по сравнению с диапазоном регулировки одного
измерения.
Вращение:
После корректировки вертикального и горизонтального трапецеидальных искажений при необходимости
предусмотрена функция вращение изображения (Rotation). Данная функция доступна только при
корректировке вертикального или горизонтального трапецеидальных искажений. Используйте кнопки ◄ или ►
для поворота изображения по часовой стрелке или против часовой стрелки.
Warp
● Keystone
↩
／►
○ Protation
↩
／►
○ Pincushion / Brrel
↩
／►
○ Arc
↩
／►
○ Top Left Corner
↩
／►
○ Top Right Corner
↩
／►
○ Bottom Left Corner
↩
／►
○ Borrom Right Corner
↩
／►
