34
UМ98001217RU00

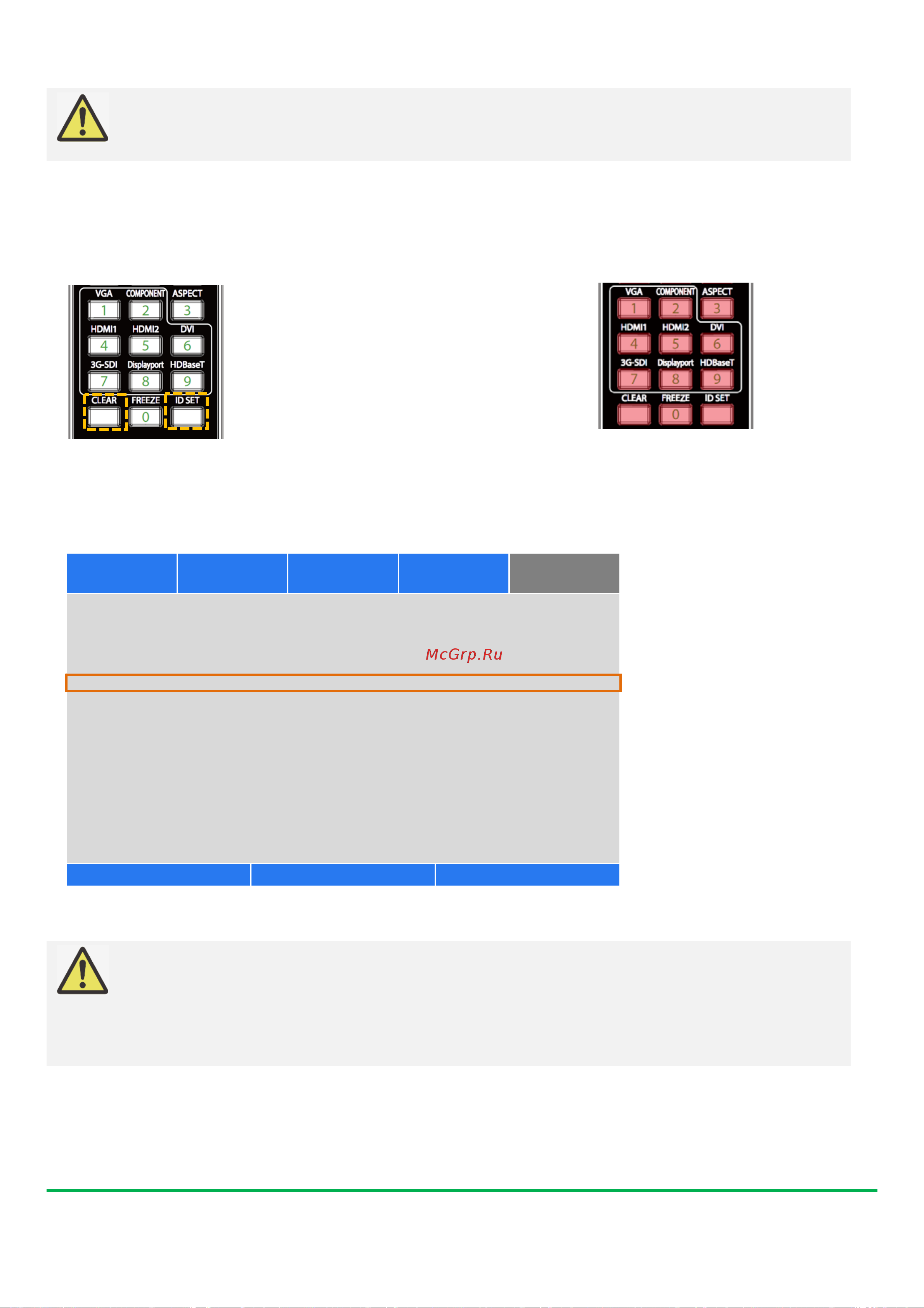

Примечание:
При установке идентификационного номера прежний номер будет удален; Вы можете задать
номер напрямую, если Вы хотите задать новый идентификационный номер для пульта
дистанционного управления.
Удалить идентификационный номер пульта дистанционного управления
При установке идентификационного номера прежний номер будет удален; вы можете нажать кнопку «настройка
идентификационного номера» (ID SET) и кнопку «удалить» (CLEAR), чтобы удалить номер пульта дистанционного
управления.
Одновременно нажмите кнопку «настройка идентификационного номера»
(ID SET) и кнопку «удалить» (CLEAR).
Подсветка кнопок мигнет один раз.
Проверка идентификационного номера проектора и пульта дистанционного управления
Идентификационный номер проектора и пульта дистанционного управления можно проверить через меню
обслуживания (SERVICE) как показано ниже на рисунке.
Символ «X» означает, что функция не активирована; число 26 является текущим идентификационным номером
(ID) пульта дистанционного управления
Примечание:
Функция установки идентификационного номера панели управления проектора доступна, когда
параметр включен (On), и проводной пульт дистанционного управления не подключен к гнезду
провода пульта ДУ.
Если параметр активации идентификационного номера панели управления установлен на
«выкл.» (Off), то проектор может получать любой сигнал управления от пульта ДУ, даже если
идентификационный номер установлен в пульте дистанционного управления.
Model DU9800Z
Serial Number C712XXXXX01322
Software Version 1 ME11s-SE04-FE19
Software Version 2 LE02-18-RE02-3092
Control / Remote ID X / 26
Active Source HDMI 2
Singnal Format 1290x1200@50Hz
H/V Refresh Rate 61.816 KHz /49.93 Hz
Pixel Clock 158.242 MHz
Light Time 00048 HRs
Thermal Status
↩
／
►
Factory Restet
↩
／
►
SERVICE
Scroll ▲▼Item Adjust ◄►EXIT = Back
INPUT PICTURE ALIGNMENT CONTROL
