51
UМ98001217RU00
проецируемого изображения.
Цифровой сигнал панорамного изображения/Digital Plan: При помощи кнопки ▼ или ▲ выполняется
перемещение проецируемого изображения по горизонтали. Эта функция доступна, только при увеличении
проецируемого изображения.
Цифровой сигнал развертки изображения/Digital Scan: При помощи кнопки ▼ или ▲ выполняется
перемещение проецируемого изображения по вертикали. Эта функция доступна, только при увеличении
проецируемого изображения.
Сброс/Reset: Параметр будет сброшен до значения по умолчанию.
Искажение/Warp
Эта функция используется для устранения искажения изображения.
Трапецеидальное искажение/Keystone: При помощи кнопки ▲ или ▼выполняется корректировка
горизонтального искажения, а при помощи кнопки ▲или▼ выполняется корректировка вертикального
искажения.
Вращение/Rotation: При помощи кнопки ▲ или ▼выполняется корректировка неправильного угла
изображения.
Подушкообразное / Бочкообразное искажение/Pincushion/Barrel: При помощи кнопки ▲ или ▼выполняется
корректировка подушкообразного / бочкообразного
искажения.
Верхний левый угол/Top Left Corner: При помощи кнопки ▲ или ▼выполняется корректировка искажения в
верхнем левом углу изображения.
Верхний правый угол/Top Right Corner: При помощи кнопки ▲ или ▼выполняется корректировка искажения
в верхнем правом углу изображения.
Нижний левый угол/Bottom Left Corner: При помощи кнопки ▲ или ▼выполняется корректировка искажения
в нижнем левом углу изображения.
Нижний правый
угол/Bottom Right Corner: При помощи кнопки ▲ или ▼выполняется корректировка
искажения в нижнем правом углу изображения.

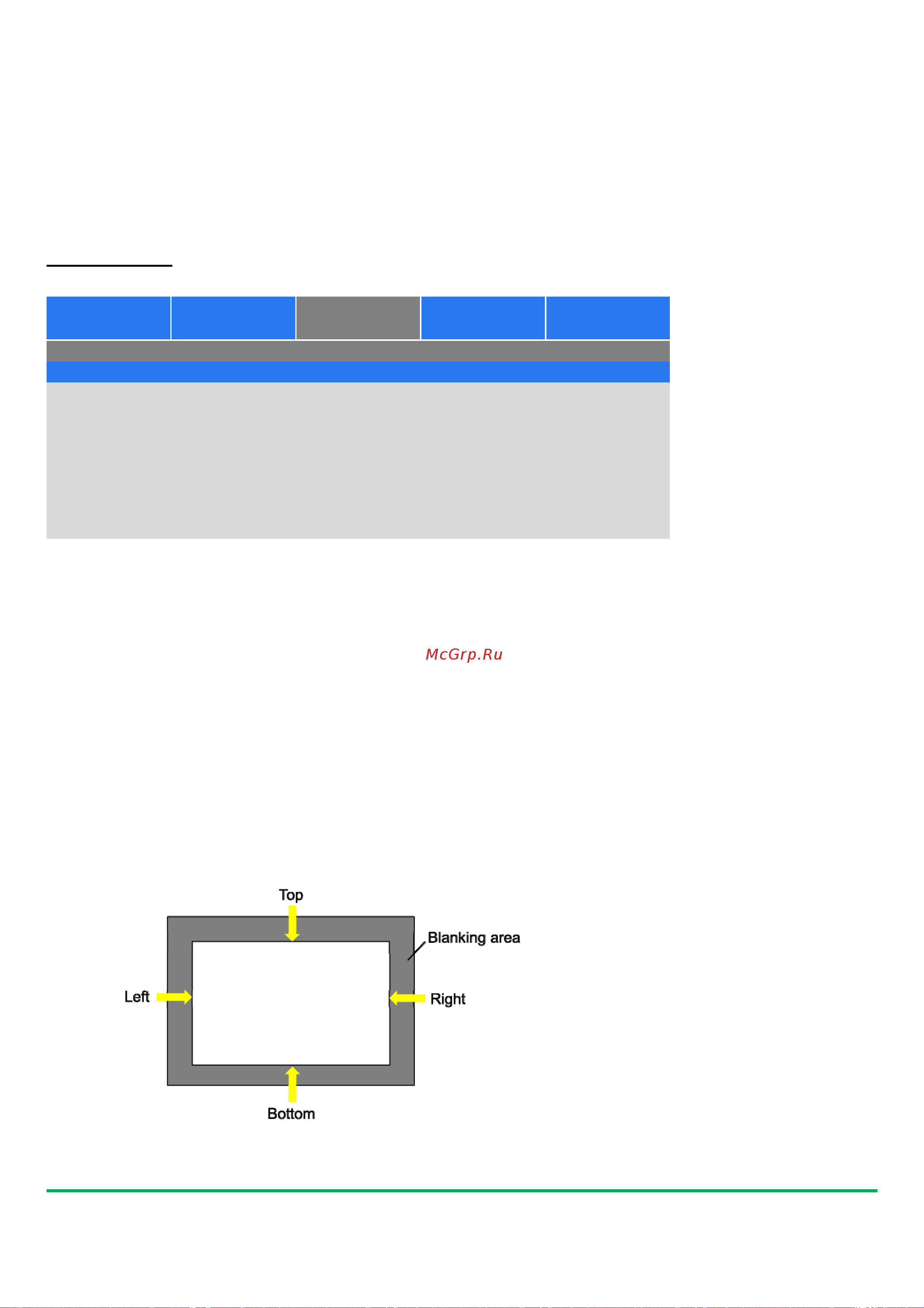

Затемнение/Blanking: Эта функция позволяет регулировать края изображения и скрывать лишние участки
проекции.
Сверху/Top: При помощи кнопки ▲ или ▼выполняется регулировка верхнего участка гашения
на проектируемом изображении.
Warp
● Keystone
↩
／►
○ Protation
↩
／►
○ Pincushion / Brrel
↩
／►
○ Arc
↩
／►
○ Top Left Corner
↩
／►
○ Top Right Corner
↩
／►
○ Bottom Left Corner
↩
／►
○ Borrom Right Corner
↩
／►
INPUT PICTURE ALIGNMENT CONTROL SERVICE
