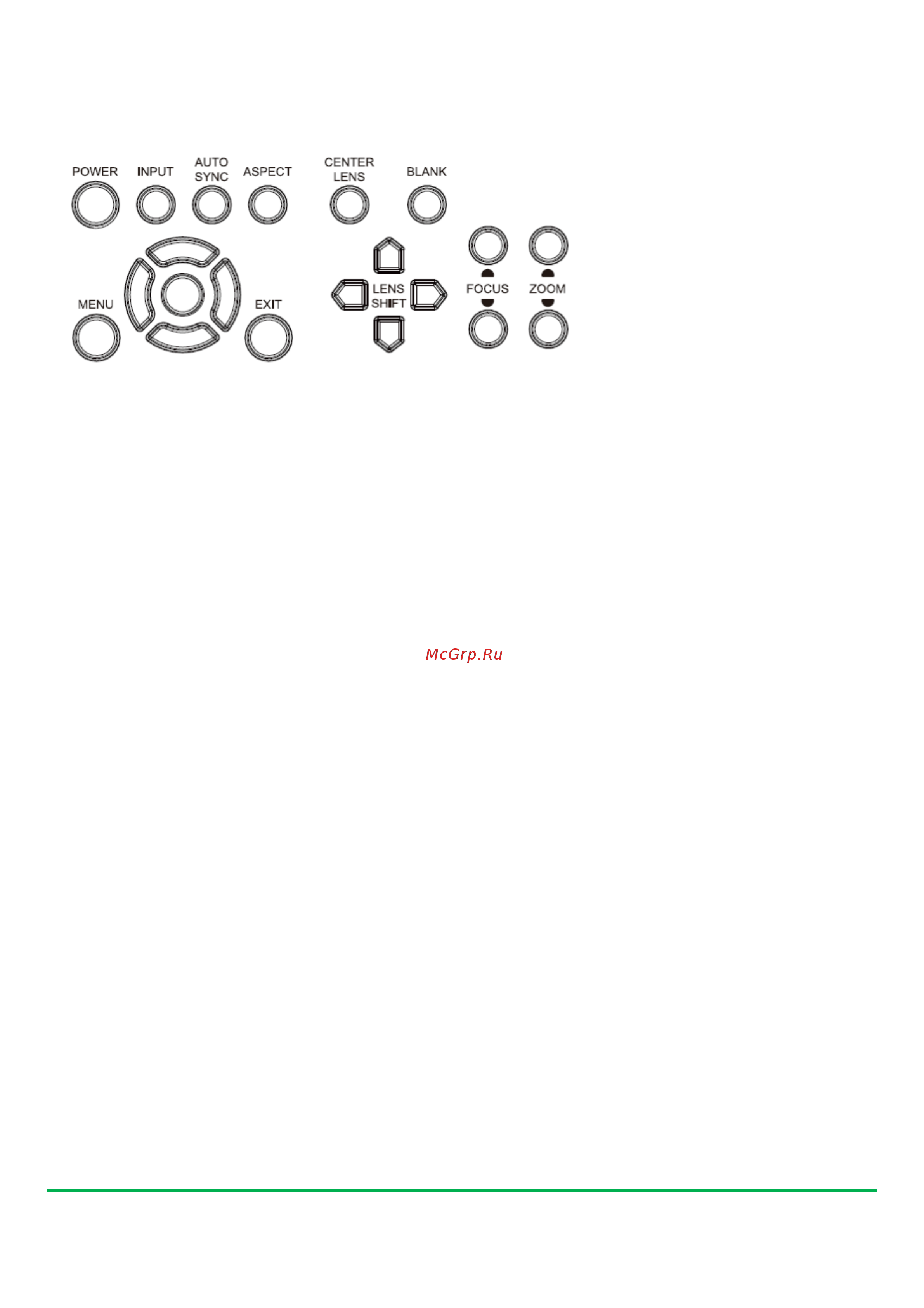

Панель управления
ПИТАНИЕ (POWER)
Кнопка для включения/выключения проектора.
ВХОД (INPUT)
Кнопка для выбора входного сигнала. HDMI, DVI,
VGA, компонент... и т.д.
АВТОМАТИЧЕСКАЯ СИНХРОНИЗАЦИЯ
(AUTO SYNC)
Выполнение автоматической синхронизации сигнала.
СООТНОШЕНИЕ (ASPECT)
Для изменения соотношения ширины и высоты
отображаемого изображения, нажатием кнопки
выбираются дальнейшие настройки соотношения.
МЕНЮ (MENU)
Кнопка для отображения или скрытия экранного
меню.
Вверх/Вниз/
Влево/Вправо (UP/Down/Left/Right)
Кнопка для выбора опции экранного меню.
ВВОД (ENTER)
Кнопка для выбора параметров или подтверждения
изменения параметров.
ВЫХОД (EXIT)
Кнопка для возврата в меню на прежнем уровне или
выхода из экранного меню.
ЦЕНТРИРОВАНИЕ ОБЪЕКТИВА (CENTER LENS)
Нажатием кнопки выполняется центрирование
объектива и калибровка параметров смещения
объектива, фокусировки и изменения масштаба.
Примечание: функция памяти
объектива требует
точной настройки параметров объектива. Следует
центрировать объектив каждый раз после его
установки.
ФОН (Blank)
Кнопка для временного отключения изображения
СДВИГ ОБЪЕКТИВА (LENS SHIFT)
Четыре кнопки для выбора расположения
проецируемого изображения
ФОКУСИРОВКА (FOCUS)
Используйте кнопку, чтобы настроить фокусировку
проецируемого изображения.
МАСШТАБИРОВАНИЕ (ZOOM)
Кнопка для увеличения /уменьшения проецируемого
изображения.
