Vivitek DU9800Z [34/69] Использование идентификационного номера элемента управления для использования нескольких проекторов
![Vivitek DU9800Z [34/69] Использование идентификационного номера элемента управления для использования нескольких проекторов](/views2/1836614/page34/bg22.png)
33
UМ98001217RU00

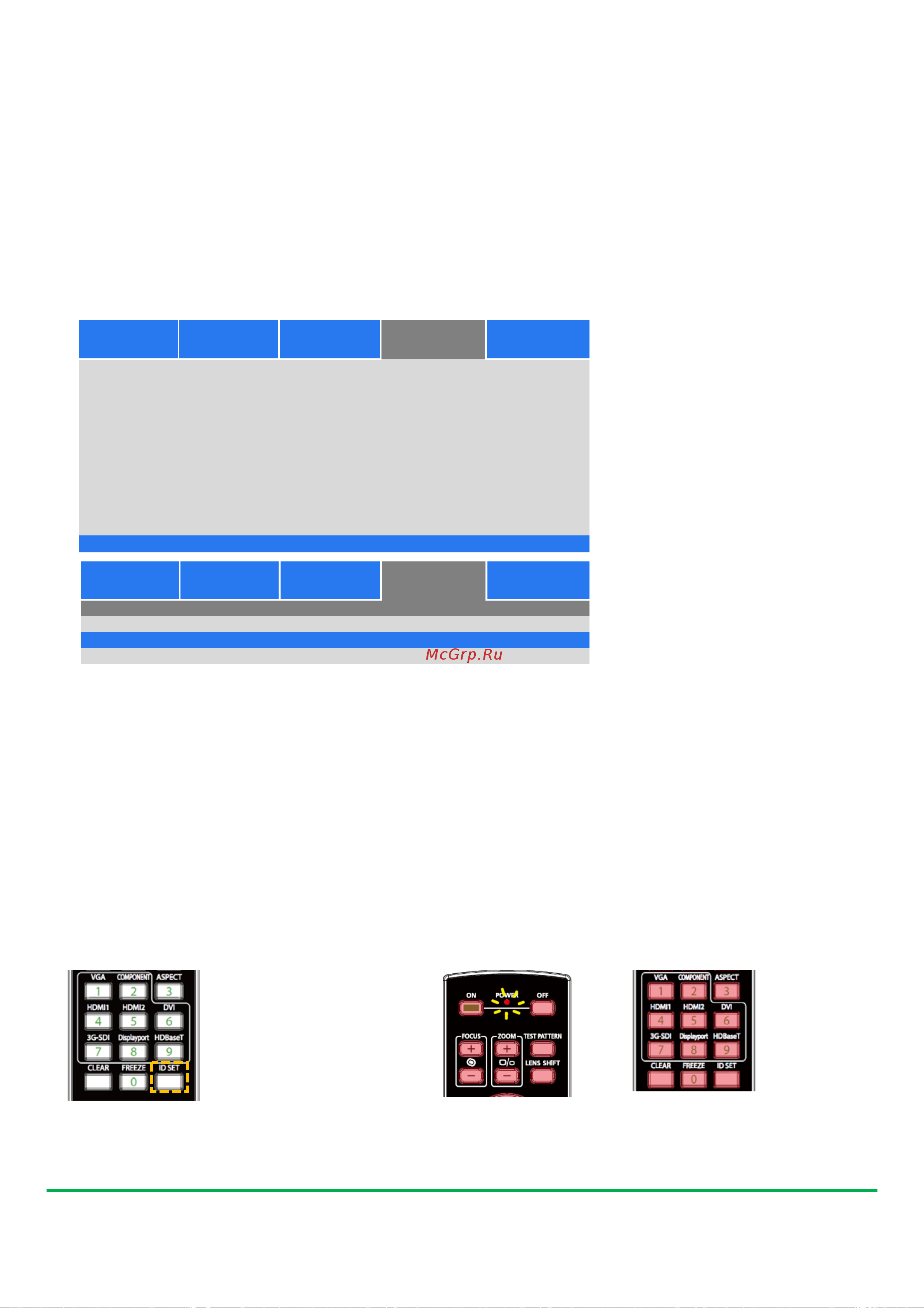

Использование идентификационного номера элемента управления для использования
нескольких проекторов
При установке более чем одного проектора в комнате, проекторы могут получать сигнал управления
одновременно. В этом случае можно использовать функцию идентификационного номера элемента управления
для идентификации проектора и пульта дистанционного управления для эксплуатации соответствующего
проектора. Для настройки идентификационного номера для проектора и пульта дистанционного управления
выполните пошаговые инструкции, указанные ниже.
Установите идентификационный номер проектора
1. Активируйте функцию идентификационного номера элемента управления проектором через меню «элемент
управления -> инфракрасный пульт ДУ -> активировать функцию идентификационного номера элемента
управления» (CONTROL->Infrared Remote->ID Control Enable), как указано на рисунке ниже.
Окно сообщения отображается для подтверждения активации идентификационного номера элемента
управления после выбора опции «Вкл.» (ON), пожалуйста, нажмите кнопку «ОК», чтобы подтвердить или
кнопку «Отменить» (Cancel), чтобы пропустить опцию.
2. Установка идентификационного номера элемента управления
Выберите «Параметр идентификационного номера элемента управления» (Control ID Number) затем нажмите
«Ввод» (Enter), используйте кнопку ► для увеличения номера или кнопку ◄ для уменьшения номера.
Этот параметр доступен при активации идентификационного номера элемента управления проектора.
Установить идентификационный номер пульта дистанционного управления
Нажмите
и удерживайте кнопку «настройка идентификационного номера» (ID SET) на пульте дистанционного
управления около 5 секунд, индикатор питания будет периодически мигать. Нажмите две цифры, чтобы задать
желаемый идентификационный номер, каждое нажатие должно выполняться плавно. Индикатор питания
замигает, когда на пульте ДУ выполнится подтверждение установки параметра.
Нажмите и удерживайте кнопку «настройка
идентификационного номера» (ID SET) около 5 секунд
Мигает индикатор питания
(POWER)
Введите две цифры для установки
идентификационного номера
Language
Projection Mode
Cooling Condition
High Altitude Auto
Auto Power Off < Off >
Auto Power On < Off >
Network
Light Power
Custom Power Level
Background Logo
Startup Logo < On >
Infrard Remote
↩
／
►
↩
／►
↩
／
►
↩
／
►
Normal
↩
／
►
92%
English
↩
／
►
Auto
↩
／►
Front
↩
／►
INPUT PICTURE ALIGNMENT CONTROL SERVICE
Infrared Remote
Remote Sensor
ID Control Enable On
Control ID Number 2
↩
／
►
On
↩
／►
↩
／
►
INPUT PICTURE ALIGNMENT CONTROL SERVICE
