Vivitek DU9800Z [37/69] Подключение оборудования
![Vivitek DU9800Z [37/69] Подключение оборудования](/views2/1836614/page37/bg25.png)
36
UМ98001217RU00
Подключение оборудования
Следуйте приведенным ниже инструкциям для подключения проектора DU9800Z к источнику видео, внешнего
оборудования управления (если таковые имеются). При подключении оборудования, используйте
соответствующий сигнальный кабель для подключения к источнику сигнала и убедитесь, что кабель надежно
подключен. Затяните гайку на соединении и подключите оборудование источника сигнала к проектору, как
показано на рисунке ниже.

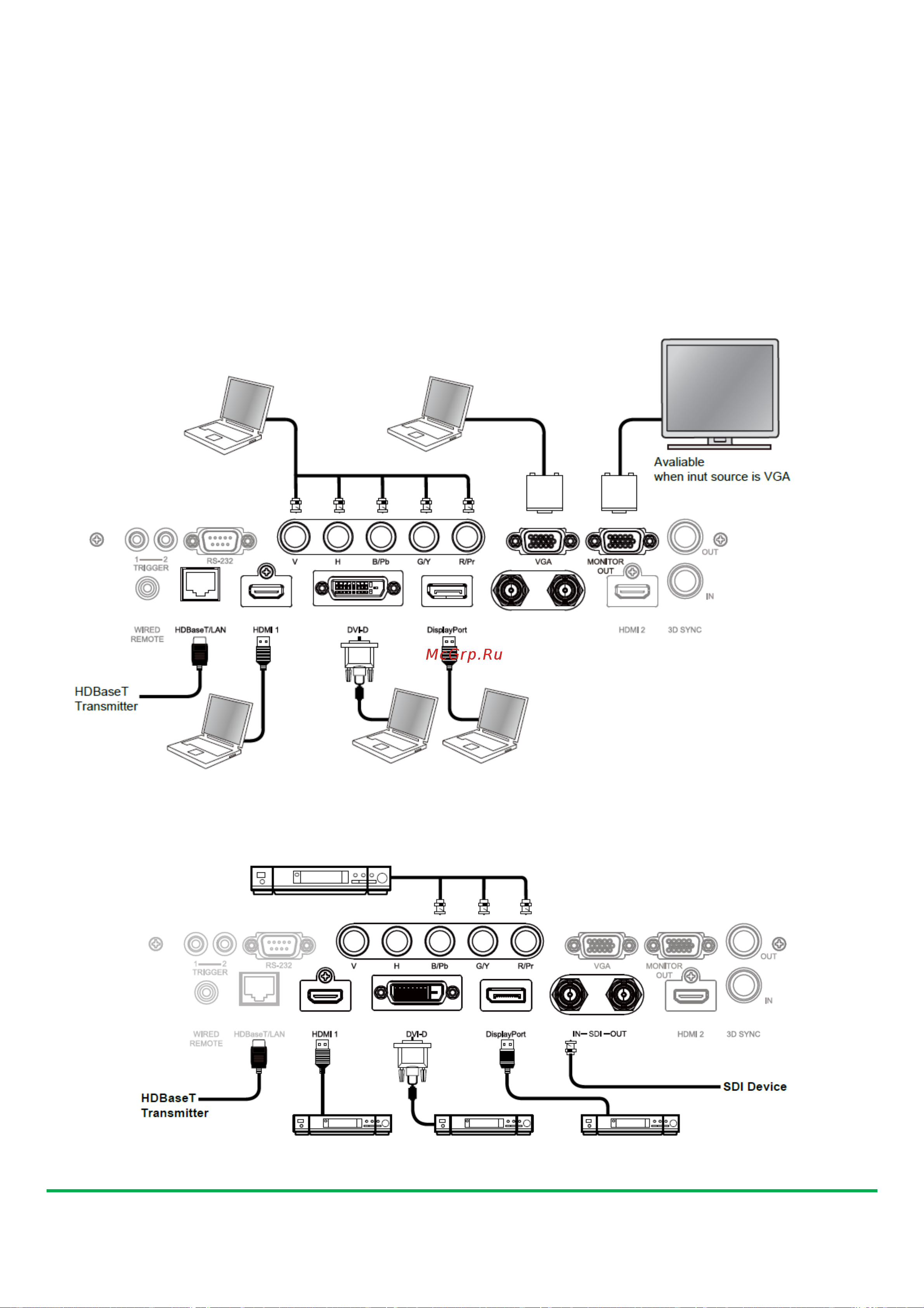

Подключение к компьютеру
Вы можете подключить ПК для подачи сигнала на проектор через кабели DVI-D, HDMI, DisplayPort, VGA или
RGBHV (BNC). При необходимости подключения VGA, подключите кабель VGA к внешнему дисплею для
одновременного вывода на дисплей проецируемого изображения.
Подключение видеоустройства
Подключение видеооборудования к входному порту проектора через DVI-D, HDMI и через компонентный
видеоразъем.
