Vivitek DU9800Z [63/69] Конфигурации разъемов
![Vivitek DU9800Z [63/69] Конфигурации разъемов](/views2/1836614/page63/bg3f.png)
62
UМ98001217RU00

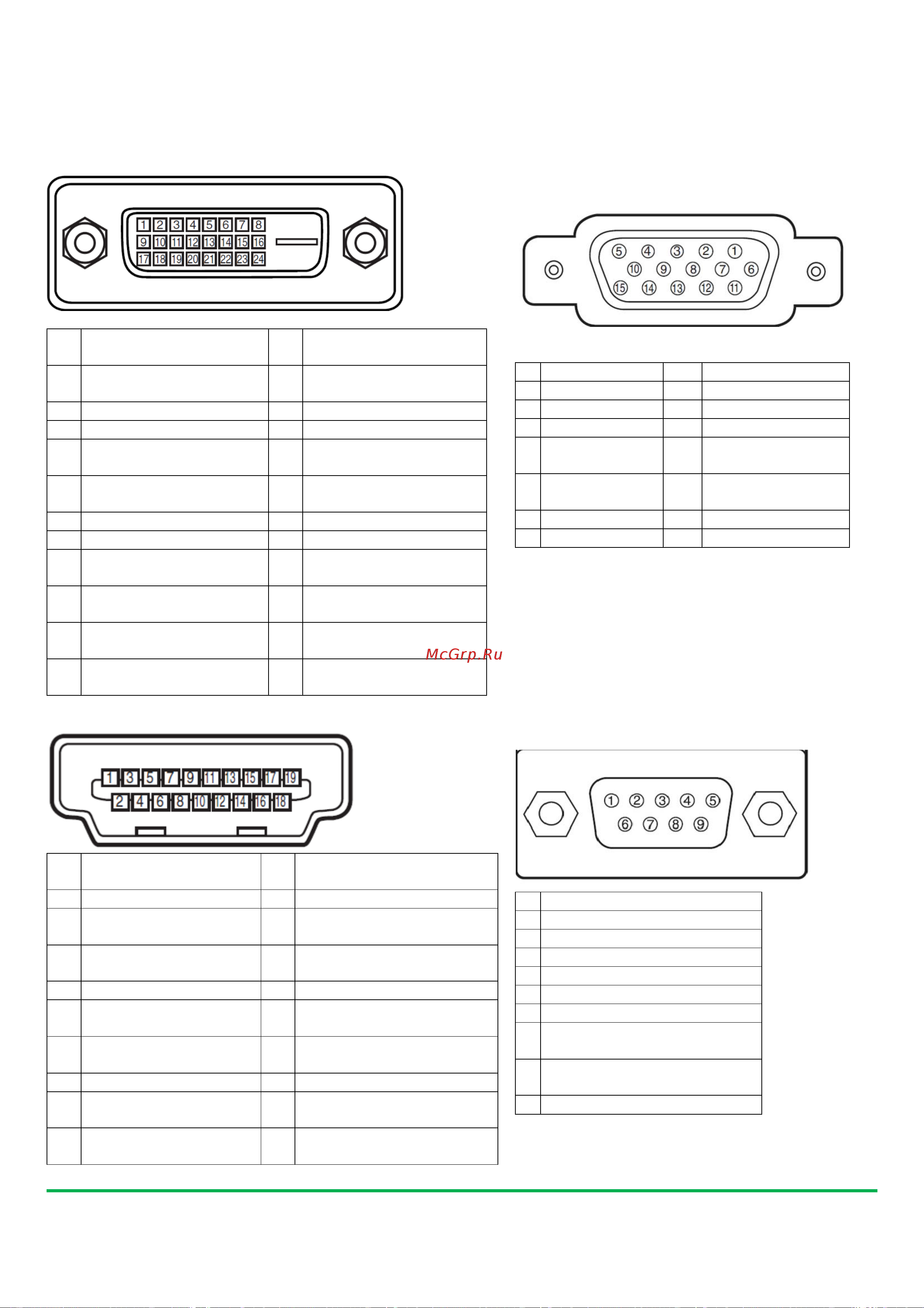

Конфигурации разъемов
Разъем DVI-D
1 T.M.D.S. Данные 2 –
Вход
13 N.C
2 T.M.D.S. Данные 2 +
Вход
14 P5V
3 Заземление 15 Заземление
4 N.C 16 HPD
5 N.C 17 T.M.D.S. Данные 0 –
Вход
6 SCL 18 T.M.D.S. Данные 0 +
Вход
7 SDA 19 Заземление
8 N.C 20 N.C
9 T.M.D.S. Данные 1 –
Вход
21 N.C
10 T.M.D.S. Данные 1 +
Вход
22 Заземление
11 Заземление 23 T.M.D.S. Отсчет +
Вход
12 N.C 24 T.M.D.S. Отсчет –
Вход
Разъем VGA (D-sub 15-контактный)
Вход
1 Красный вход 9 P5V
2 Зеленый вход 10 ЗАЗЕМЛЕНИЕ
3 Синий вход 11 ЗАЗЕМЛЕНИЕ
4 N.C 12 VGA_SDA
5N.C 13 Горизонтальная
синхронизация
6 ЗАЗЕМЛЕНИЕ 14 Горизонтальная
синхронизация
7 ЗАЗЕМЛЕНИЕ 15 VGA_SCL
8 ЗАЗЕМЛЕНИЕ 16 ЗАЗЕМЛЕНИЕ
HDMI (19 контактный тип A)
1 T.M.D.S. Данные 2 –
Вход
11 Заземление
2 Заземление 12 T.M.D.S. Отсчет C – вход
3 T.M.D.S. Данные 2 –
Вход
13 СЕС
4 T.M.D.S. Данные 1 –
Вход
14 N.C
5 Заземление 15 SCL
6 T.M.D.S. Данные 1 –
Вход
16 SDA
7 T.M.D.S. Данные 0 –
Вход
17 Заземление
8 Заземление 18 P5V
9 T.M.D.S. Данные 0 –
Вход
19 HPD
10 T.M.D.S. Отсчет C +
вход
Последовательный интерфейс управления
(RS-232, D-sub 9 контактный разъем)
Серийный номер:
1N.C
2RXD
3TXD
4N.C
5 Земля
6N.C
7 Короткий с 8-контактным
разъемом
8 Короткий с 7-контактным
разъемом
9N.C
