Vivitek DU9800Z [23/69] Настройка режима проекции
![Vivitek DU9800Z [23/69] Настройка режима проекции](/views2/1836614/page23/bg17.png)
22
UМ98001217RU00
Настройка режима проекции

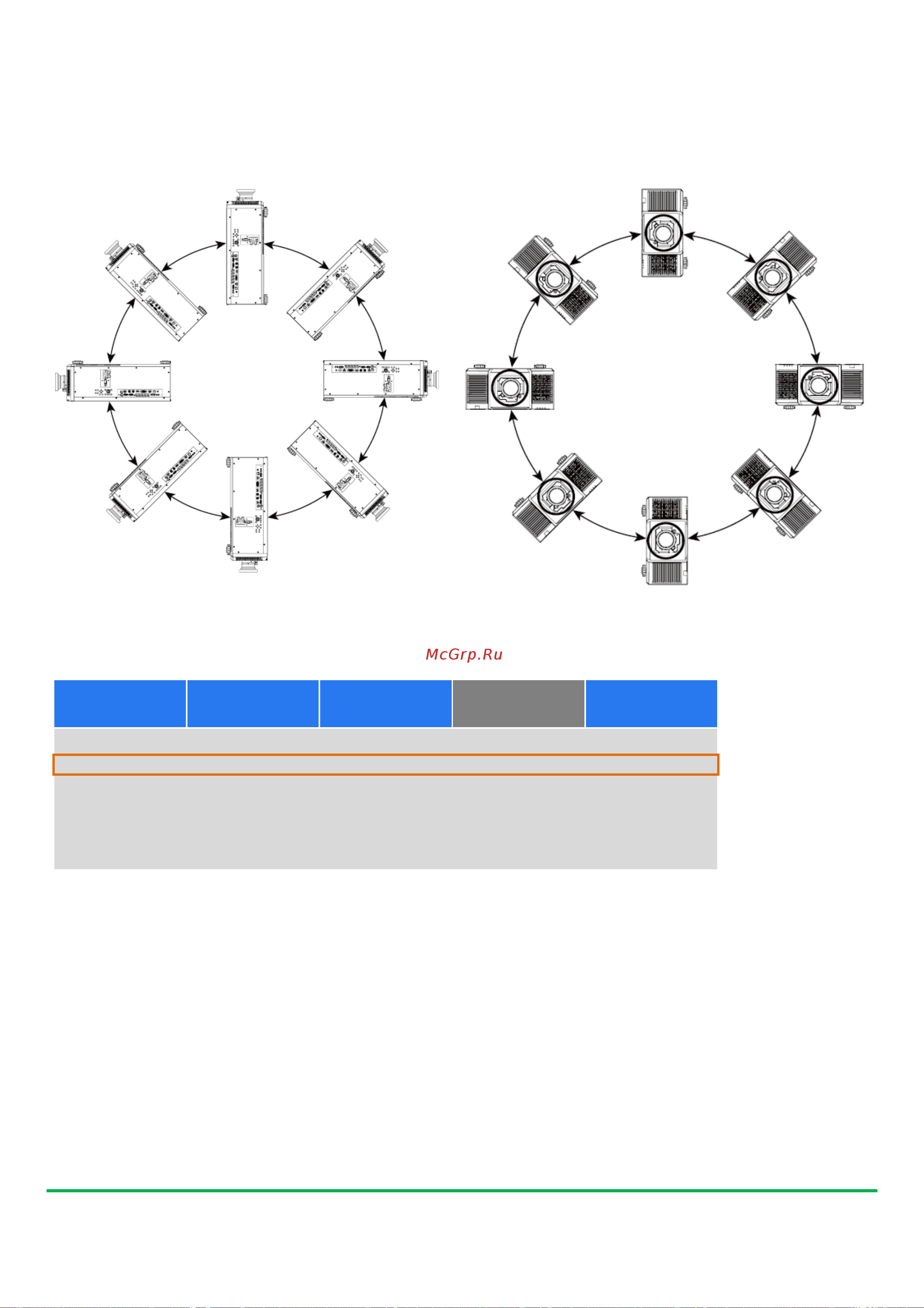

Конструкция проектора DU9800Z позволяет устанавливать его под любым углом, устанавливать на стол, крепить
на потолок, устанавливать в портретный режим или под углом, как показано на рисунке ниже.
Вы можете изменить направление изображения, используя режим проекции. Проектор имеет механизм
автоматизированного охлаждения, который автоматически регулирует вентилятор в соответствии с режимом
проекции
Используйте
кнопки ◄ или ► для выбора режима проекции, чтобы повернуть проецируемое изображение
с учетом установки устройства или направления просмотра. Выбор параметров указан ниже.
Автоматический режим фронтальной проекции (Auto-Front): Включите датчик ориентации, чтобы
автоматически изменить направление изображения.
Установка на рабочем столе и фронтальная проекция (Front Desktop): Установка проектора на рабочем
столе и проекция изображения
по направлению вперед.
Установка на рабочем столе для проекции на просвет (Rear Desktop): Установка проектора на рабочем
столе и проекция изображения с задней стороны экрана.
Монтаж на потолке и фронтальная проекция (Front Ceiling): Монтаж на потолке и проекция изображения
по направлению вперед.
Монтаж на потолке и проекция на просвет (Rear Ceiling): Монтаж на потолке и
проекция изображения
с задней стороны экрана.
Language
↩
／
►
Projection Mode
↩
／►
High Altitude
↩
／►
Auto Power Off
Auto Power On
Network
↩
／►
INPUT PICTURE ALIGNMENT CONTROL SERVICE
English
Front Desktop
Auto
< Off >
< Off >
