14
UМ98001217RU00
3G-SDI
Выбор 3G-SD в качестве источника входного сигнала.
DisplayPort
Выбор DisplayPort в качестве источника входного сигнала.
HDBaseT
Выбор HDBaseT в качестве источника входного сигнала.
УДАЛИТЬ (CLEAR)
Удаление установленного идентификационного номера пульта
дистанционного управления; смотрите раздел «Использование
идентификационного номера при применении нескольких проекторов»
на странице 31.
ПАУЗА (FREEZE)
Пауза/отмена паузы проецируемого изображения.
УСТАНОВКА ИДЕНТИФИКАЦИОННОГО НОМЕРА (ID SET)
Установка
идентификационного номера для дистанционного
управления; см. раздел «Использование идентификационного номера
при применении нескольких проекторов» на странице 26.
Гнездо для кабеля
дистанционного управления
Подключение к разъему проводного
пульта дистанционного управления
на проекторе

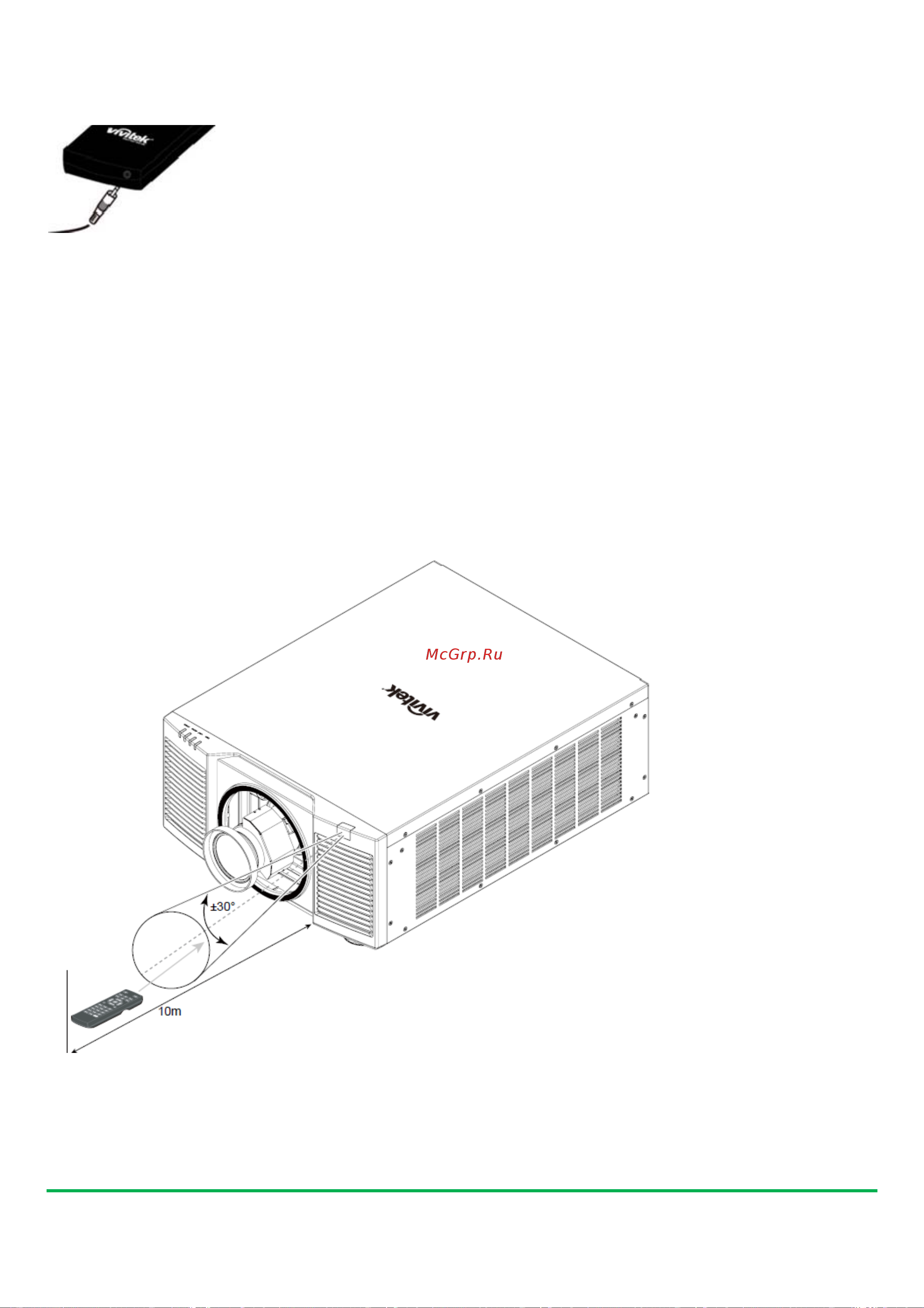

Радиус действия пульта дистанционного управления
Для управления проектором в пульте дистанционного управления используется инфракрасное излучение.
Нет необходимости располагать пульт дистанционного
управления непосредственно рядом с проектором.
Если не держать его перпендикулярно боковой или задней частям проектора, пульт будет отлично работать
в радиусе до 10 метров (2 футов) и 15 градусов выше или ниже уровня проектора. Если проектор не реагирует
на команды пульта дистанционного управления, следует подойти ближе.
