Демонтаж установленного объектива

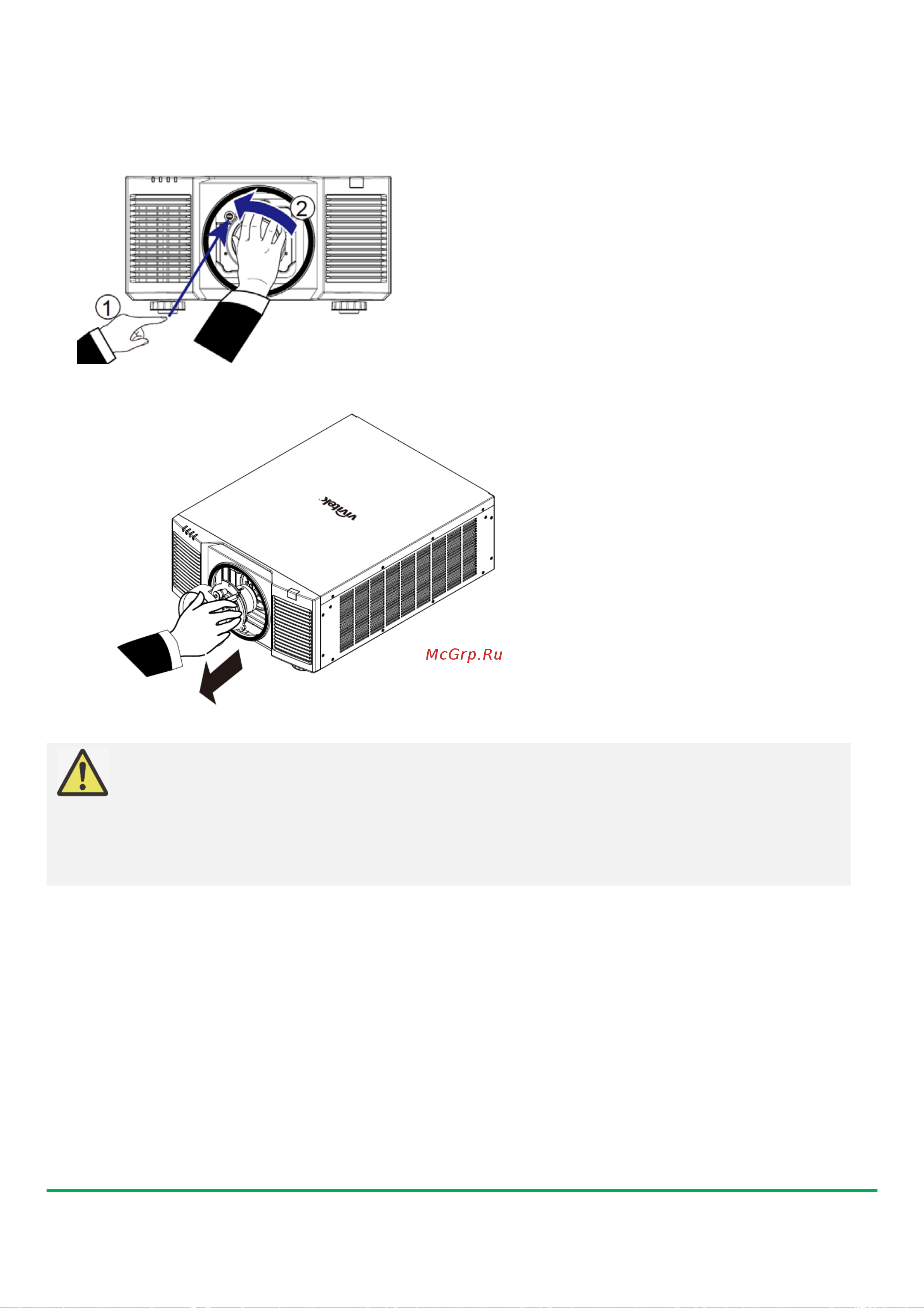

1. Нажмите кнопку LENS RELEASE (разблокировка объектива) до упора и поверните объектив против часовой
стрелки. Установленный объектив отсоединится.
2. Медленно вытяните этот объектив.
Важная информация:
При установке объектива в проектор следует убедиться, что колпачок объектива с обратной
стороны дополнительного объектива снят, прежде чем установить дополнительный объектив
в проектор. Не снятый колпачок может стать причиной повреждения проектора и объектива.
В отверстии для объектива проектора имеется один переключатель безопасности для
предотвращения повреждений лазерным лучом. Проектор нельзя включить, если проецирующий
объектив не установлен либо установлен неправильно. Перед включением проектора следует
убедиться, что объектив установлен правильно
