Положение/Position

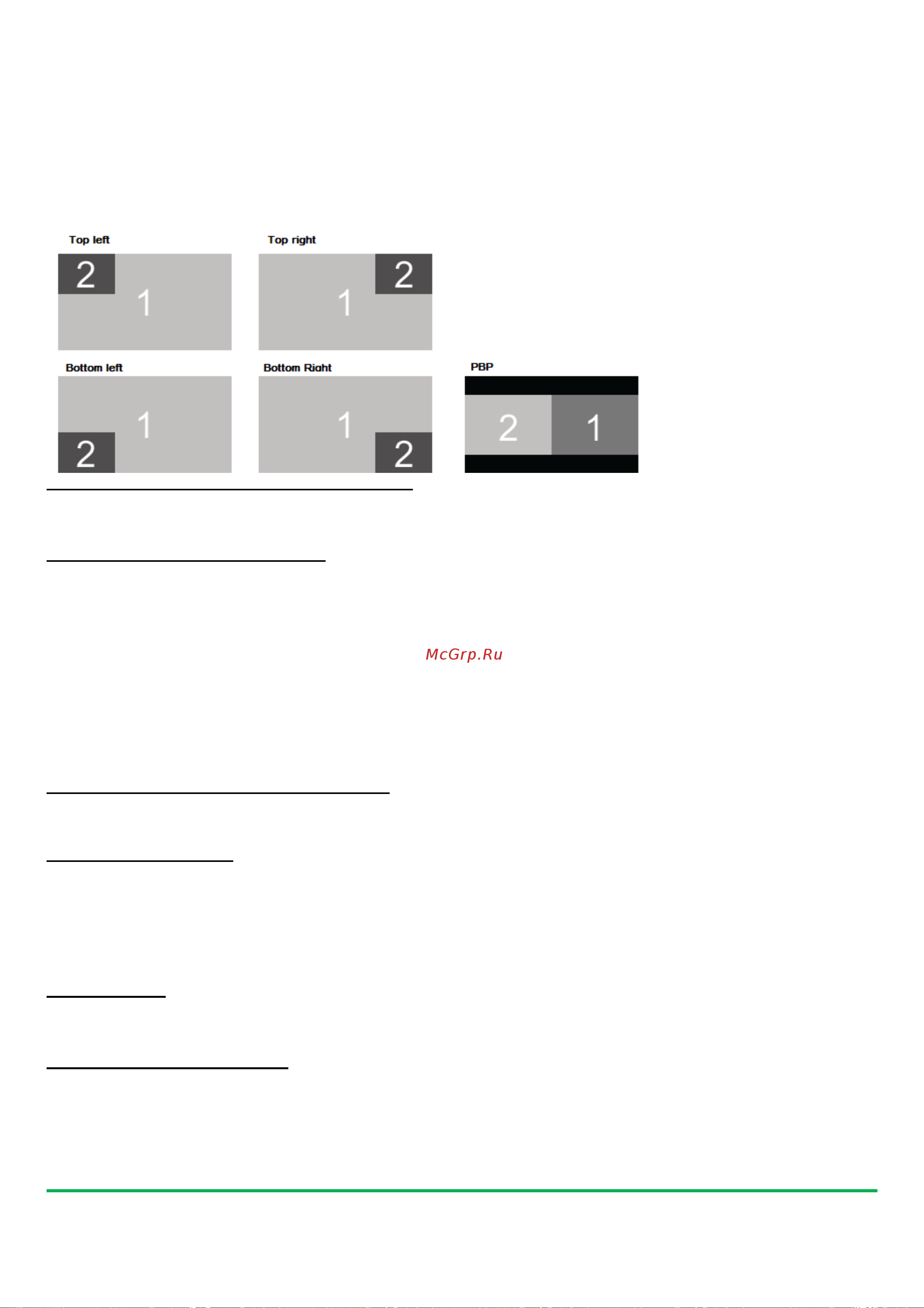

Найдите соответствующее место для проецирования окна функции PIP (картинка в картинке).
Вверху слева/Top Left: Вывод вторичного изображения в верхнюю левую часть экрана.
Внизу слева/Bottom Left: Вывод вторичного изображения в нижнюю левую часть экрана.
Вверху справа/Top Right: Вывод вторичного изображения в верхнюю правую часть экрана.
Внизу справа/Bottom Right: Вывод вторичного изображения в нижнюю правую часть
экрана.
Функция PBP (картинки рядом): Вывод вторичного изображения рядом с главным изображением, главный
экран принимает такой же размер, как вторичное изображение.
Источник автоматического режима/Auto Source
При включении функции автоматического режима (Auto Source On) проектор автоматически выполняет поиск
входного сигнала.
Цветовое пространство/Color Space
Эта функция позволяет изменить соответствующее цветовое пространство для входного сигнала в большинстве
случаев, параметром по умолчанию является автоматический режим.
Автоматический режим/Auto: Проектор распознает входной сигнал и автоматически переключается на
соответствующее цветовое пространство.
YPbPr: Установка цветового пространства на МСЭ-R BT 601/ ITU-R BT 691.
YCbCr: Установка цветового пространства на МСЭ-R BT 709/ ITU-R BT 709.
RGB-PC: Использование цветового пространства RGB и установка значения черного
цвета на 0, 0, 0 RGB,
а значения белого цвета – на 255, 255, 255 RGB (если используется 8-битное изображение).
RGB-видео/RGB-Video: Использование цветового пространства RGB и установка значения черного
на 16, 16, 16 RGB, а белого – на 235, 235, 235 (если используется 8-битное изображение) для обеспечения
уровня яркости, определенного в стандарте цифровых компонентных сигналов.
Соотношение длины и ширины/Aspect Ratio
Эта функция позволяет пользователю регулировать соотношение сторон изображения проекции нажатием кнопки
◄ или ►.
Каемка экрана/Overscan
По краям проецируемого изображения могут появляться искажения, или изображения могут иметь меньший
размер, чем проецируемое изображение; выберите параметр из приведенных ниже, чтобы скрыть искажения или
расширить изображение.
Выкл./Off: Отображение исходного изображения.
Обрезка/Crop: Сокрытие краев изображения
Масштабирование/Zoom: Расширение изображения для соответствия проецируемой площади.
Настройка VGA
Установите параметры «Общ. по горизонтали / Запуск в горизонтальном положении/ горизонтальная фаза и
запуск в вертикальном положении» (H Total, H Start, H Phase and V Star)t для сигнала VGA путем клавиши ввода
(ENTER).
Тестовый шаблон (Test Pattern)
Встроенные изображения предусмотрены для установки и регулировки. Вы можете выбрать опцию «тестовый
шаблон» в экранном меню или нажать кнопку «ТЕСТОВЫЙ ШАБЛОН» (TEST PATTERN) на пульте дистанционного
управления, чтобы показать тестовый шаблон. Нажмите кнопки
◄
или
►
для выбора шаблона или, чтобы закрыть
тестовый шаблон, снова нажмите кнопку выхода (EXIT). Предусмотренные виды тестового шаблона являются
следующими: белый, зеленый, сетчатое поле, цветовая панель, черный, синий, горизонтальный импульс, красный,
настроечная таблица и вертикальный импульс.
