Pioneer AVH-5300DVD [19/76] Connexion des appareils
![Pioneer AVH-5300DVD [19/76] Connexion des appareils](/views2/1008373/page19/bg13.png)

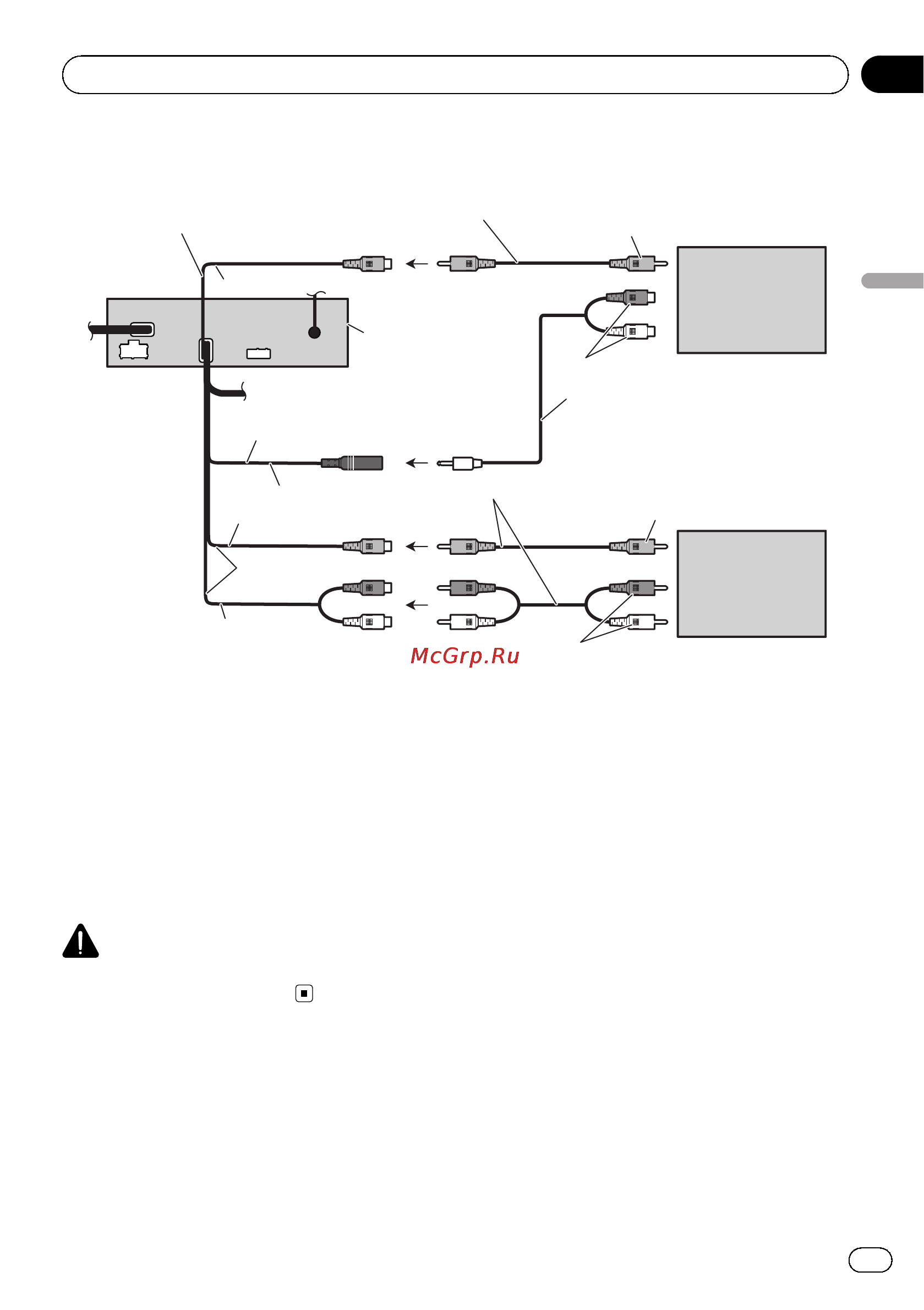

Lors de la connexion du composant vidéo externe et de l’écran
Appareil vidéo
externe (vendu
séparément)
Entrées audio
(AUDIO INPUT)
Entrée vidéo (VIDEO INPUT)
Écran muni de
prises d’entrée
Cinch (RCA) (vendu
séparément)
Sortie du moniteur arrière
(REAR MONITOR OUTPUT)
13 cm
Sortie audio arrière
(REAR MONITOR OUTPUT(AUDIO))
17 cm
13 cm
Vers l’entrée vidéo
À la sortie vidéo
Aux sorties audio
Aux entrées audio
Cet appareil
Câble à fiches mini
(vendu séparément)
Câbles à fiches Cinch (RCA)
(vendu séparément)
Câbles à fiches Cinch (RCA) (vendu séparément)
! Il est nécessaire de remplacer AV Input
par System Menu lors de la connexion du
composant vidéo externe.
Lors de l’utilisation d’un écran connecté à la sortie vidéo arrière
La sortie vidéo arrière et la sortie audio arrière
de cet appareil sont prévues pour connecter
un écran afin de permettre aux passagers des
sièges arrières de regarder des DVD, etc.
ATTENTION
! N’installez jamais d’écran dans un endroit où
il est visible du conducteur.
Fr
19
Section
Français
01
Connexion des appareils
