1
2
1 Clip del microfono
2 Morsetto
Utilizzare i morsetti venduti separatamente
per assicurare il cavo, ove necessario, all’in-
terno del veicolo.

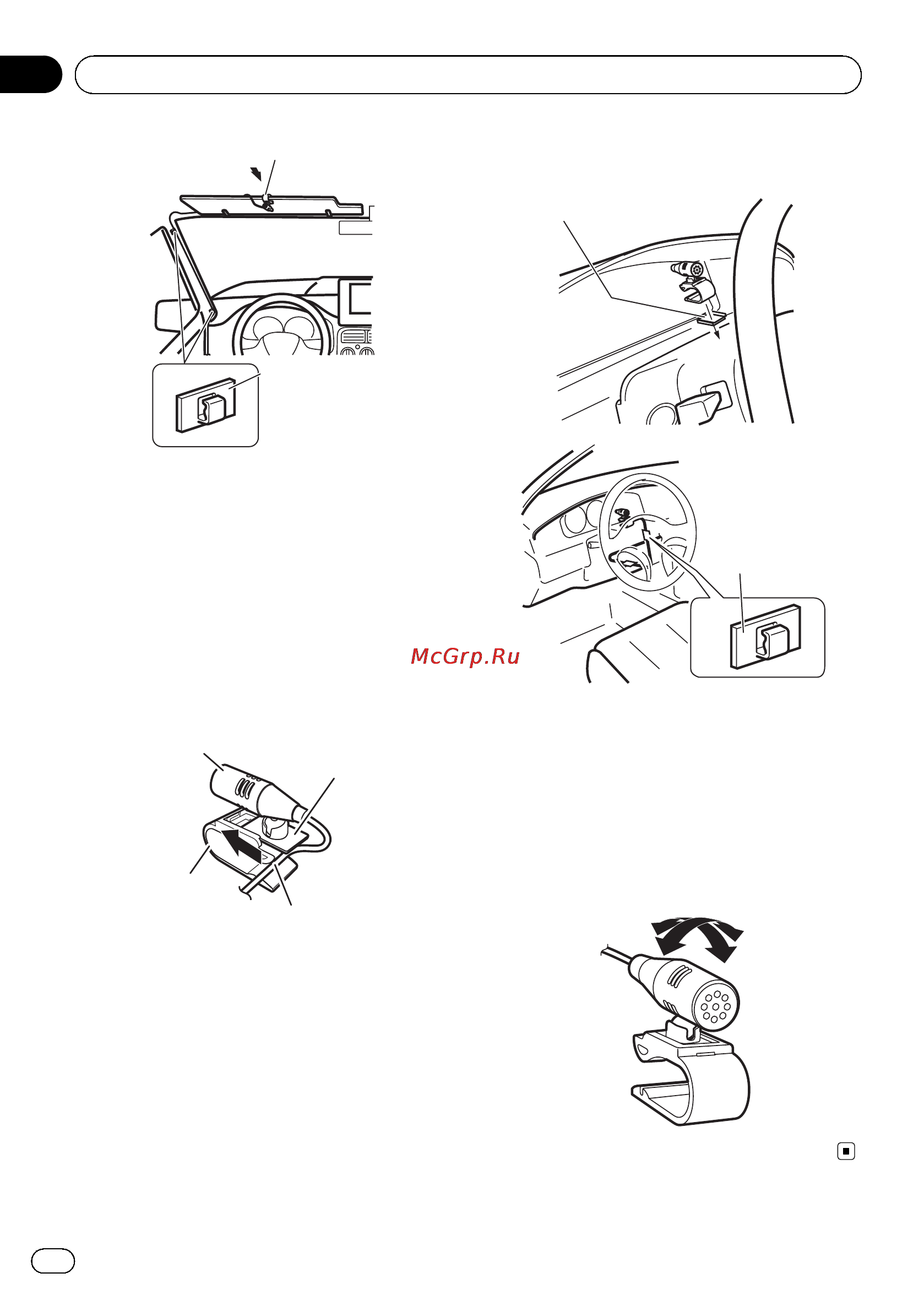

Installazione del microfono sul
piantone dello sterzo
1 Installare il microfono sulla clip del mi-
crofono.
2
1
3
4
1 Microfono
2 Base del microfono
3 Clip del microfono
4 Inserire il cavo del microfono nella scanala-
tura.
# È possibile installare il microfono senza utiliz-
zare la clip del microfono. In questo caso, scolle-
gare la base del microfono dalla clip. Per
scollegare la base del microfono dalla clip, far
scorrere la base del microfono.
2 Installare la clip del microfono sul lato
posteriore del piantone dello sterzo.
1
2
1 Nastro biadesivo
2 Morsetto
Utilizzare i morsetti venduti separatamente
per assicurare il cavo, ove necessario, all’in-
terno del veicolo.
Regolazione dell’angolazione
del microfono
È possibile regolare l’ angolo del microfono.
It
36
Sezione
02
Installazione
