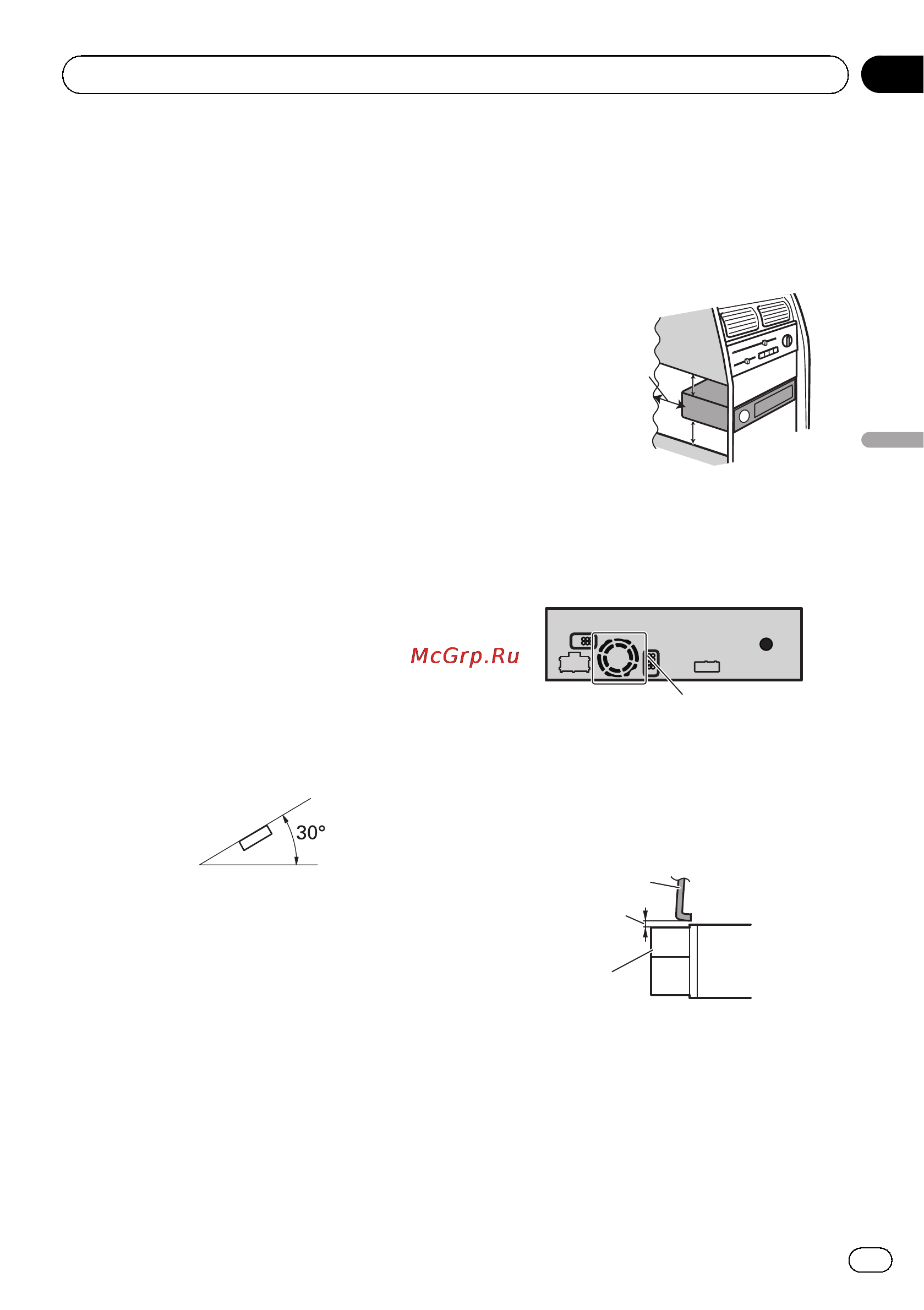

Note
! Controllare tutti i collegamenti e i sistemi
prima dell’installazione finale.
! Non utilizzare componenti non approvati, poi-
ché potrebbero provocare malfunzionamenti.
! Consultare il rivenditore se l’installazione ri-
chiede la trapanatura di fori o altre modifiche
del veicolo.
! Non installare questa unità se:
— potrebbe interferire con il funzionamento
del veicolo.
— potrebbe procurare lesioni al passeggero
in caso di arresto improvviso del veicolo.
! Non installare il display in posizioni in cui po-
trebbe (i) limitare la visuale del guidatore, (ii)
limitare le prestazioni dei sistemi operativi o
delle funzionalità di sicurezza del veicolo, in-
clusi gli air bag, i tasti per le luci di emergenza
o (iii) limitare l’abilità del guidatore a control-
lare il veicolo in modo sicuro.
! Se si surriscalda il laser a semiconduttore po-
trebbe subire danni. Non installare questa
unità in luoghi soggetti a surriscaldamento,
come in prossimità delle bocchette dell’im-
pianto di riscaldamento.
! Le prestazioni ottimali si ottengono quando
l’unità viene installata con un’angolazione in-
feriore a 30°.
! Durante l’installazione dell’unità, per assicura-
re la corretta dissipazione del calore quando
si utilizza l’unità, accertarsi di lasciare ampio
spazio dietro il pannello posteriore e avvolgere
eventuali cavi allentati in modo che non
ostruiscano le aperture.
5cmcm
Lasciare ampio spazio
5 cm
5 cm
! I cavi non devono ostruire l’area mostrata
nella figura in basso. Ciò è necessario per
consentire il corretto raffreddamento dell’am-
plificatore.
1
1 Non ostruire questa area.
! Accertarsi di lasciare spazio sufficiente tra il
cruscotto e il pannello LCD dell’unità in modo
da consentire l’apertura e la chiusura del pan-
nello senza che questo venga a contatto con il
cruscotto.
1
2
3
1 Cruscotto
2 Spazio
3 Pannello LCD
Montaggio DIN anteriore/
posteriore
It
33
Sezione
Italiano
02
Installazione
