Lors de la connexion à une
caméra de vue arrière
Lorsque cet appareil est utilisé avec une camé-
ra de vue arrière, il est possible de basculer
automatiquement la vidéo sur l’image de la
caméra de vue arrière lorsque le levier de vi-
tesse est mis en position MARCHE ARRIÈRE
(R).
ATTENTION
UTILISEZ CETTE ENTRÉE SEULEMENT
POUR UNE CAMÉRA DE VUE ARRIÈRE
DONNANT UNE IMAGE INVERSÉE OU MI-
ROIR. TOUTE AUTRE UTILISATION PEUT
PROVOQUER DES BLESSURES OU DES
DOMMAGES.
PRÉCAUTION
! L’image sur l’écran peut apparaître inversée.
! La fonction caméra de vue arrière doit être uti-
lisée comme une aide pour avoir un œil sur
une remorque ou lors d’une marche arrière.
Ne l’utilisez pas à des fins de divertissement.
! Les objets sur la vue arrière peuvent apparaî-
tre plus près ou plus loin qu’ils ne le sont en
réalité.

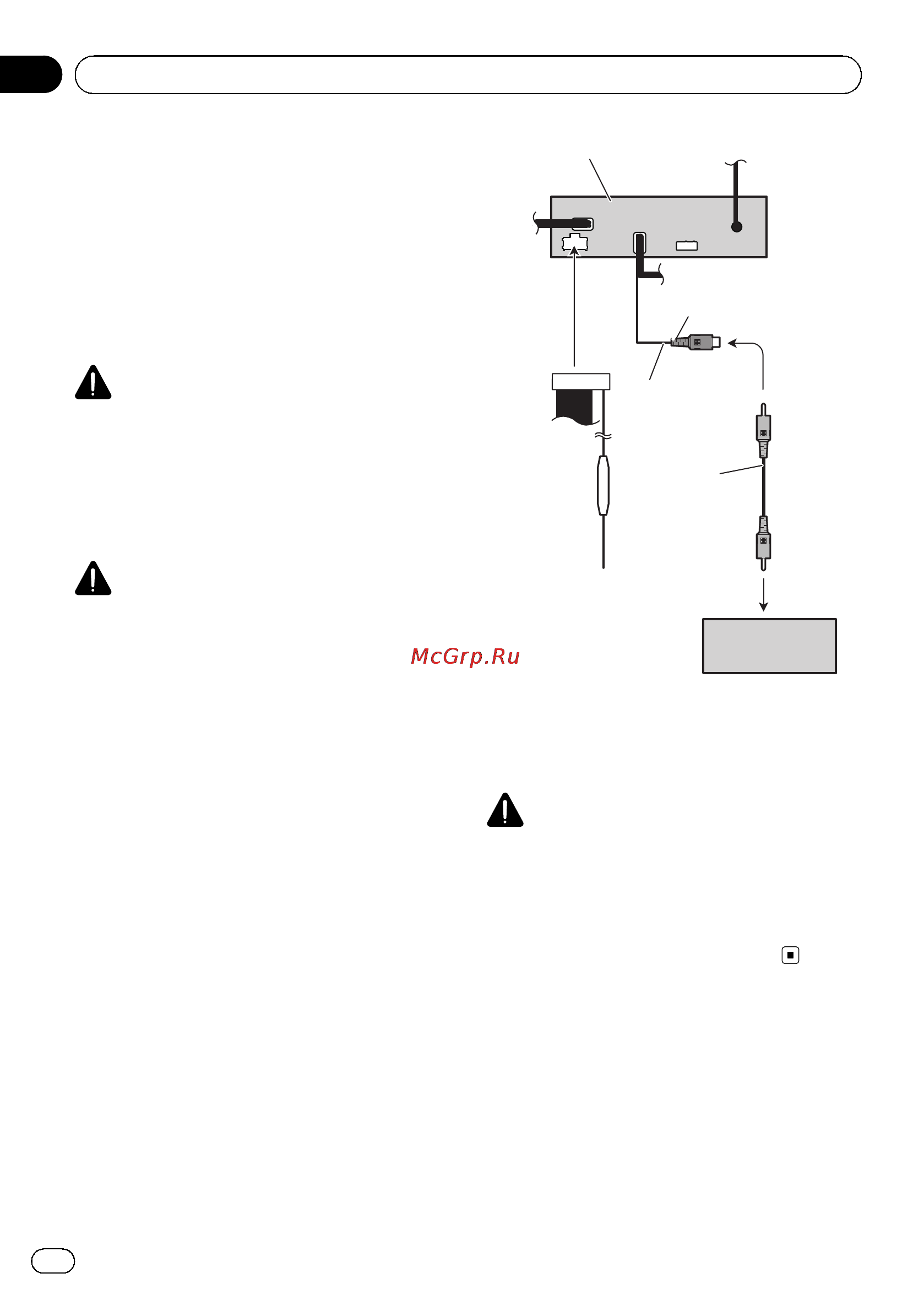

Entrée de la caméra de recul
(REAR VIEW CAMERA IN)
13 cm
Cet appareil
Violet/blanc
Des deux conducteurs
connectés au feu de recul,
connectez celui pour lequel
la tension change quand le
sélecteur de vitesse est sur la
position REVERSE (R). Cette
connexion permet à l’appareil
de détecter si la voiture se
déplace vers l’avant ou vers
l’arrière.
Caméra de recul
(vendu séparément)
Câble à fiches
Cinch (RCA)
(vendu
séparément)
À la sortie vidéo
Résistance
fusible
PRÉCAUTION
Vous devez utiliser une caméra qui génère
des images inversées (images miroir).
Il est nécessaire de régler correctement
Camera Polarity dans System Menu lors de la
connexion de la caméra de vue arrière.
Fr
20
Section
01
Connexion des appareils
