Remarques
! Vérifiez toutes les connexions et tous les systè-
mes avant l’installation finale.
! N’utilisez pas de pièces non autorisées car il
peut en résulter des dysfonctionnements.
! Consultez votre revendeur si l’installation né-
cessite le perçage de trous ou d’autres modifi-
cations du véhicule.
! N’installez pas cet appareil là où :
— il peut interférer avec l’utilisation du véhi-
cule.
— il peut blesser un passager en cas d’arrêt
soudain du véhicule.
! N’installez pas l’écran là où il peut (i) gêner la
vision du conducteur, (ii) dégrader le fonction-
nement de systèmes d’utilisation ou les dispo-
sitifs de sécurité du véhicule, incluant les
airbags, les commandes du signal de dé-
tresse, ou (iii) dégrader la capacité du conduc-
teur à utiliser le véhicule en sécurité.
! Le laser à semi-conducteur sera endommagé
s’il devient trop chaud. Installez cet appareil à
l’écart de tous les endroits chauds, par exem-
ple les sorties de chauffage.

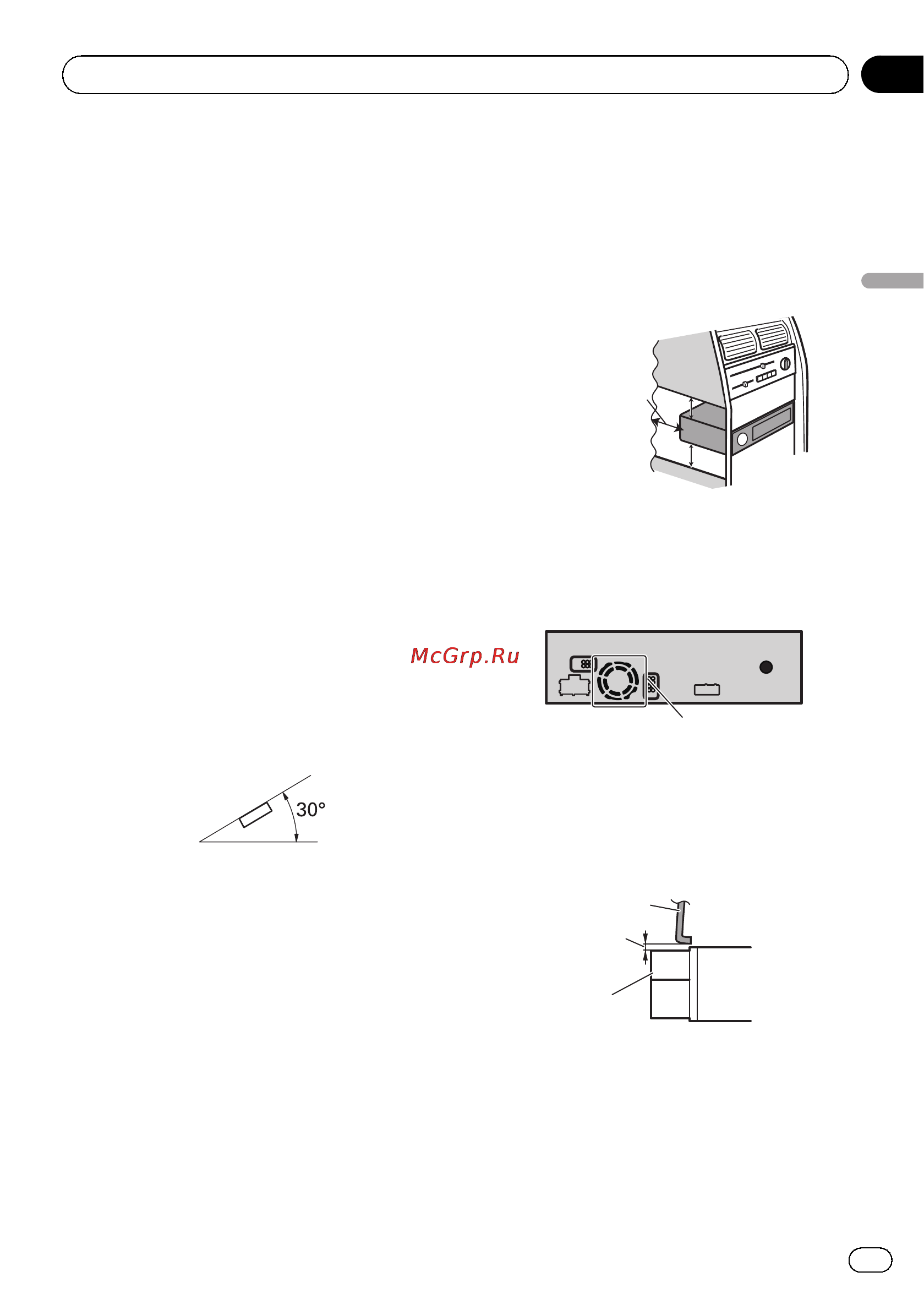

! Les performances optimales sont obtenues
quand l’appareil est installé à un angle infé-
rieur à 30°.
! Pour assurer une dispersion correcte de la
chaleur quand cet appareil est utilisé, assu-
rez-vous de laisser un espace important der-
rière la face arrière et enroulez les câbles
volants de façon qu’ils ne bloquent pas les ori-
fices d’aération lors de l’installation de cet ap-
pareil.
5cmcm
Laissez suffisamment
d’espace
5 cm
5 cm
! Les cordons ne doivent pas recouvrir la zone
montrée dans la figure ci-dessous. Ceci est
nécessaire pour permettre aux amplificateurs
d’évacuer leur chaleur.
1
1 Ne couvrez pas cette zone.
! Assurez-vous de laisser suffisamment d’es-
pace entre le tableau de bord et le panneau
LCD de cet appareil afin de pouvoir ouvrir et
fermer le panneau LCD sans que celui-ci soit
en contact avec le tableau de bord.
1
2
3
1 Tableau de bord
2 Laissez de l’espace
3 Panneau LCD
Montage avant/arrière DIN
Fr
21
Section
Français
02
Installation
