Pioneer AVH-5300DVD [40/76] Conexión de las unidades
![Pioneer AVH-5300DVD [40/76] Conexión de las unidades](/views2/1008373/page40/bg28.png)

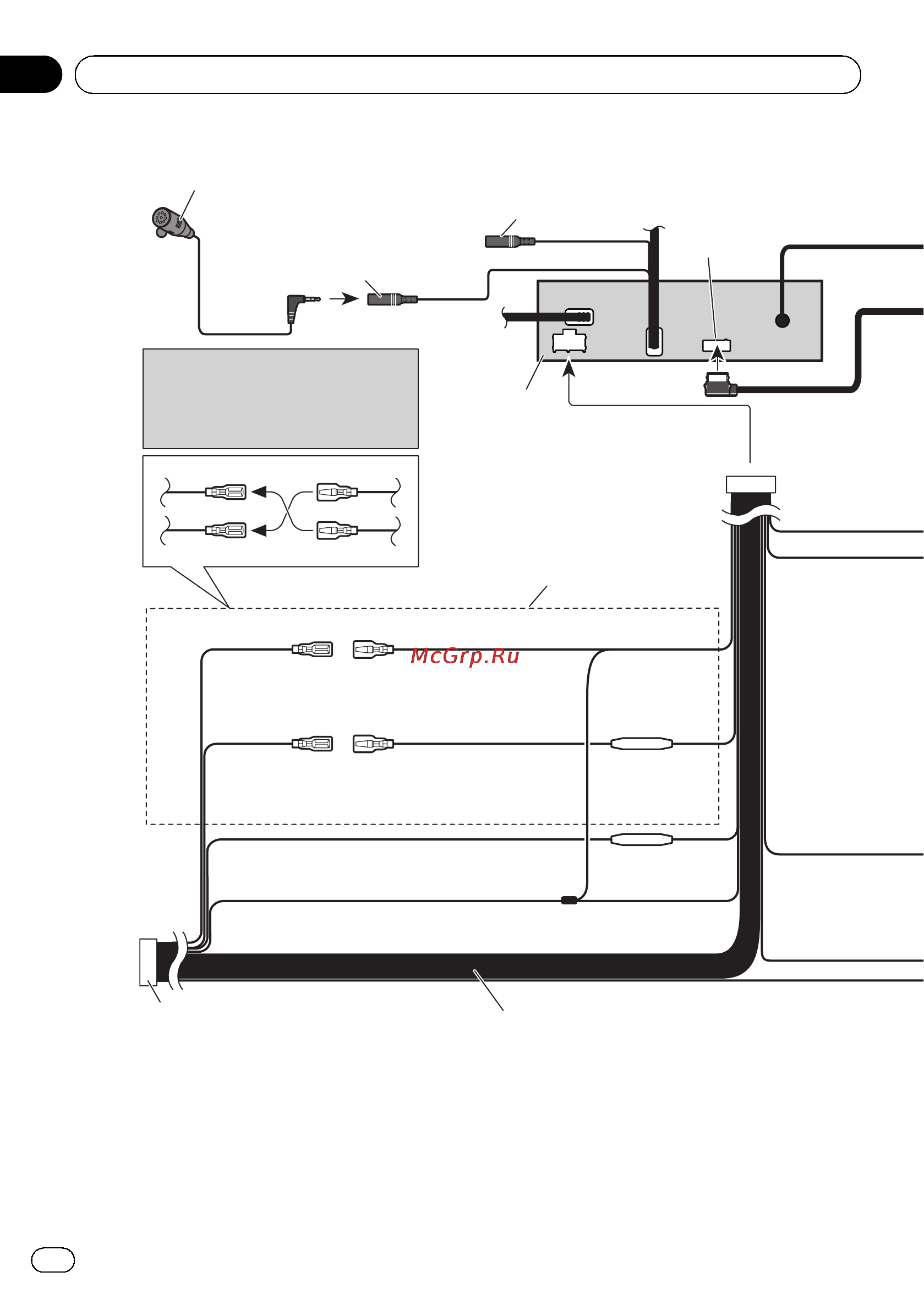

Conexión del cable de alimentación
4 m
17 cm
17 cm
1*
3*
2*
4*
Hilos de altavoz
Blanco: Izquierda delantera
Blanco/negro: Izquierda delantera
Gris: Derecha delantera
Gris/negro: Derecha delantera
Verde: Izquierda trasera
o altavoz de subgraves
Verde/negro: Izquierda trasera
o altavoz de subgraves
Violeta: Derecha trasera
o altavoz de subgraves
Violeta/negro: Derecha trasera
o altavoz de subgraves
Conector ISO
Nota:
En algunos vehículos, puede que el conector ISO
esté dividido en dos. En este caso, asegúrese de
conectar a ambos conectores.
Nota:
Dependiendo del tipo de vehículo, la
función de 2* y 4* puede ser diferente.
En este caso, asegúrese de conectar 1*
a 4* y 3* a 2*.
Amarillo (2*)
Reserva
(o accesorio)
Amarillo (1*)
Conecte el terminal de suministro
de 12 V constante.
Conecte los hilos del mismo
color a cada otro.
Resistencia
de fusible
Rojo (4*)
Accesorio
(o reserva)
Rojo (3*)
Conecte al terminal controlado
por del interruptor de encendido
(12 V CC).
Negro (masa de la carrocería)
Conecte a un punto de metal limpio, libre de pintura.
Este producto
Micrófono
(solamente AVH-6300BT)
Anaranjado/blanco
Conecte al terminal de interruptor de iluminación.
Resistencia
de fusible
Entrada RGB
Entrada remota cableada
(WIRED REMOTE INPUT)
Se puede conectar el adaptador de control remoto cableado (vendido
separadamente)
Toma de entrada de micrófono (MIC)
(solamente AVH-6300BT)
Es
40
Sección
01
Conexión de las unidades
