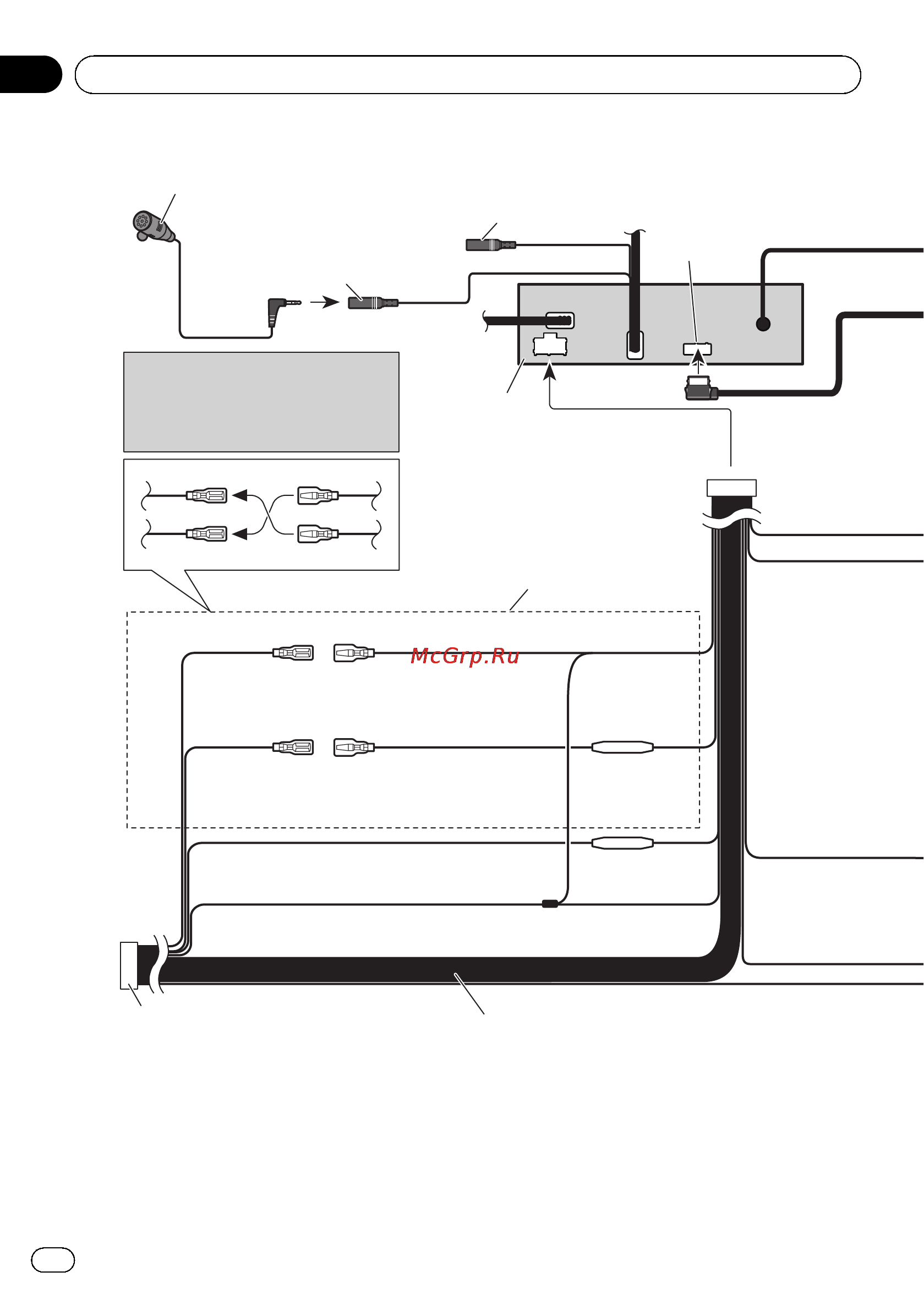

Connecting the power cord
Microphone input Jack (MIC)
(AVH-6300BT only)
Microphone (supplied)
(AVH-6300BT only)
4 m
Wired remote input (WIRED REMOTE INPUT)
Hard-wired remote control adaptor can be connected (sold separately).
RGB input
17 cm
17 cm
This product
Speaker leads
White: Front left
White/black: Front left
Gray: Front right
Gray/black: Front right
Green: Rear left or subwoofer
Green/black: Rear left or subwoofer
Violet: Rear right or subwoofer
Violet/black: Rear right or subwoofer
ISO connector
Note:
In some vehicles, the ISO connector may be divided
into two. In this case, be sure to connect to both
connectors.
Note:
Depending on the kind of vehicle, the
function of 2* and 4* may be different.
In this case, be sure to connect 1* to 4*
and 3* to 2*.
1*
3*
2*
4*
Yellow (2*)
Back-up
(or accessory)
Yellow (1*)
Connect to the constant 12 V
supply terminal.
Connect leads of the same
color to each other.
Fuse resistor
Red (4*)
Accessory
(or back-up)
Red (3*)
Connect to terminal controlled by
ignition switch (12 V DC).
Black (chassis ground)
Connect to a clean, paint-free metal location.
Orange/white
Connect to lighting switch terminal.
Fuse resistor
En
4
Section
01
