Подключение системы FanControl‑GSM на автомобили концерна VAG

Пары проводов системы, CAN1 и CAN3, предназначены для подключения к CAN‑шине:

CAN3 подключается к шине со стороны блока управления климат‑контролем (жгут идущий

вверх), а CAN1— состороны автомобиля.

Подробное описание подключения см. в схеме 2.

Управление штатным (заводским) автономным отопителем

Группа 3, подгруппа 4

CAN-шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с серой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Система позволяет включить штатный автономный отопитель и климат‑контроль.

Подключение системы

Система подключается к САN‑шине в жгуте, идущем к штатному отопителю. Подключение

возможно в подкапотном пространстве (см. рисунок 18).

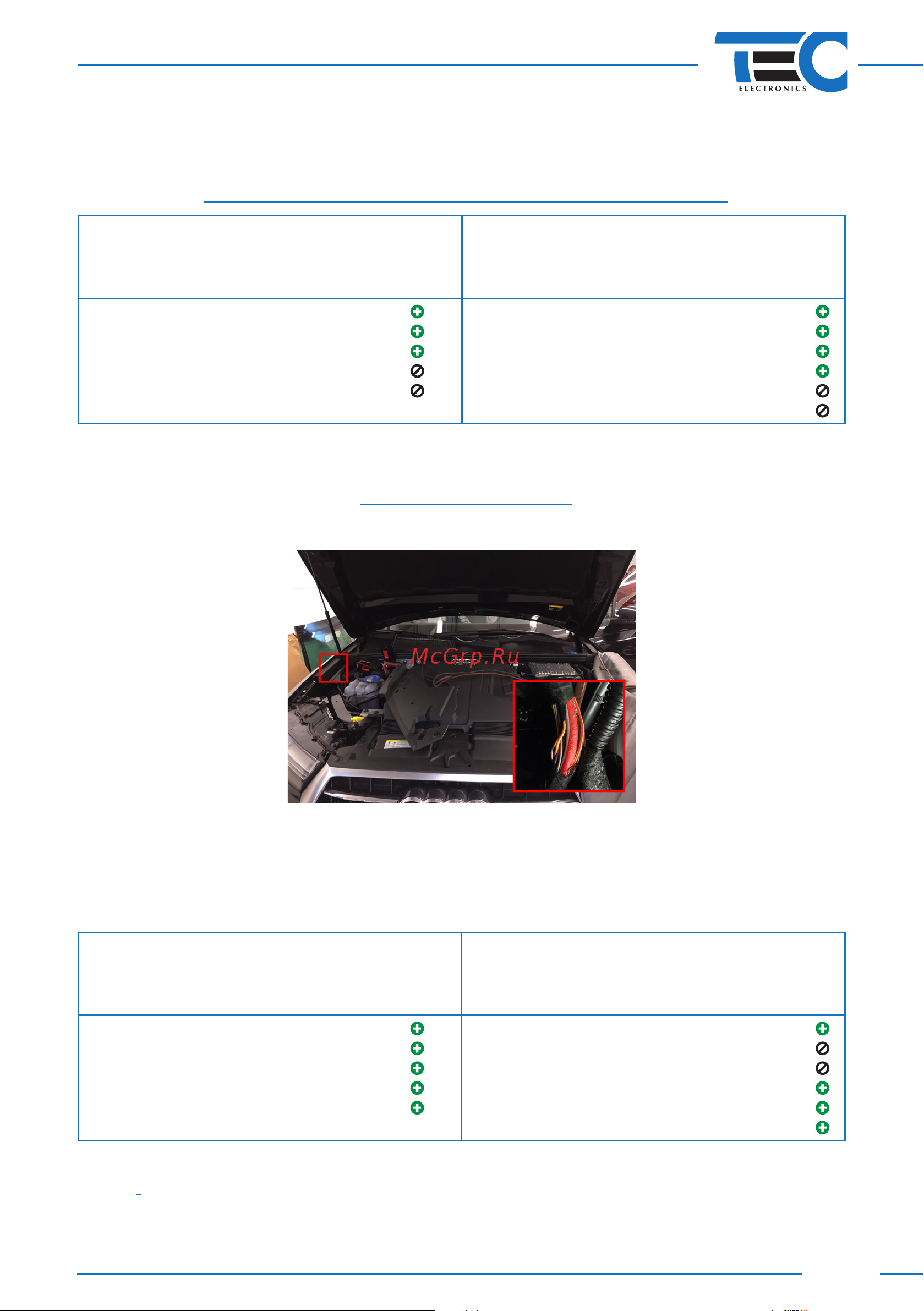

Рис. 18

При подключении используется пара проводов системы CAN1.

Подробное описание подключения см. в схеме 5.

Применение системы на автомобиле Audi, А4 (2008-2015), Audi A5 (2007-2016),

Audi Q5 (2008-2016)

Группа 1, подгруппа 1

СAN-шина в автомобиле:
