Подключение системы FanControl‑GSM на автомобили концерна VAG

Подключение системы

Система подключается к САN‑шине автомобиля в любом удобном месте, например, заблоком

управления климат‑контролем. При подключении используется пара проводов CAN1 системы.

Подробное описание подключения см. в схеме 1.

Применение системы на автомобилях Audi Q3 (2011-2018), Q7 (2011-2014)

Для Audi Q7 группа 1, подгруппа 2

Для Audi Q3 группа 1, подгруппа 3

CAN-шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с зеленой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Только для Audi Q3.

Управление дополнительно установленным автономным отопителем

Система позволяет включить климатическую установку автомобиля в том режиме, в ко‑

тором она находилась перед выключением зажигания, и одновременно с этим запустить

дополнительно установленный автономный отопитель.

Подключение системы

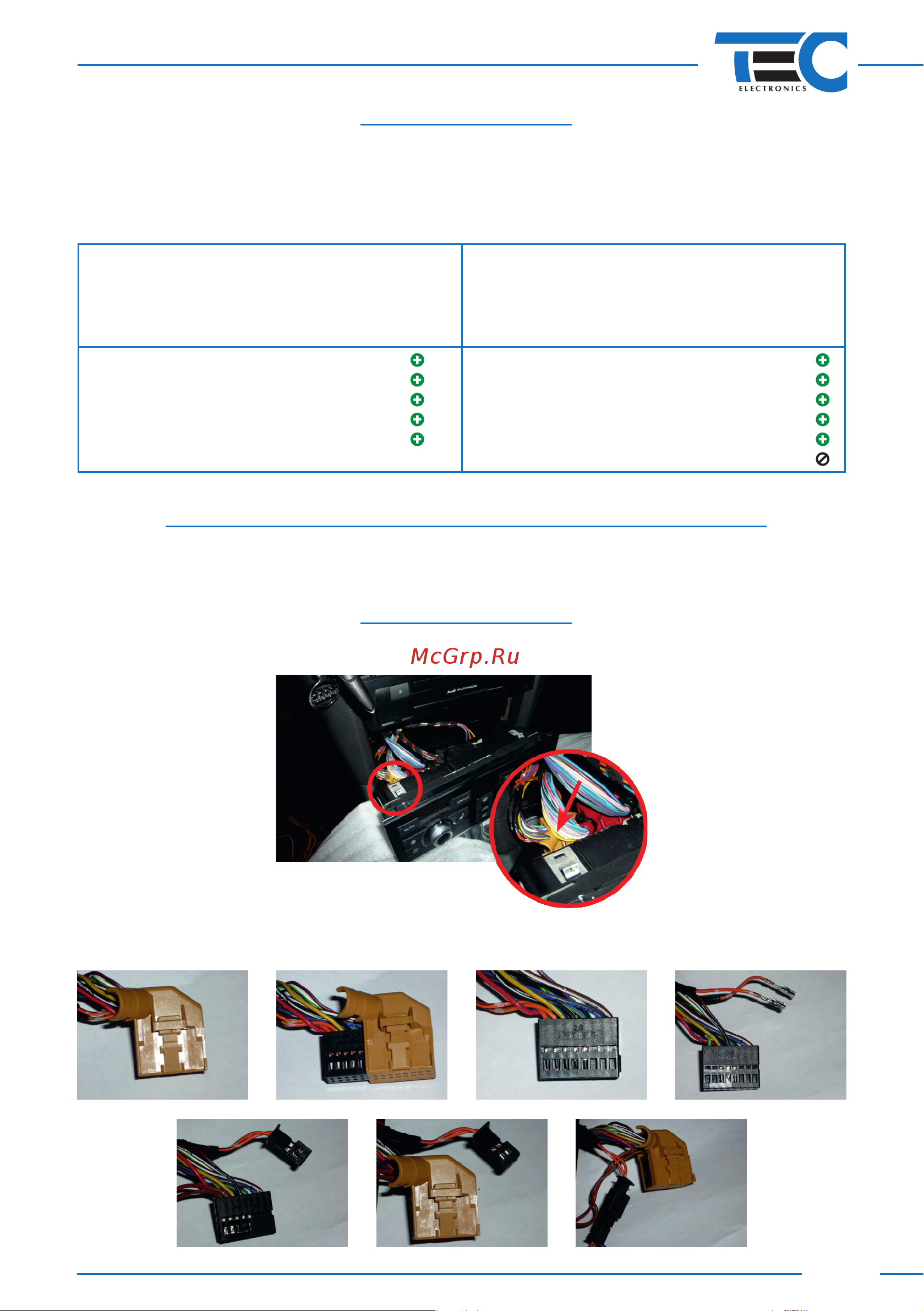

Система подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управления климат‑контролем (см. рисунок 21) парами проводов CAN1 и CAN2.

Рис. 21

При подключении системы к CAN‑шине рекомендуется разобрать соответствующий

разъем автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте

кожухами (см. рисунок 22).

Рис. 22
