Подключение системы FanControl‑GSM на автомобили концерна VAG

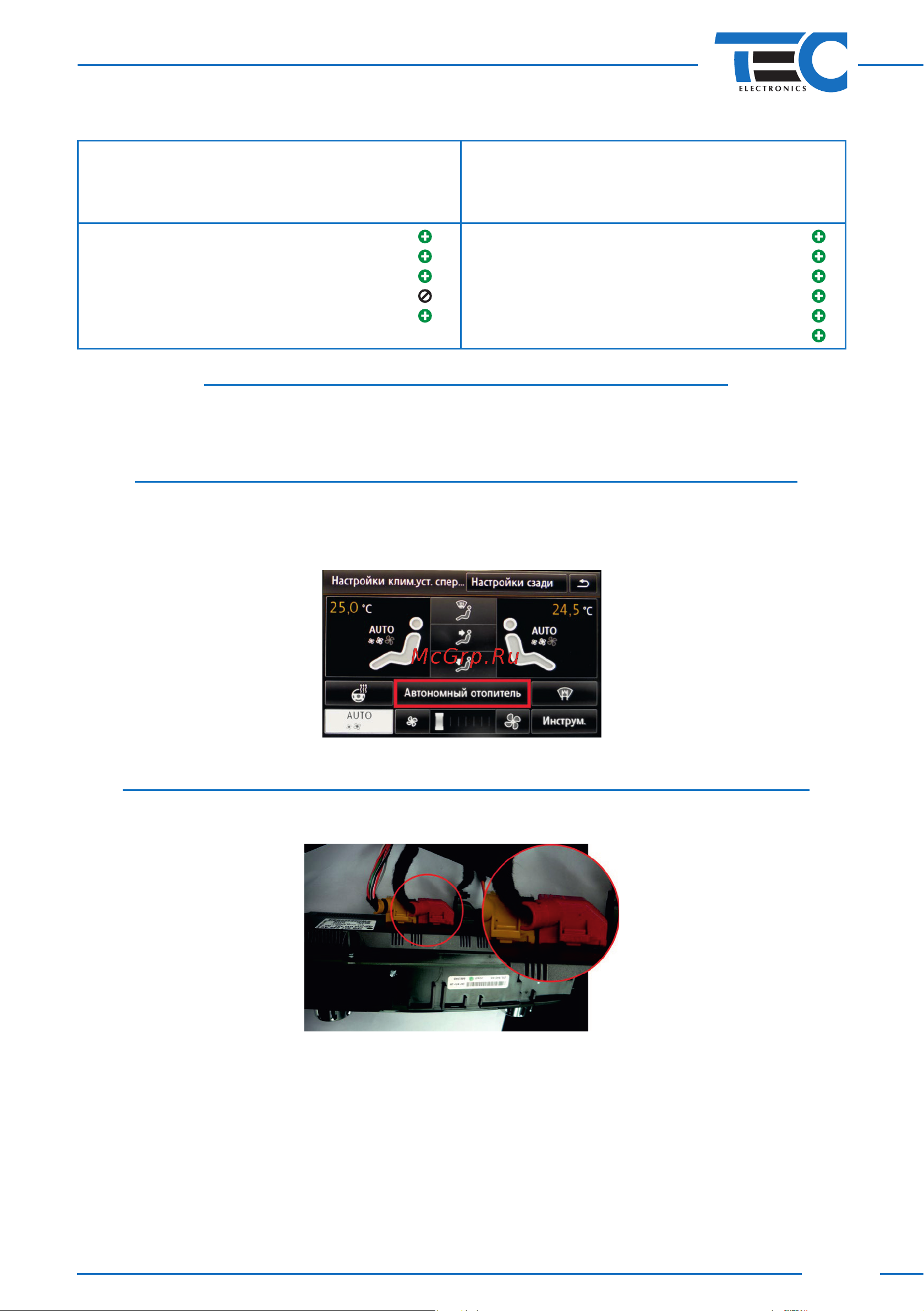

Применение системы на автомобиле VW Touareg (2011-2017)

Группа 3, подгруппа 1

СAN-шина в автомобиле:

• CАN‑L — оранжевый с коричневой полосой

• CAN‑H — оранжевый с фиолетовой полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Управление штатным (заводским) автономным отопителем

О наличии штатного автономного отопителя можно узнать по наклейке, расположенной

нацентральной стойке кузова, под дверью водителя.

Подключение системы при наличии в автомобиле активированного таймера

Система подключается к CAN‑шине в любом удобном месте, например, за блоком управ‑

ления климат‑контролем (см. рисунок 1). При подключении используется пара проводов

системы CAN1.

Подробное описание подключения см. в схеме 1.

Рис. 1. Меню активированного таймера

Подключение системы при отсутствии в автомобиле активированного таймера

Система подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управлениям климат‑контролем (см. рисунок 2).

Рис. 2
