Подключение системы FanControl‑GSM на автомобили концерна VAG

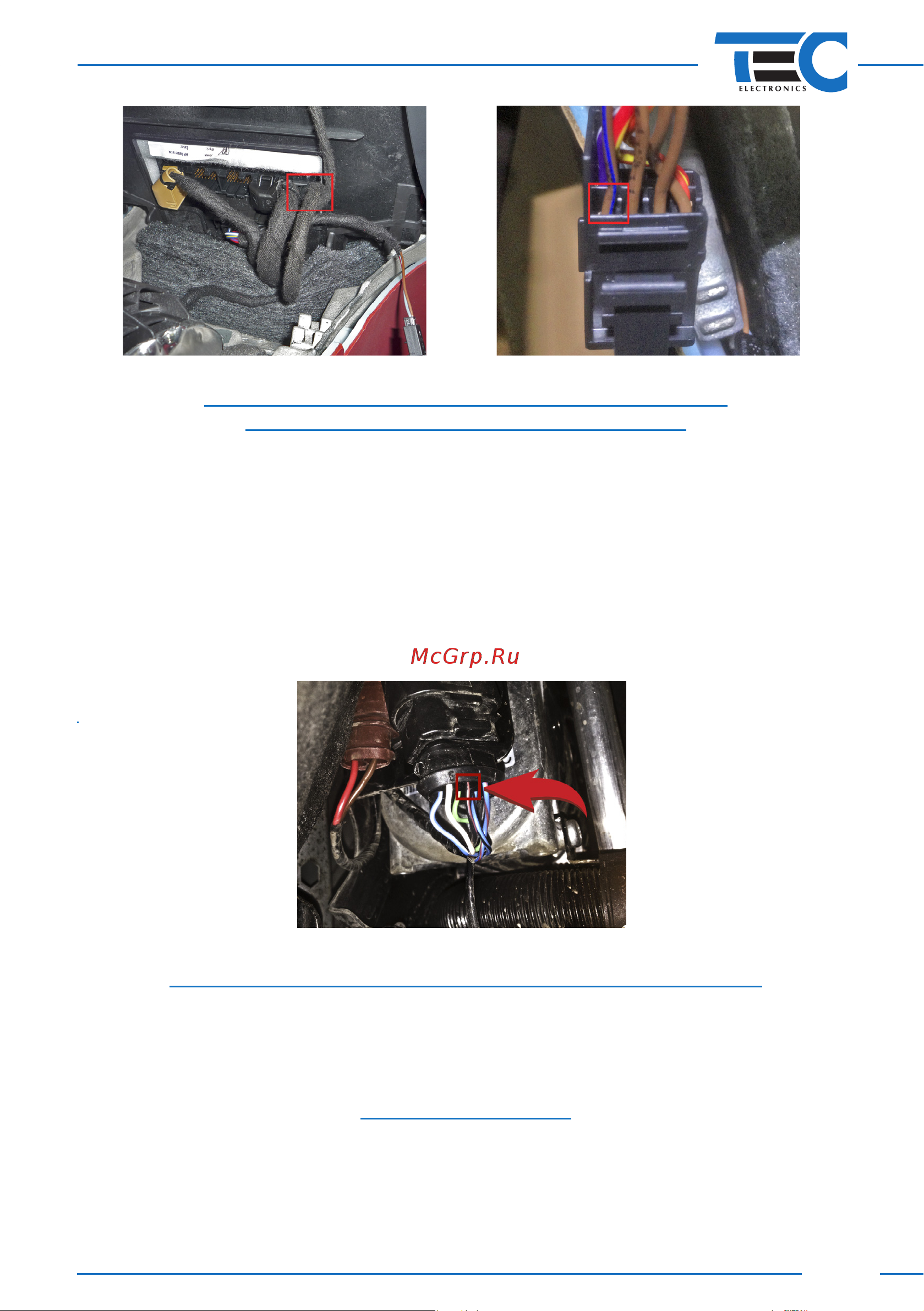

Рис. 7 Рис. 8

Управление штатным (заводским) автономным отопителем

Porche Cayenne (2011-2017), Panamera (2009-2016)

Система позволяет включить штатный автономный отопитель для прогрева двигателя

и салона.

Система подключается к CAN‑шине в любом удобном месте, например, за блоком управ‑

ления климат‑контролем. При подключении используется пара проводов системы CAN1.

Для управления штатным отопителем запустите его из меню панели приборов.

В случае, если в машине установлен штатный догреватель, необходимо:

1. Подключить черный/красный провод в черном разъеме отопителя (контакт №3) намас‑

су через резистор с сопротивлением 70‑100 Ом и мощностью 2,5 Вт (см. рисунок 9).

2. При помощи диагностического оборудования активировать автономный отопитель

вавтомобиле.

3. Запустить отопитель из меню панели приборов (запуск возможен при температуре

окружающей среды менее 4˚С)

Подробное описание подключения см. в схеме 10.

Рис. 9

Управление дополнительно установленным автономным отопителем

Система позволяет включить климатическую установку автомобиля в режим, предвари‑

тельно установленный пользователем автомобиля, и одновременно с этим запустить допол‑

нительно установленный автономный отопитель. Управление системой возможно отдополни‑

тельных устройств (GSM‑пейджер, дополнительная сигнализация и т.д.) с помощью внешнего

входа, со штатной кнопки автомобиля (кнопка «Возврат» на руле) и со штатного брелка.

Подключение системы

Система подключается аналогично подключению, описанному выше: в разрыв CAN‑ши‑

ны автомобиля непосредственно за блоком управления климат‑контролем.

Подробное описание подключения см. в схеме 3.
