Подключение системы FanControl‑GSM на автомобили концерна VAG

Применение системы на автомобилях Audi A8 (2018--), Q8 (2018--)

Управление штатным (заводским) автономным отопителем

Группа 3, подгруппа 4

CAN-шина в автомобиле:

• CАN‑L — оранжевый/коричневой

• CAN‑H — оранжевый/фиолетовый

или фиолетовый

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Система позволяет включить штатный автономный отопитель и климат‑контроль.

Подключение системы

Подключение для Audi A8 осуществляется за левой кик панелью в красном разъеме (см.

рис. 55). Подключение для Audi Q8 осуществляется у блока мультимедиа за перчаточным

ящиком (см. рис. 56).

При подключении используется пара проводов системы CAN1.

Подробное описание подключения см. в схеме 19.

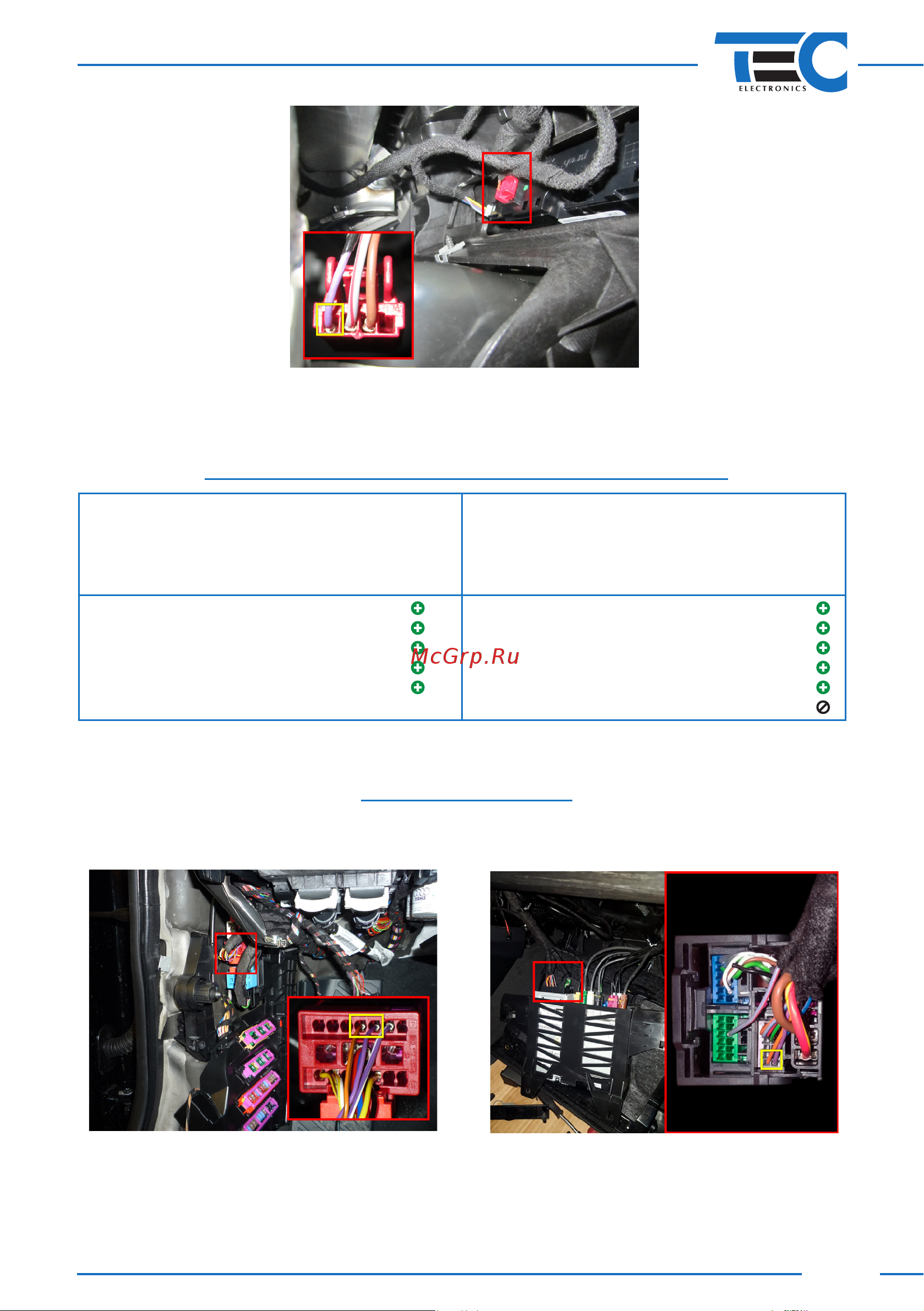

Рис. 54

Рис. 55

Рис. 56
